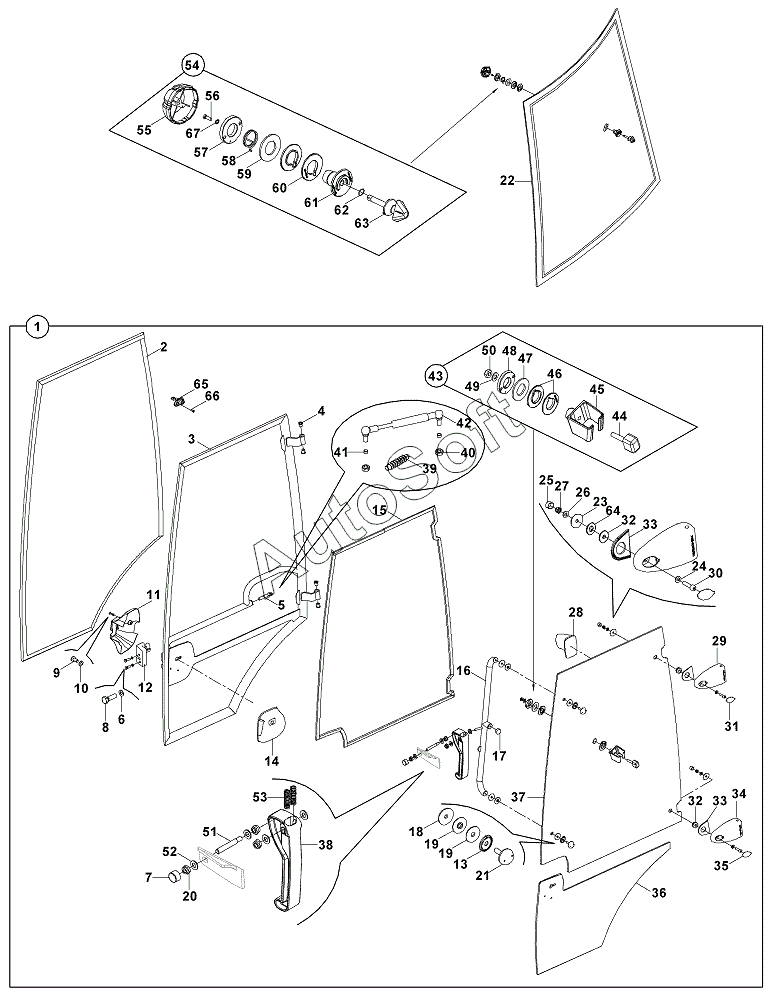

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). DOOR AND WINDOW, LH
45
53
52
51
50
49
48
47
46
54
44
43
42
41
40
39
38
37
62
67
66
65
64
63
36
61
60
59
58
57
56
55
10
18
17
16
15
14
13
12
11
19
19
9
8
7
6
5
4
3
2
27
35
34
33
33
32
32
31
30
29
28
1
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***8 | DOOR ASS'Y, LH | |
| 2 | 8***5 | WEATHER STRIP | |
| 3 | 0***6 | DOOR | |
| 4 | 8***0 | BUSHING | |
| 5 | 8***0 | STOPPER | |
| 6 | N***7 | WASHER | |
| 7 | 8***5 | CAP, BOLT | |
| 8 | N***6 | BOLT | |
| 9 | N***8 | SCREW | |
| 10 | N***1 | Washer | |
| 11 | 0***9 | COVER, DOOR LOCK | |
| 12 | S***1 | LOCK, DOOR | |
| 13 | 8***9 | PLASTIC WASHER | |
| 14 | S***7 | HANDLE, F TYPE, LEFT | |
| 15 | 8***5 | WEATHER STRIP | |
| 16 | 0***8 | HANDLE W.A. | |
| 17 | 8***7 | Support | |
| 18 | 8***5 | WASHER, PLASTIC, HARD | |
| 19 | 8***6 | WASHER, PLASTIC, SOFT | |
| 20 | N***2 | Nut | |
| 21 | N***8 | BOLT, GLASS MOUNTING | |
| 22 | F***7 | GLASS, SIDE | |
| 23 | 8***5 | WASHER, PLASTIC, HARD | |
| 24 | 0***1 | WASHER | |
| 25 | 8***5 | CAP, BOLT | |
| 26 | N***0 | WASHER | |
| 27 | N***2 | Nut | |
| 28 | 8***5 | HANDLE | |
| 29 | 8***6 | HINGE | |
| 30 | N***6 | BOLT | |
| 31 | 8***8 | COVER, HINGE | |
| 32 | 8***1 | WASHER | |
| 33 | 8***7 | BASE, HINGE | |
| 34 | 8***5 | HINGE | |
| 35 | 8***7 | COVER, HINGE | |
| 36 | F***3 | GLASS, DOOR, LOWER | |
| 37 | F***5 | GLASS, DOOR, UPPER | |
| 38 | F***8 | LOCKING LEVER | |
| 39 | 8***8 | BELLOWS | |
| 40 | N***6 | NUT | |
| 41 | 8***5 | BUSHING | |
| 42 | S***8 | DAMPER, DOOR | |
| 43 | 0***3 | LATCH ASS'Y | |
| 44 | 8***5 | STOPPER | |
| 45 | 8***3 | CATCH PLATE | |
| 46 | 8***3 | GROMMET | |
| 47 | 8***7 | PLASTIC WASHER | |
| 48 | 8***0 | PLASTIC NUT | |
| 49 | N***8 | Washer | |
| 50 | N***6 | Nut | |
| 51 | 8***6 | CAP, BOLT | |
| 52 | N***7 | WASHER | |
| 53 | 8***2 | SPRING | |
| 54 | 0***2 | LATCH ASS'Y | |
| 55 | 8***7 | KNOB | |
| 56 | N***5 | SCREW | |
| 57 | 8***0 | PLASTIC NUT | |
| 58 | 8***2 | SPRING | |
| 59 | 8***7 | PLASTIC WASHER | |
| 60 | 8***3 | GROMMET | |
| 61 | 8***4 | LATCH HOUSING | |
| 62 | N***8 | O-ring | |
| 63 | 8***5 | LOCK-END | |
| 64 | 8***3 | WASHER | |
| 65 | H***0 | SWITCH | |
| 66 | N***4 | SCREW | |
| 67 | N***5 | WASHER | |
| 68 | N***0 | BOLT | |
| 69 | N***3 | WASHER | |
| 70 | 8***8 | PIN |
