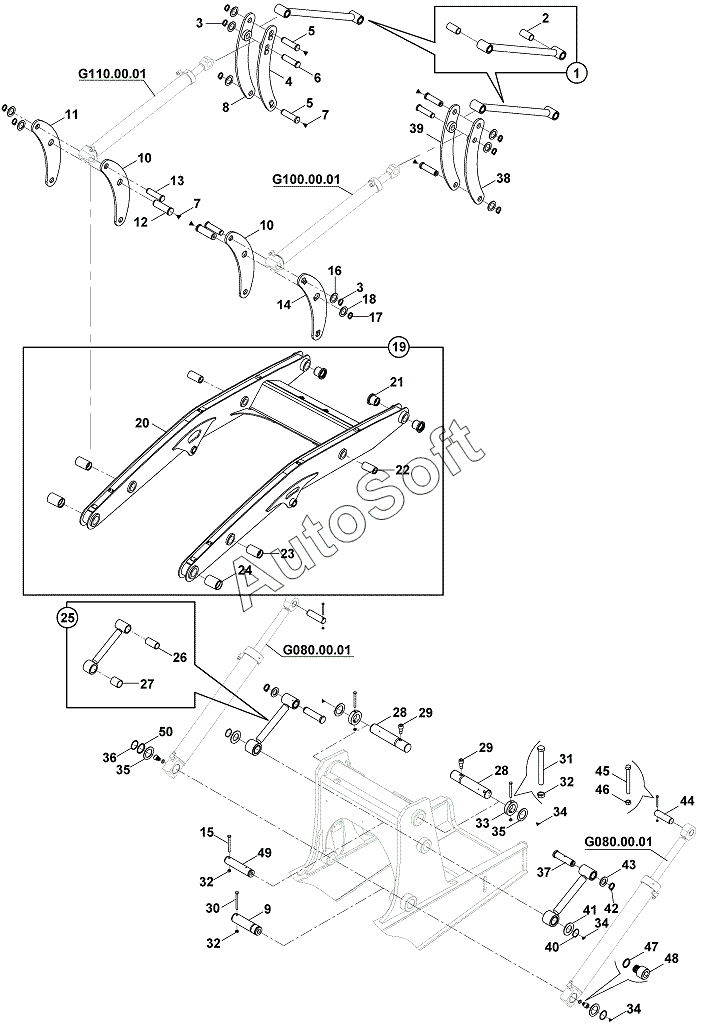

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). LOADER ARM MOUNTING (1)
37
25
26
27
28
28
29
29
30
31
32
32
32
33
34
34
34
35
35
36
37
24
38
39
40
41
42
43
44
45
46
47
48
49
50
12
2
3
3
4
5
5
6
7
7
8
9
10
10
10
10
11
11
12
1
13
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | LINK ASS'Y | |
| 2 | 8***8 | BUSHING | |
| 3 | N***8 | RETAINING RING | |
| 4 | 0***5 | LINK W.A. | |
| 5 | 8***0 | PIN | |
| 6 | 8***0 | PIN | |
| 7 | N***0 | Grease nipple | |
| 8 | 0***6 | LINK W.A. | |
| 9 | 8***0 | PIN | |
| 10 | 0***7 | INTERLEVER PLATE | |
| 10 | 0***9 | INTERLEVER PLATE | |
| 11 | 0***3 | INTERLEVER PLATE | |
| 11 | 0***4 | INTERLEVER PLATE | |
| 12 | 8***6 | PIN | |
| 12 | 8***7 | PIN | |
| 13 | 8***0 | PIN | |
| 13 | 8***0 | PIN | |
| 14 | 0***3 | INTERLEVER PLATE | |
| 14 | 0***9 | INTERLEVER PLATE | |
| 15 | N***0 | BOLT | |
| 16 | 8***1 | WASHER | |
| 17 | N***0 | RETAINING RING | |
| 18 | 8***0 | WASHER | |
| 19 | 0***8 | LOADER ARM ASSY | |
| 20 | 0***2 | LOADER | |
| 21 | 8***0 | BUSHING | |
| 22 | 8***8 | BUSHING | |
| 23 | 8***6 | BUSHING | |
| 24 | 8***6 | BUSHING | |
| 25 | 0***3 | LINK ASS'Y | |
| 26 | 8***8 | BUSHING | |
| 27 | 8***5 | BUSHING | |
| 28 | 8***1 | PIN | |
| 29 | 8***4 | BOLT | |
| 30 | N***2 | BOLT | |
| 31 | N***8 | BOLT | |
| 32 | N***2 | NUT | |
| 33 | 0***9 | STOPPER, PIN | |
| 34 | N***0 | Grease nipple | |
| 35 | 8***2 | WASHER | |
| 36 | N***4 | RETAINING RING | |
| 37 | 8***8 | PIN | |
| 37 | 8***9 | PIN | |
| 38 | 0***3 | LINK W.A. | |
| 39 | 0***4 | LINK W.A. | |
| 40 | N***0 | RETAINING RING | |
| 41 | 8***4 | WASHER | |
| 42 | N***8 | RETAINING RING | |
| 43 | 8***1 | WASHER | |
| 44 | 8***6 | PIN | |
| 45 | N***0 | BOLT | |
| 46 | N***2 | NUT | |
| 47 | N***2 | GASKET, COPPER | |
| 48 | 8***0 | ADAPTER | |
| 49 | 8***0 | PIN | |
| 50 | 8***6 | WASHER |
