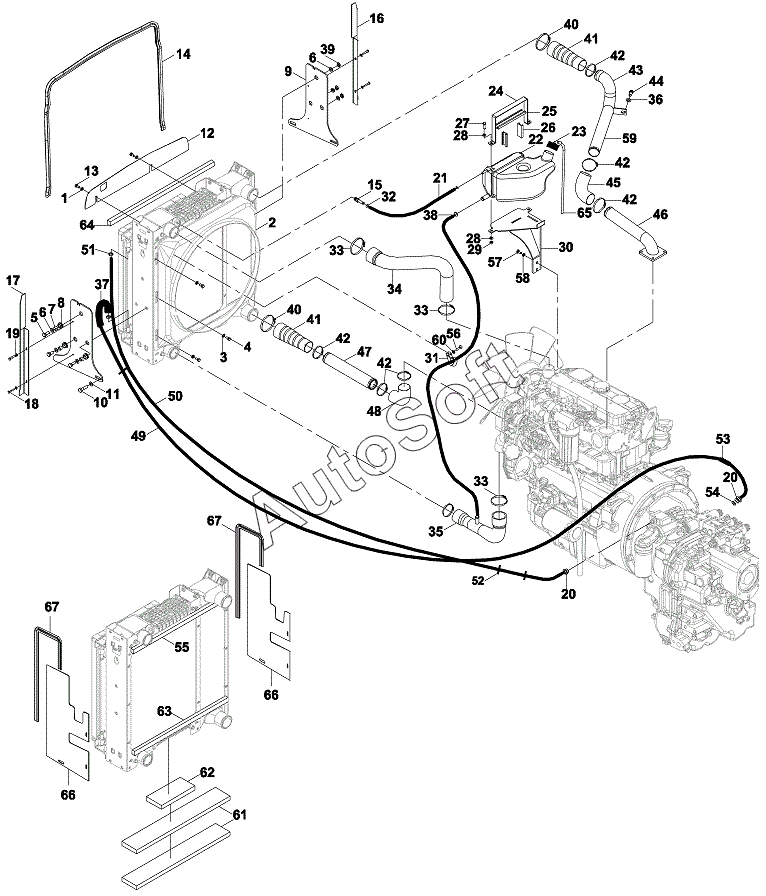

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). ENGINE COOLING MOUNTING
42
42
42
42
42
50
49
48
47
46
45
44
43
51
41
41
40
40
39
38
37
36
35
59
67
67
66
66
65
64
63
62
61
60
34
58
57
56
55
54
53
52
9
17
16
15
14
13
12
11
10
18
8
7
6
6
5
4
3
2
1
19
20
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***6 | WASHER | |
| 2 | 0***6 | SHROUD | |
| 3 | N***1 | Washer | |
| 4 | N***8 | Bolt | |
| 5 | N***2 | Bolt | |
| 6 | N***5 | Washer | |
| 7 | 0***8 | RING | |
| 8 | 8***6 | GROMMET | |
| 9 | 0***5 | SUPPORT, RADIATOR | |
| 10 | N***8 | BOLT | |
| 11 | N***1 | Washer | |
| 12 | 0***9 | AIR CURTAIN | |
| 13 | N***4 | BOLT | |
| 14 | H***5 | WEATHER STRIP | |
| 15 | 8***4 | ADAPTER | |
| 16 | 0***4 | COVER | |
| 17 | 0***5 | COVER | |
| 18 | N***2 | BOLT | |
| 19 | N***3 | WASHER | |
| 20 | 8***2 | ADAPTER | |
| 21 | 6***5 | HOSE | |
| 22 | F***9 | RESERVOIR TANK | |
| 23 | F***0 | CAP, RESERVOIR TANK | |
| 24 | 0***4 | KELEPЗE | |
| 25 | 8***8 | RUBBER, RUBBER | |
| 26 | 8***7 | RUBBER | |
| 27 | N***4 | Bolt | |
| 28 | N***4 | Washer | |
| 29 | N***2 | Nut | |
| 30 | 0***6 | BRACKET | |
| 31 | N***6 | CLAMP | |
| 32 | N***6 | CLAMP | |
| 33 | N***0 | CLAMP | |
| 34 | 8***8 | HOSE | |
| 35 | 8***2 | HOSE | |
| 36 | N***1 | Washer | |
| 37 | H***0 | Protective hose | |
| 38 | N***5 | CLAMP | |
| 39 | N***6 | Nut | |
| 40 | N***9 | CLAMP | |
| 41 | F***3 | HOSE, INTERCOOLER | |
| 42 | N***7 | CLAMP | |
| 43 | 8***9 | PIPE | |
| 44 | N***8 | BOLT | |
| 45 | F***2 | HOSE, INTERCOOLER | |
| 46 | 8***7 | PIPE | |
| 47 | 8***8 | PIPE | |
| 48 | F***1 | HOSE | |
| 49 | 7***0 | HOSE ASS'Y | |
| 50 | 7***0 | HOSE ASS'Y | |
| 51 | N***5 | CLAMP | |
| 52 | 5***0 | Clip | |
| 53 | H***0 | Protective hose | |
| 54 | N***9 | O-RING | |
| 55 | H***0 | SEALING BAND | |
| 56 | N***8 | Bolt | |
| 57 | N***8 | BOLT | |
| 58 | N***1 | Washer | |
| 59 | H***4 | HOSE | |
| 60 | N***4 | Washer | |
| 61 | 8***4 | SPONGE | |
| 62 | 8***5 | SPONGE | |
| 63 | H***0 | SEALING BAND | |
| 64 | H***0 | SEALING BAND | |
| 65 | 6***5 | HOSE | |
| 66 | 0***3 | PLATE, FAN GUARD | |
| 67 | H***5 | WEATHER STRIP |
