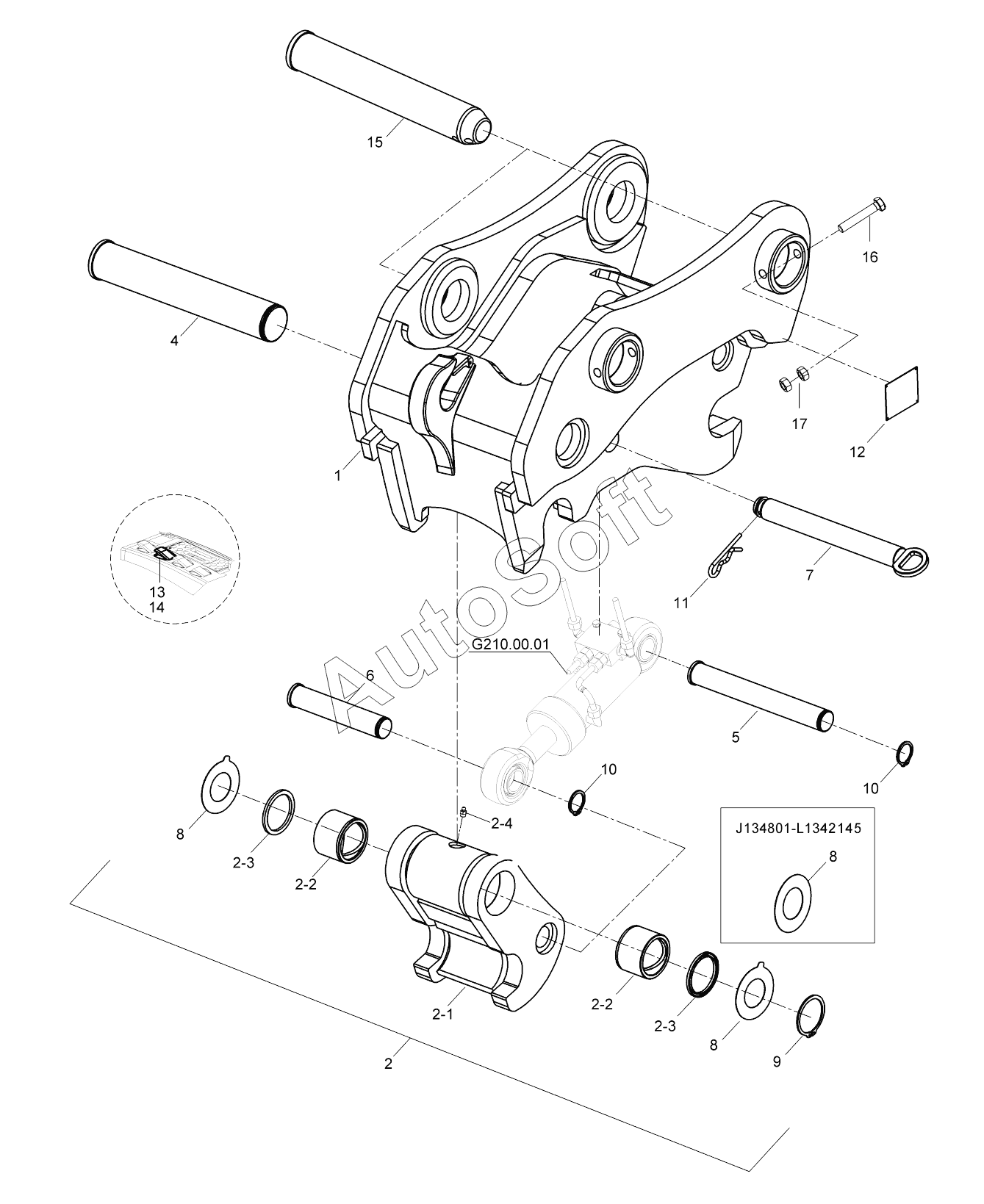

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). QUICK COUPLER ASSY (OP)
0
1
2
2-1
2-2
2-2
2-3
2-3
2-4
4
5
6
7
8
8
8
9
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***4 | QUICK HITCH GROUP, WITH HYD. CONT. | |
| 1 | H***6 | QUICK HITCH | |
| 10 | N***3 | SNAP RING | |
| 11 | N***5 | COTTER PIN | |
| 12 | H***0 | DECAL | |
| 13 | 5***0 | BUTTON | |
| 14 | 5***0 | KEY | |
| 15 | H***0 | PIN | |
| 16 | N***8 | Bolt | |
| 17 | N***4 | NUT | |
| 2 | H***5 | JAW | |
| 2-1 | H***3 | JAW | |
| 2-2 | H***1 | Bushing | |
| 2-3 | N***5 | Scraper | |
| 2-4 | N***0 | GREASE NIPPLE | |
| 4 | H***2 | PIN | |
| 5 | H***1 | PIN | |
| 6 | H***2 | PIN | |
| 7 | H***3 | PIN | |
| 8 | N***1 | SHIM | |
| 9 | N***7 | SNAP RING |
