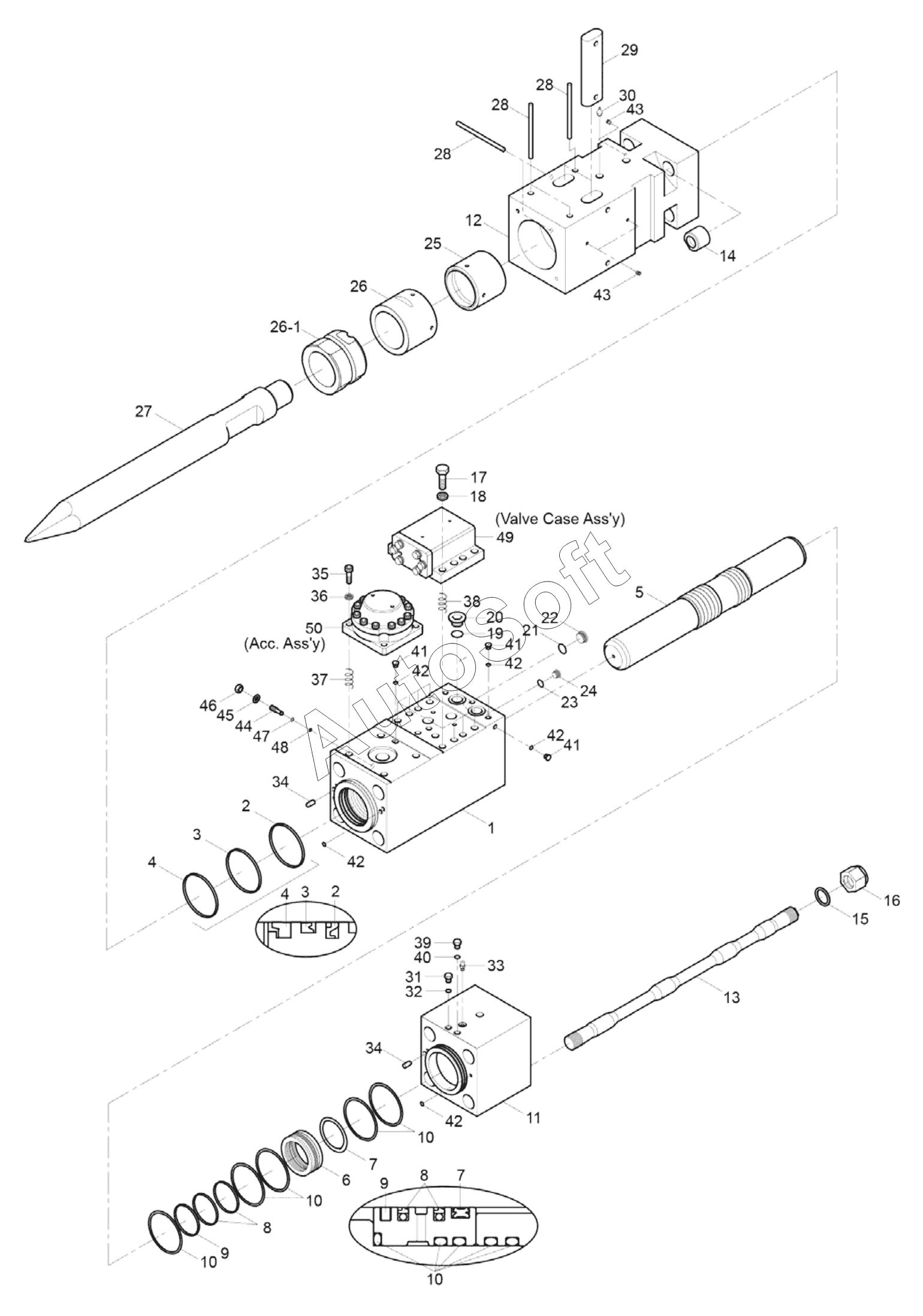

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). BREAKER ASSY (B230, OP)
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26-1
27
27
27
27
28
28
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
41
41
42
42
42
42
42
43
43
44
45
46
47
48
49
50
K1
K2
K3
K4
T1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***4 | CYLINDER | |
| 10 | H***3 | O-RING | |
| 11 | H***4 | HEAD | |
| 12 | H***5 | HOUSING | |
| 13 | H***6 | STUD | |
| 14 | H***7 | NUT | |
| 15 | H***8 | WASHER | |
| 16 | H***9 | NUT | |
| 17 | H***0 | BOLT | |
| 18 | H***1 | WASHER | |
| 19 | H***4 | O-RING | |
| 2 | H***5 | SEAL, OIL | |
| 20 | H***5 | PLUG | |
| 21 | H***7 | O-RING | |
| 22 | H***6 | PLUG | |
| 23 | H***9 | O-RING | |
| 24 | H***8 | PLUG | |
| 25 | H***8 | RING | |
| 26 | H***9 | COVER | |
| 26-1 | H***0 | COVER | |
| 27 | H***0 | CHISEL, MOIL | |
| 27 | H***1 | CHISEL, WEDGE | |
| 27 | H***2 | CHISEL, CONICAL | |
| 27 | H***3 | CHISEL, BLUNT | |
| 28 | H***1 | PIN | |
| 29 | H***2 | WEDGE | |
| 3 | H***6 | SEAL | |
| 30 | H***6 | GREASE NIPPLE | |
| 31 | H***8 | CAP | |
| 32 | H***0 | O-RING | |
| 33 | H***9 | VALVE | |
| 34 | H***3 | PIN | |
| 35 | H***7 | BOLT | |
| 36 | H***1 | WASHER | |
| 37 | H***6 | HELICOIL | |
| 38 | H***1 | HELICOIL | |
| 39 | H***1 | PLUG | |
| 4 | H***7 | SEAL, WIPER | |
| 40 | H***0 | O-RING | |
| 41 | H***3 | PLUG | |
| 42 | H***2 | O-RING | |
| 43 | H***7 | PLUG | |
| 44 | H***5 | SCREW, ADJUSTING | |
| 45 | H***0 | WASHER | |
| 46 | H***6 | NUT | |
| 47 | H***2 | BACK-UP RING | |
| 48 | H***3 | O-RING | |
| 49 | H***2 | HOUSING | |
| 5 | H***8 | PISTON | |
| 50 | H***3 | ACCUMULATOR | |
| 6 | H***9 | BUSHING | |
| 7 | H***0 | QUAD RING | |
| 8 | H***1 | SEAL | |
| 9 | H***2 | SEAL, OIL | |
| K1 | H***4 | KIT, SEAL, COMPLETE | |
| K2 | H***5 | KIT, SEAL, CYLINDER | |
| K3 | H***6 | KIT, SEAL, VALVE CASE | |
| K4 | H***7 | KIT, SEAL, ACCUMULATOR | |
| T1 | H***8 | KIT, STUD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
