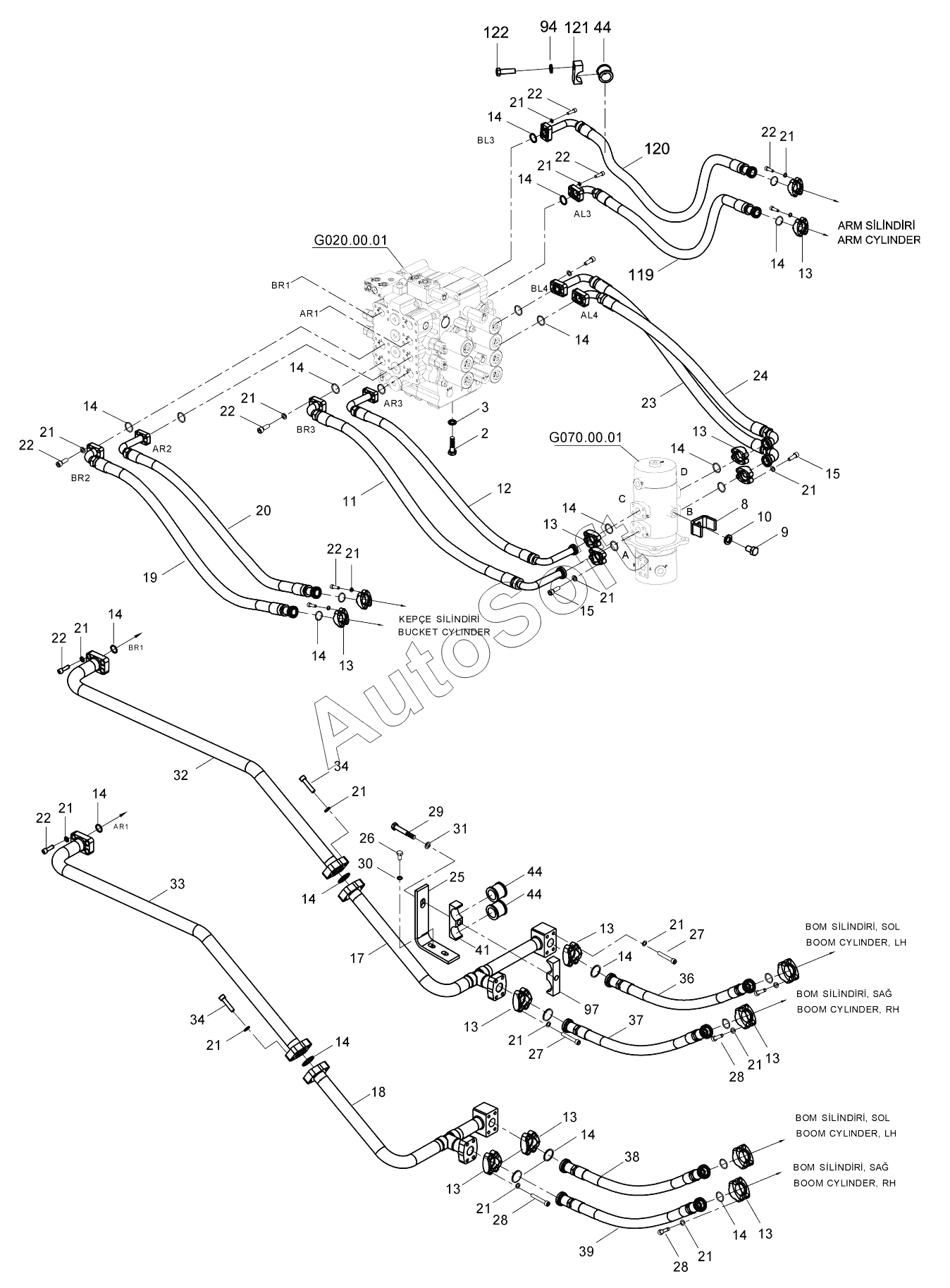

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). UPPER FRAME HYD. PIPING, ATTACHMENT
38
28
28
28
29
30
31
32
33
34
34
36
37
27
27
39
41
44
44
44
94
97
119
120
121
122
17
3
8
9
10
11
12
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
15
15
2
18
19
20
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | N***8 | BOLT | |
| 3 | N***2 | SPRING WASHER | |
| 8 | H***0 | Support | |
| 9 | N***8 | BOLT | |
| 10 | N***3 | WASHER | |
| 11 | H***0 | Hose Ass'y | |
| 12 | H***0 | Hose Ass'y | |
| 13 | N***4 | SPLIT FLANGE | |
| 14 | N***5 | O-ring | |
| 15 | N***8 | BOLT | |
| 17 | H***0 | PIPE | |
| 18 | H***0 | PIPE | |
| 19 | H***0 | Hose Ass'y | |
| 20 | H***0 | Hose Ass'y | |
| 21 | N***0 | Washer | |
| 22 | N***0 | Bolt | |
| 23 | H***2 | HOSE | |
| 24 | H***2 | HOSE | |
| 25 | H***0 | Support | |
| 26 | N***6 | BOLT | |
| 27 | N***4 | BOLT | |
| 28 | N***2 | Bolt | |
| 29 | N***6 | BOLT | |
| 30 | N***4 | WASHER | |
| 31 | N***6 | WASHER | |
| 32 | H***0 | PIPE | |
| 33 | H***0 | PIPE | |
| 34 | N***4 | BOLT | |
| 36 | H***0 | Hose Ass'y | |
| 37 | H***0 | Hose Ass'y | |
| 38 | H***0 | Hose Ass'y | |
| 39 | H***0 | Hose Ass'y | |
| 41 | H***0 | Clamp | |
| 44 | H***0 | Rubber | |
| 94 | N***2 | Washer | |
| 97 | H***0 | Clamp | |
| 119 | H***0 | Hose Ass'y | |
| 120 | H***0 | Hose Ass'y | |
| 121 | H***0 | Clamp | |
| 122 | N***8 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
