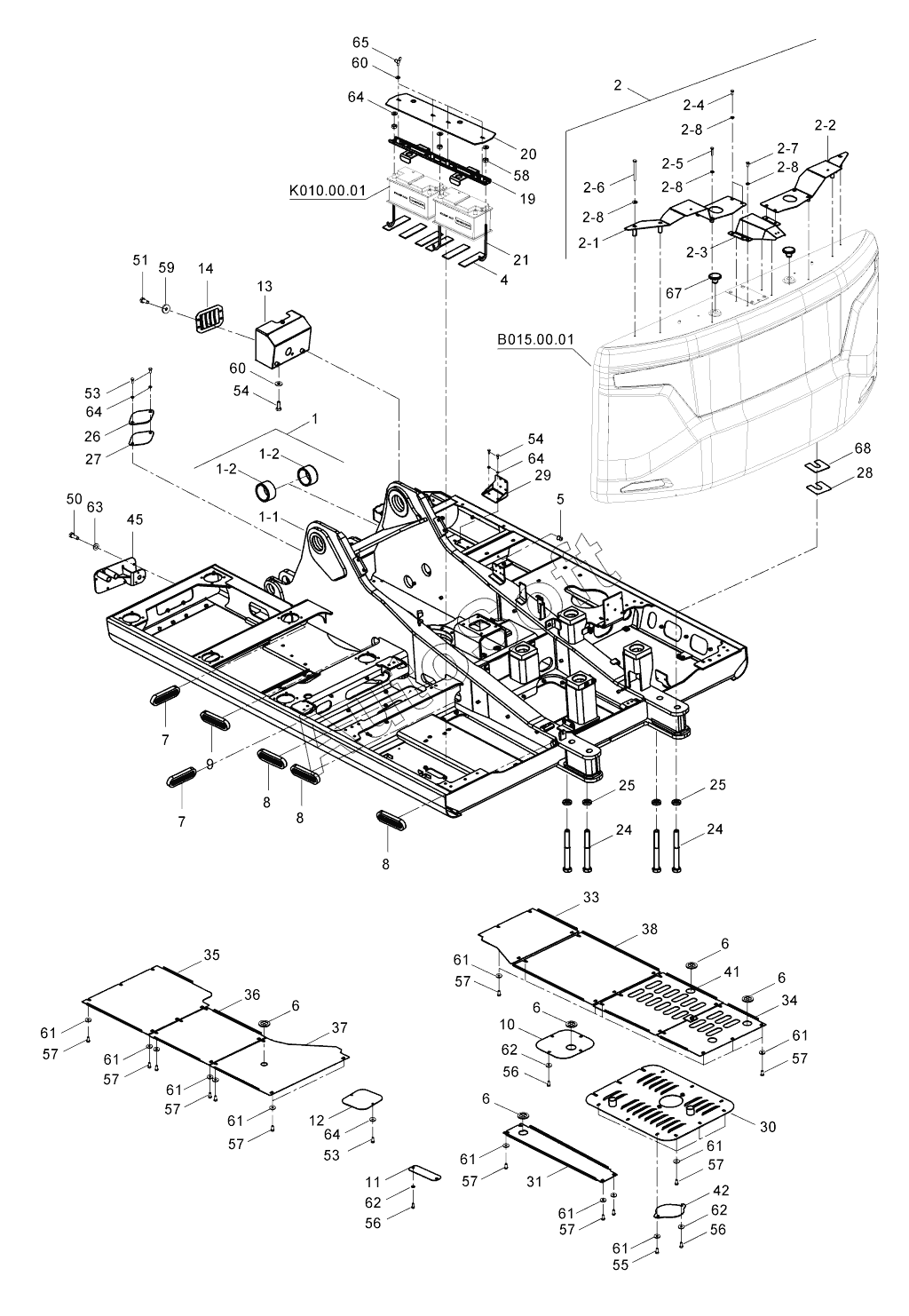

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). UPPER FRAME AND UNDER COVER MOUNTING
1
1-1
1-2
1-2
2
2-1
2-2
2-3
2-4
2-5
2-6
2-7
2-8
2-8
2-8
2-8
4
5
6
6
6
6
7
7
8
8
8
9
10
11
12
13
14
19
20
21
24
24
25
25
26
27
28
29
30
31
33
34
35
36
37
38
41
42
45
50
51
53
53
54
54
55
56
56
56
57
57
57
57
57
57
57
57
57
58
59
60
60
61
61
61
61
61
61
61
61
61
61
62
62
62
63
64
64
64
64
65
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | FRAME , UPPER | |
| 1-1 | H***0 | FRAME , UPPER | |
| 1-2 | H***0 | BUSHING | |
| 10 | H***0 | COVER, LOWER | |
| 11 | H***1 | PLATE, LOWER | |
| 12 | H***0 | COVER, LOWER | |
| 13 | H***0 | COVER | |
| 14 | H***0 | GUARD | |
| 19 | H***0 | BRACKET | |
| 2 | H***0 | PLATE , UPPER | |
| 2-1 | H***0 | COVER | |
| 2-2 | H***0 | COVER | |
| 2-3 | H***0 | SUPPORT | |
| 2-4 | N***2 | Bolt | |
| 2-5 | N***4 | BOLT | |
| 2-6 | N***6 | BOLT | |
| 2-7 | N***2 | BOLT | |
| 2-8 | N***2 | WASHER | |
| 20 | H***0 | COVER | |
| 21 | H***0 | STUD | |
| 24 | H***3 | BOLT, SPECIAL | |
| 25 | H***2 | WASHER, SPECIAL | |
| 26 | H***0 | Cover | |
| 27 | H***0 | Gasket | |
| 28 | H***0 | SHIM | |
| 29 | H***0 | PLATE | |
| 30 | H***0 | COVER, LOWER | |
| 31 | H***0 | COVER | |
| 33 | H***0 | COVER, LOWER | |
| 34 | H***0 | COVER, LOWER | |
| 35 | H***0 | COVER, LOWER | |
| 36 | H***0 | COVER, LOWER | |
| 37 | H***0 | COVER, LOWER | |
| 38 | H***0 | COVER, LOWER | |
| 4 | H***0 | RUBBER PART | |
| 41 | H***0 | COVER , LOWER | |
| 42 | H***0 | COVER | |
| 45 | H***2 | COVER , FRONT | |
| 5 | 9***0 | PLUG | |
| 50 | N***4 | Bolt | |
| 51 | N***8 | BOLT | |
| 53 | N***8 | BOLT | |
| 54 | N***2 | Bolt | |
| 55 | N***8 | Bolt | |
| 56 | N***2 | BOLT | |
| 57 | N***6 | BOLT | |
| 58 | N***6 | NUT | |
| 59 | N***1 | WASHER | |
| 6 | 9***0 | GROMMET | |
| 60 | N***2 | WASHER | |
| 61 | N***4 | WASHER | |
| 62 | N***1 | Washer | |
| 63 | N***4 | Washer | |
| 64 | N***5 | Washer | |
| 65 | N***4 | SCREW | |
| 67 | H***1 | PLUG | |
| 68 | H***3 | SHIM | |
| 7 | 9***0 | Gromet | |
| 8 | 9***8 | GROMMET | |
| 9 | 9***0 | Gromet |
