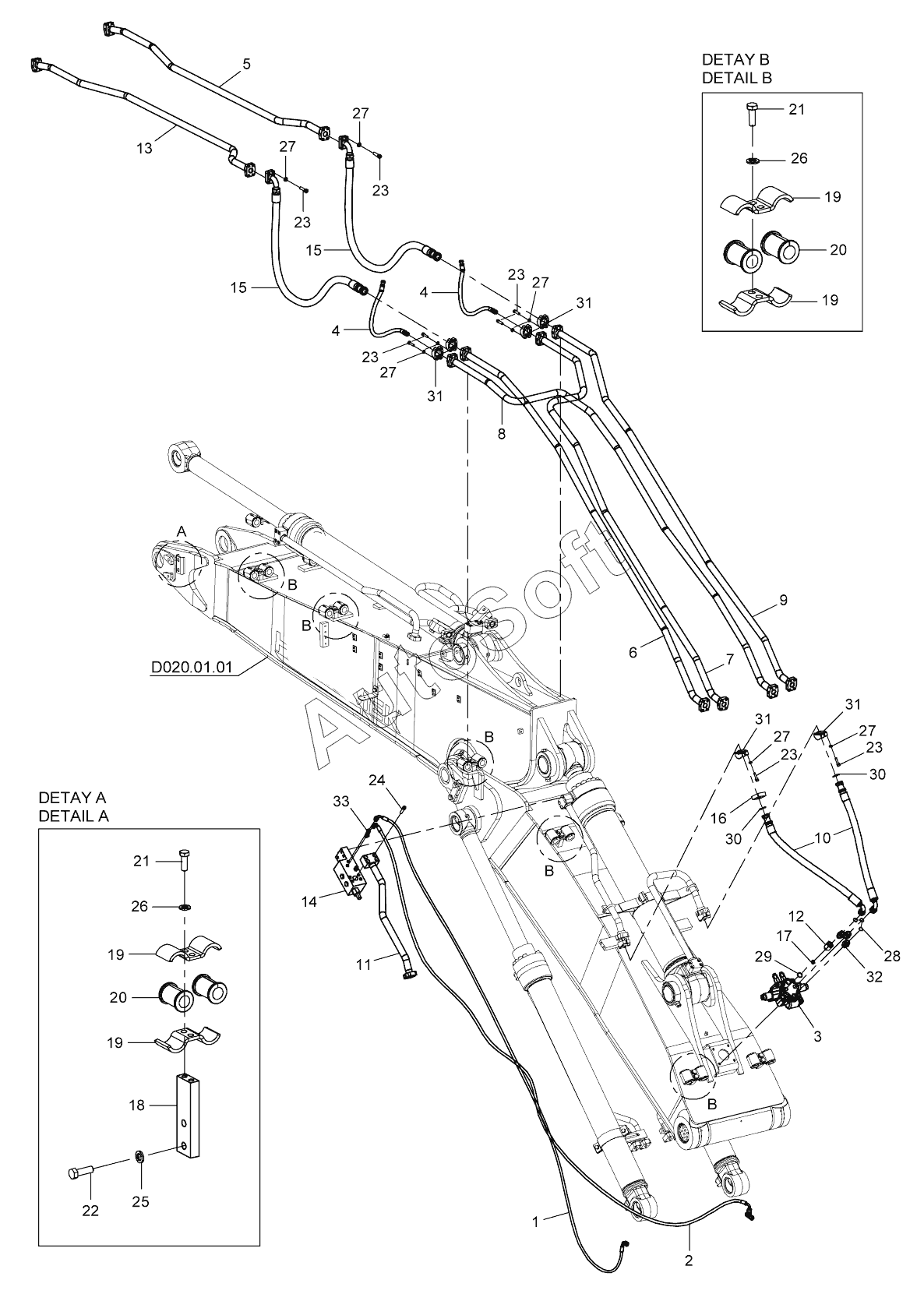

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). ATTACHMENT HYD. PIPING, TWO PIECES BOOM (OP)
26
26
18
19
19
19
19
20
20
21
21
22
23
23
23
23
23
23
24
25
17
27
27
27
27
27
27
28
29
30
30
31
31
31
31
32
33
1
16
15
15
14
13
12
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | HOSE ASSY | |
| 2 | 9***0 | HOSE ASSY | |
| 3 | H***1 | VALVE, DIRECTIONAL CTRL, HYDRAULIC | |
| 4 | H***0 | HOSE ASSY | |
| 5 | H***1 | PIPE | |
| 6 | H***1 | PIPE | |
| 7 | H***1 | PIPE | |
| 8 | H***1 | PIPE | |
| 9 | H***1 | PIPE | |
| 10 | H***0 | HOSE ASSY | |
| 11 | H***0 | PIPE | |
| 12 | H***0 | ADAPTER | |
| 13 | H***0 | PIPE | |
| 14 | H***1 | VALVE, HOSE BURST | |
| 15 | H***0 | Hose Ass'y | |
| 16 | H***0 | FLANGE | |
| 17 | H***1 | ORIFICE | |
| 18 | H***1 | PLATE | |
| 19 | H***1 | CLAMP | |
| 20 | H***0 | RUBBER PART | |
| 21 | N***0 | BOLT | |
| 22 | N***6 | BOLT | |
| 23 | N***2 | Bolt | |
| 24 | N***2 | BOLT | |
| 25 | N***2 | Washer | |
| 26 | N***8 | WASHER | |
| 27 | N***0 | Washer | |
| 28 | N***7 | O-RING | |
| 29 | N***6 | O-RING | |
| 30 | N***5 | O-ring | |
| 31 | N***4 | SPLIT FLANGE | |
| 32 | N***5 | FITTING | |
| 33 | N***0 | ADAPTER |
