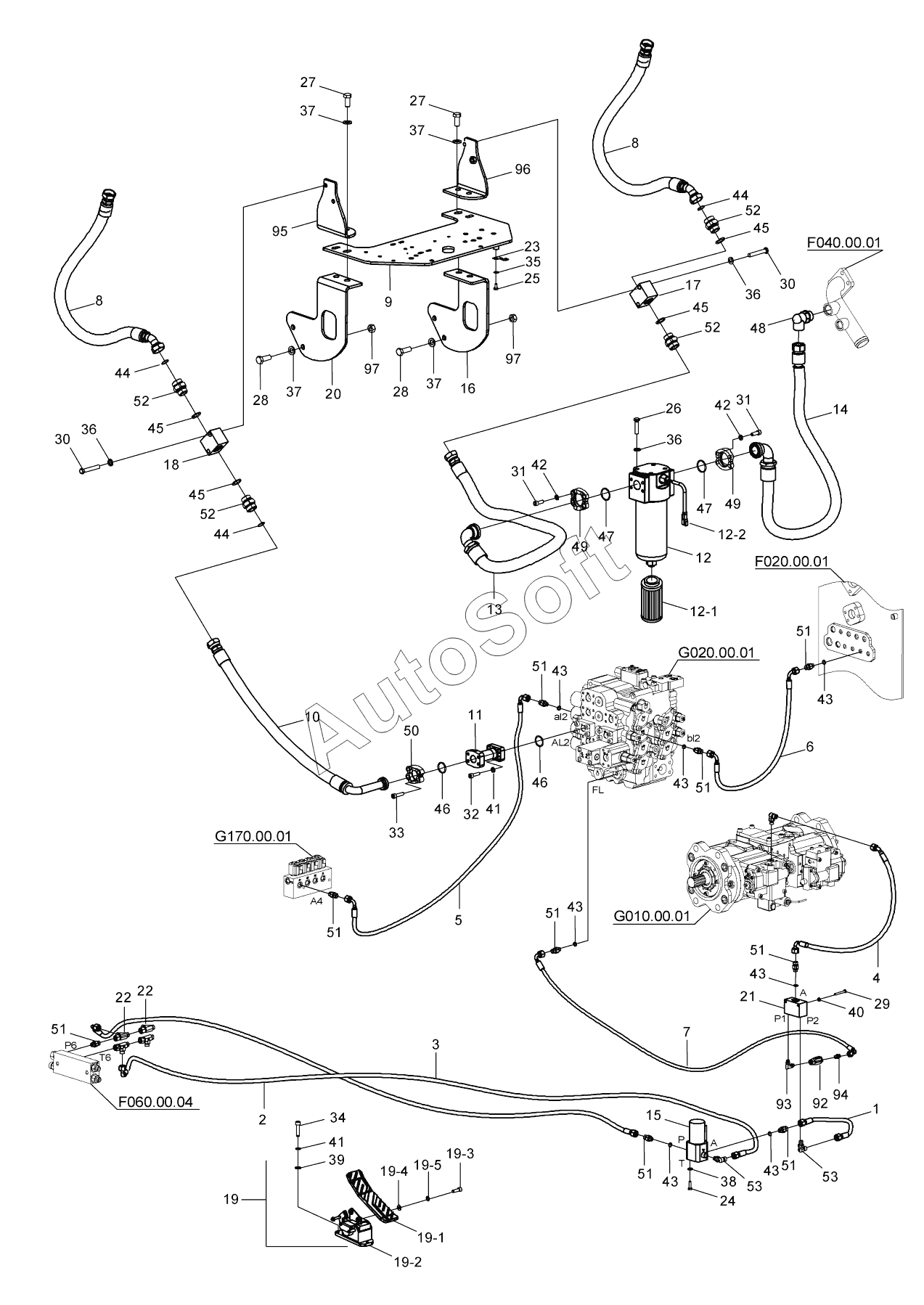

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). SINGLE ACTING HYD. PIPING, WITH PEDAL CONTROL, TWO PIECES BOOM, FRAME (OP)
1
2
3
4
5
6
7
8
8
9
10
11
12
12-1
12-2
13
14
15
16
17
18
19
19-1
19-2
19-3
19-4
19-5
20
21
22
22
23
24
25
26
27
27
28
28
29
30
30
31
31
32
33
34
35
36
36
36
37
37
37
37
38
39
40
41
41
42
42
43
43
43
43
43
43
43
44
44
44
45
45
45
45
46
46
47
47
48
49
49
50
51
51
51
51
51
51
51
51
51
52
52
52
52
53
53
92
93
94
95
96
97
97
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | HOSE ASSY | |
| 10 | H***1 | HOSE ASSY | |
| 11 | H***1 | PIPE | |
| 12 | H***0 | FILTER, OIL | |
| 12-1 | H***1 | FILTER ELEMENT | |
| 12-2 | H***3 | SWITCH, PRESSURE | |
| 13 | H***1 | HOSE ASSY | |
| 14 | H***0 | HOSE ASSY | |
| 15 | H***0 | VALVE, DIRECTIONAL CTRL, SOLENOID | |
| 16 | H***0 | PLATE, RIGHT | |
| 17 | H***0 | BLOCK | |
| 18 | H***0 | BLOCK | |
| 19 | H***0 | PEDAL ASSY | |
| 19-1 | 0***9 | PEDAL | |
| 19-2 | H***1 | PEDAL | |
| 19-3 | N***8 | BOLT | |
| 19-4 | N***5 | Washer | |
| 19-5 | N***1 | WASHER | |
| 2 | 9***7 | HOSE ASSY | |
| 20 | H***0 | PLATE, LEFT | |
| 21 | H***1 | Valve Shuttle | |
| 22 | H***1 | Tee | |
| 23 | H***0 | BRACKET | |
| 24 | N***8 | BOLT | |
| 25 | N***8 | Bolt | |
| 26 | N***4 | BOLT | |
| 27 | N***6 | BOLT | |
| 28 | N***0 | BOLT | |
| 29 | N***2 | BOLT | |
| 3 | 9***9 | HOSE ASSY | |
| 30 | N***8 | BOLT | |
| 31 | N***8 | BOLT | |
| 32 | N***0 | Bolt | |
| 33 | N***2 | Bolt | |
| 34 | N***4 | BOLT | |
| 35 | N***6 | WASHER | |
| 36 | N***1 | Washer | |
| 37 | N***2 | Washer | |
| 38 | N***4 | Washer | |
| 39 | N***5 | Washer | |
| 4 | 9***5 | HOSE ASSY | |
| 40 | N***8 | WASHER | |
| 41 | N***1 | WASHER | |
| 42 | N***0 | Washer | |
| 43 | N***4 | O-RING | |
| 44 | N***7 | O-RING | |
| 45 | N***5 | O-RING | |
| 46 | N***5 | O-ring | |
| 47 | N***6 | O-RING | |
| 48 | N***4 | FITTING, ELBOW | |
| 49 | N***6 | SPLIT FLANGE | |
| 5 | 9***2 | HOSE ASSY | |
| 50 | N***4 | SPLIT FLANGE | |
| 51 | N***1 | FITTING | |
| 52 | N***9 | FITTING | |
| 53 | N***1 | FITTING, ELBOW | |
| 6 | 9***0 | Hose | |
| 7 | 9***4 | HOSE ASSY | |
| 8 | 9***5 | HOSE ASSY | |
| 9 | H***0 | PLATE ASSY | |
| 92 | H***1 | VALVE, FLOW CONTROL, THROTTLE | |
| 93 | H***0 | FITTING, ELBOW | |
| 94 | R***5 | FITTING | |
| 95 | H***0 | PLATE , LEFT | |
| 96 | H***0 | PLATE , RIGHT | |
| 97 | N***4 | NUT |
