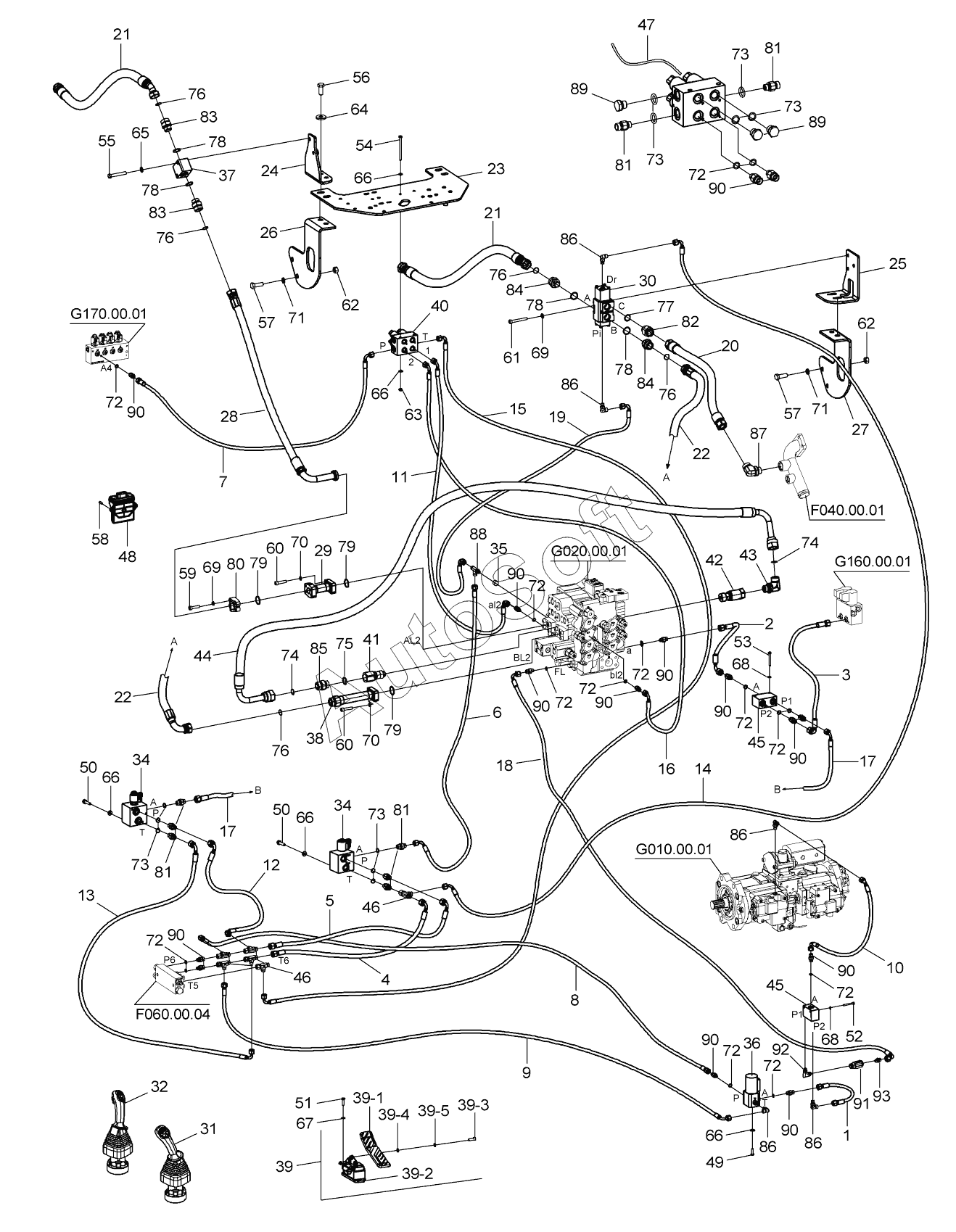

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). DOUBLE ACTING HYDRAULIC INSTALLATION, JOYSTICK CONTROLLED, TWO PIECE BOOM, HIGH FLOW, CHASSIS (OP)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
34
34
35
36
37
38
39
39-1
39-2
39-3
39-4
39-5
40
41
42
43
44
45
45
46
46
47
48
49
50
50
51
52
53
54
55
56
57
57
57
58
59
60
60
61
62
62
63
64
65
66
66
66
66
66
67
68
68
69
69
70
70
71
71
72
72
72
72
72
72
72
72
72
72
72
72
73
73
73
73
73
74
74
75
76
76
76
76
76
77
78
78
78
78
79
79
79
80
81
81
81
81
82
83
83
84
84
85
86
86
86
86
86
87
88
89
89
90
90
90
90
90
90
90
90
90
90
90
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | HOSE ASSY | |
| 10 | 9***5 | HOSE ASSY | |
| 11 | 9***8 | Hose Ass'y | |
| 12 | 9***0 | HOSE ASSY | |
| 13 | 9***4 | HOSE ASSY | |
| 14 | 9***3 | HOSE ASSY | |
| 15 | 9***5 | HOSE ASSY | |
| 16 | 9***4 | HOSE ASSY | |
| 17 | 9***8 | HOSE ASSY | |
| 18 | 9***4 | HOSE ASSY | |
| 19 | 9***3 | HOSE ASSY | |
| 2 | 9***6 | HOSE ASSY | |
| 20 | 9***0 | HOSE ASSY | |
| 21 | 9***4 | HOSE ASSY | |
| 22 | 9***7 | Hose Ass'y | |
| 23 | H***1 | PLATE ASSY | |
| 24 | H***0 | PLATE , LEFT | |
| 25 | H***0 | PLATE , RIGHT | |
| 26 | H***0 | PLATE, LEFT | |
| 27 | H***0 | PLATE, RIGHT | |
| 28 | H***0 | HOSE ASSY | |
| 29 | H***1 | PIPE | |
| 3 | 9***0 | Hose Ass'y | |
| 30 | H***0 | Selector Valve | |
| 31 | H***1 | JOYSTCK, RIGHT | |
| 32 | H***1 | JOYSTICK, HYDRAULIC, LEFT | |
| 34 | H***3 | VALVE, DIRECTIONAL CTRL, SOLENOID | |
| 35 | H***0 | VALVE, PRESSURE RELIEF | |
| 36 | H***0 | VALVE, DIRECTIONAL CTRL, SOLENOID | |
| 37 | H***0 | BLOCK | |
| 38 | H***0 | PIPE | |
| 39 | H***0 | PEDAL ASSY | |
| 39-1 | 0***9 | PEDAL | |
| 39-2 | H***1 | PEDAL | |
| 39-3 | N***8 | BOLT | |
| 39-4 | N***5 | Washer | |
| 39-5 | N***1 | WASHER | |
| 4 | 9***2 | HOSE ASSY | |
| 40 | H***1 | VALVE, DIRECTIONAL CTRL, PROP | |
| 41 | H***0 | VALVE, CHECK | |
| 42 | H***0 | VALF, BASINC EMNIYET | |
| 43 | H***0 | FITTING, ELBOW | |
| 44 | H***0 | HOSE ASSY | |
| 45 | H***1 | Valve Shuttle | |
| 46 | H***1 | Tee | |
| 47 | H***1 | HARNESS | |
| 48 | H***0 | CONTROL UNIT, PROPORTIONAL VALVE | |
| 49 | N***8 | BOLT | |
| 5 | 9***3 | HOSE ASSY | |
| 50 | N***4 | BOLT | |
| 51 | N***8 | BOLT | |
| 52 | N***2 | BOLT | |
| 53 | N***2 | BOLT | |
| 54 | N***4 | BOLT | |
| 55 | N***8 | BOLT | |
| 56 | N***2 | BOLT | |
| 57 | N***4 | BOLT | |
| 58 | N***2 | BOLT | |
| 59 | N***2 | Bolt | |
| 6 | 9***6 | HOSE ASSY | |
| 60 | N***4 | BOLT | |
| 61 | N***6 | BOLT | |
| 62 | N***4 | NUT | |
| 63 | N***2 | Nut | |
| 64 | N***6 | WASHER | |
| 65 | N***1 | Washer | |
| 66 | N***4 | Washer | |
| 67 | N***5 | Washer | |
| 68 | N***8 | WASHER | |
| 69 | N***1 | WASHER | |
| 7 | 9***8 | Hose Ass'y | |
| 70 | N***0 | Washer | |
| 71 | N***3 | WASHER | |
| 72 | N***4 | O-RING | |
| 73 | N***2 | O-RING | |
| 74 | N***7 | O-RING | |
| 75 | N***5 | O-RING | |
| 76 | N***7 | O-RING | |
| 77 | N***6 | O-RING | |
| 78 | N***5 | O-RING | |
| 79 | N***5 | O-ring | |
| 8 | 9***7 | HOSE ASSY | |
| 80 | N***4 | SPLIT FLANGE | |
| 81 | N***8 | ADAPTER | |
| 82 | N***2 | FITTING | |
| 83 | N***9 | FITTING | |
| 84 | N***3 | FITTING | |
| 85 | N***5 | FITTING | |
| 86 | N***1 | FITTING, ELBOW | |
| 87 | N***5 | FITTING, ELBOW | |
| 88 | N***2 | FITTING, TEE | |
| 89 | N***1 | PLUG | |
| 9 | 9***9 | HOSE ASSY | |
| 90 | N***1 | FITTING | |
| 91 | H***1 | VALVE, FLOW CONTROL, THROTTLE | |
| 92 | H***0 | FITTING, ELBOW | |
| 93 | R***5 | FITTING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
