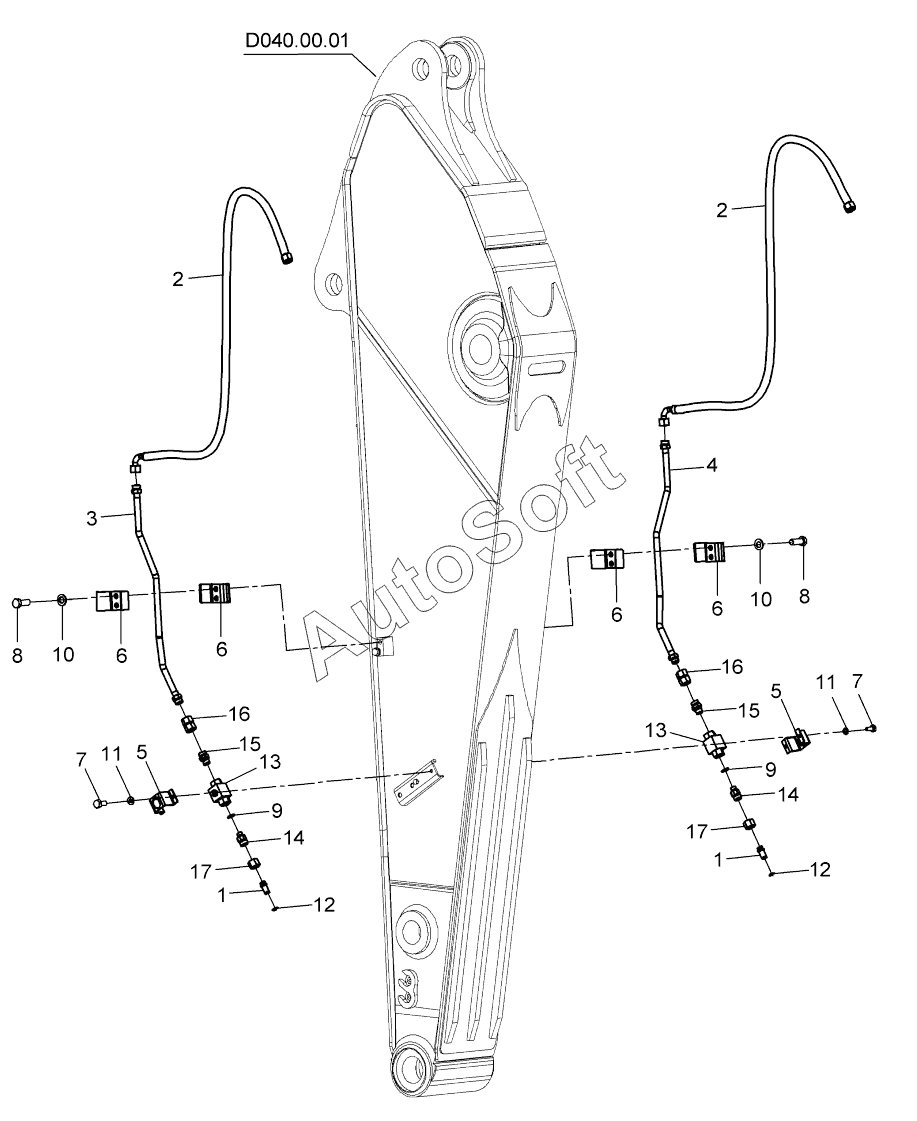

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). ADDITIONAL LINE HYD. PIPING, WITH JOYSTICK CONTROL, ARM (2.3m) (OP)
9
9
17
17
16
16
15
15
14
14
13
13
12
12
11
11
10
10
1
1
8
8
7
7
6
6
6
6
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | PLUG | |
| 2 | 9***8 | HOSE ASSY | |
| 3 | H***1 | PIPE W.A. | |
| 4 | H***1 | PIPE W.A. | |
| 5 | H***0 | PLATE | |
| 6 | H***0 | PLATE | |
| 7 | N***4 | BOLT | |
| 8 | N***0 | BOLT | |
| 9 | N***5 | O-RING | |
| 10 | N***8 | WASHER | |
| 11 | N***0 | WASHER | |
| 12 | N***7 | RETAINING RING | |
| 13 | N***0 | VANE | |
| 14 | N***7 | FITTING | |
| 15 | N***3 | FITTING | |
| 16 | N***0 | FITTING ASSY | |
| 17 | N***8 | NUT |
