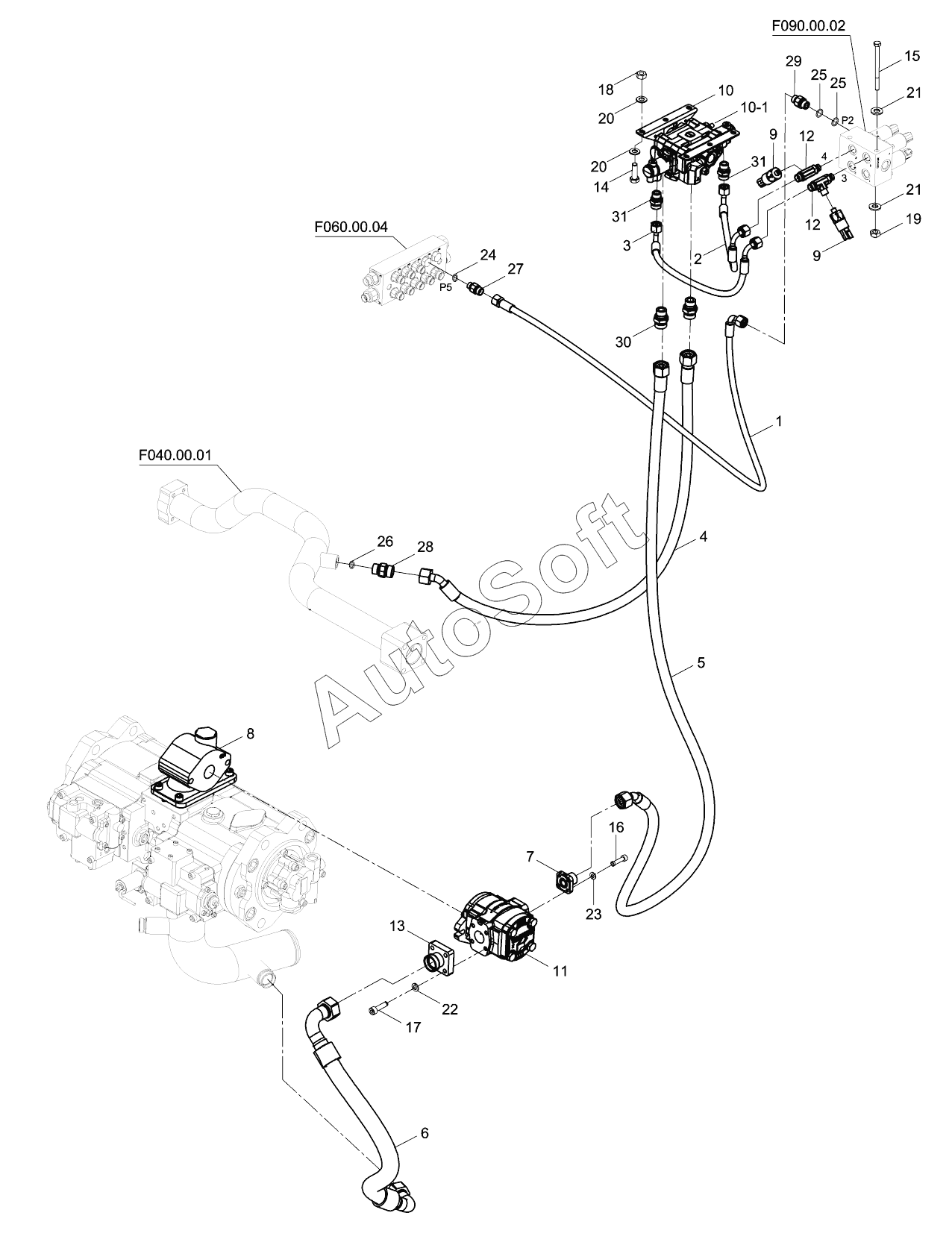

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). ADDITIONAL LINE HYD. PIPING, WITH JOYSTICK CONTROL, FRAME (OP)
1
2
3
4
5
6
7
8
9
9
10
10-1
11
12
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Hose Assy. | |
| 10 | H***0 | VALVE, DIRECTIONAL CTRL, HYDRAULIC | |
| 10-1 | H***1 | VALVE, PRESSURE RELIEF | |
| 11 | H***1 | PUMP, HYDRAULIC, GEAR | |
| 12 | H***2 | FITTING, TEE | |
| 13 | H***0 | FLANGE | |
| 14 | N***8 | BOLT | |
| 15 | N***4 | BOLT | |
| 16 | N***6 | BOLT | |
| 17 | N***4 | BOLT | |
| 18 | N***2 | BOLT | |
| 19 | N***2 | Nut | |
| 2 | 9***6 | Hose Ass'y | |
| 20 | N***4 | Washer | |
| 21 | N***4 | Washer | |
| 22 | N***7 | WASHER | |
| 23 | N***8 | WASHER | |
| 24 | N***4 | O-RING | |
| 25 | N***2 | O-RING | |
| 26 | N***4 | O-RING | |
| 27 | N***1 | FITTING | |
| 28 | N***3 | FITTING | |
| 29 | N***8 | ADAPTER | |
| 3 | 9***7 | HOSE ASSY | |
| 30 | N***3 | FITTING | |
| 31 | N***0 | ADAPTER | |
| 4 | 9***6 | HOSE ASSY | |
| 5 | 9***8 | HOSE ASSY | |
| 6 | 9***7 | HOSE | |
| 7 | H***0 | FLANGE | |
| 8 | H***1 | PTO ASSY | |
| 9 | H***1 | SWITCH, PRESSURE |
