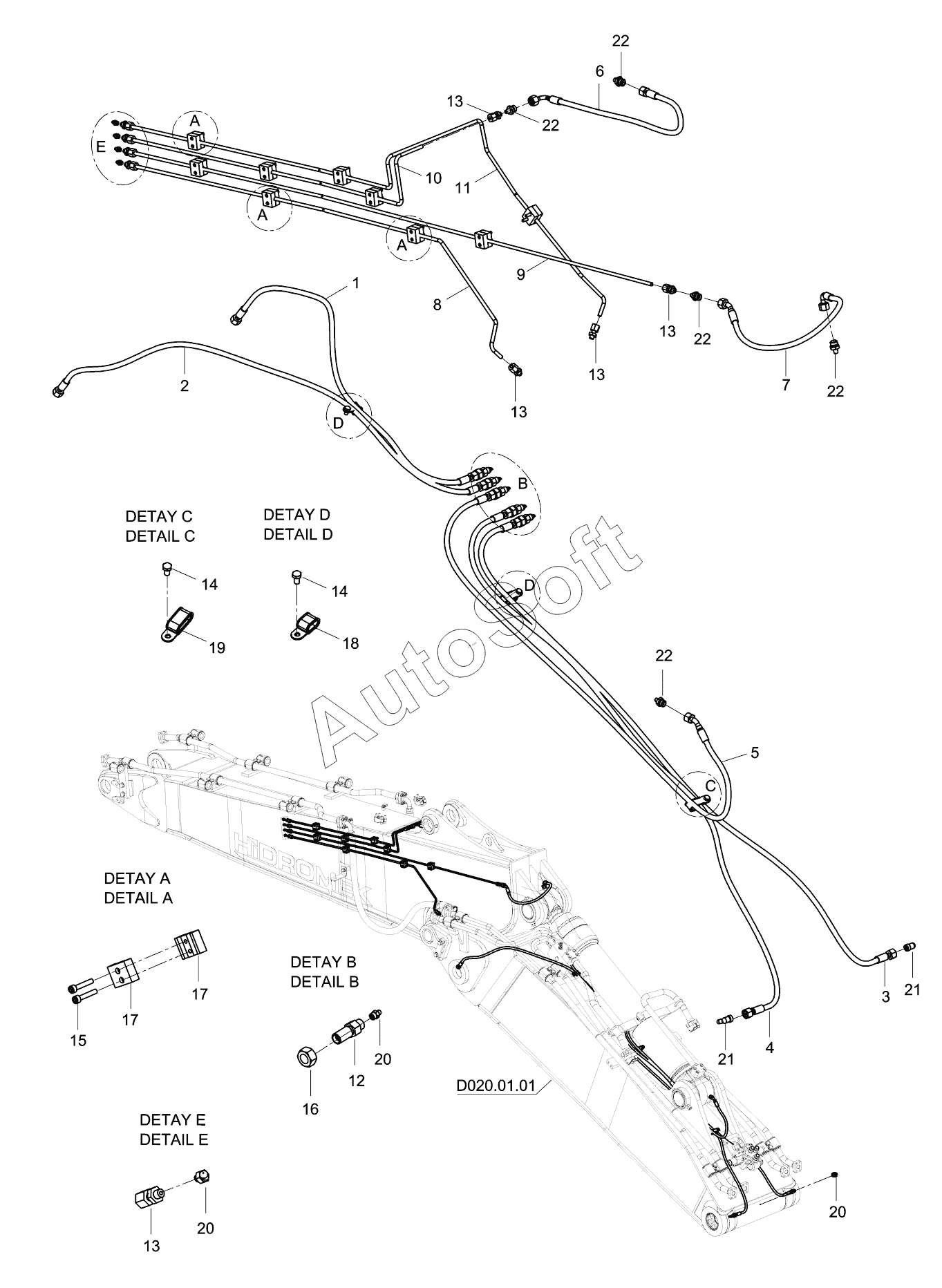

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). ATTACHMENT GREASE LUB SYSTEM, 2 PIECES BOOM
12
22
22
22
22
22
21
21
20
20
20
19
18
17
17
16
15
14
14
13
13
13
13
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | HOSE ASSY | |
| 2 | 9***6 | HOSE | |
| 3 | 9***3 | HOSE ASSY | |
| 4 | 9***5 | Hose | |
| 5 | 9***0 | HOSE ASSY | |
| 6 | 9***4 | HOSE ASSY | |
| 7 | 9***1 | HOSE ASSY | |
| 8 | H***1 | PIPE | |
| 9 | H***1 | PIPE | |
| 10 | H***1 | PIPE | |
| 11 | H***1 | PIPE | |
| 12 | H***0 | Connector | |
| 13 | H***0 | Connector | |
| 14 | N***8 | BOLT | |
| 15 | N***2 | BOLT | |
| 16 | N***6 | NUT | |
| 17 | N***3 | HOUSING | |
| 18 | N***8 | CLAMP | |
| 19 | N***8 | CLAMP | |
| 20 | N***0 | GREASE NIPPLE | |
| 21 | N***1 | FITTING, ELBOW | |
| 22 | N***1 | FITTING |
