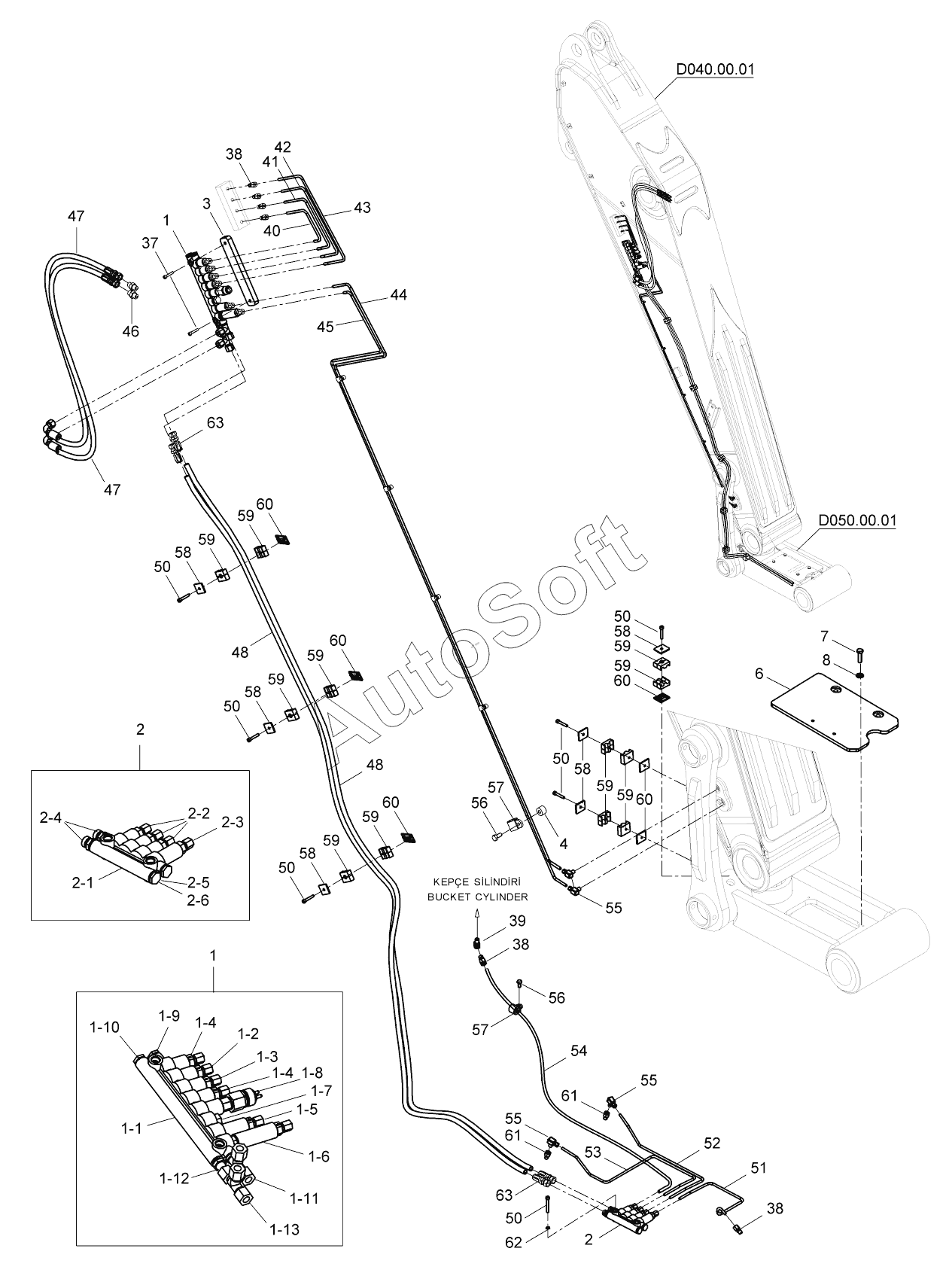

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). CENTRALIZED LUBRICATION SYSTEM 2

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Hidromek
  4. HMK 230LC3 (2019)
  5. CENTRALIZED LUBRICATION SYSTEM 2
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1-1
1-2
1-3
1-4
1-4
1-5
1-6
1-7
1-8
1-9
1-10
1-11
1-12
1-13
2
2
2-1
2-2
2-3
2-4
2-5
2-6
3
4
6
7
8
37
38
38
38
39
40
41
42
43
44
45
46
47
47
48
48
50
50
50
50
50
50
51
52
53
54
55
55
55
56
56
57
57
58
58
58
58
58
59
59
59
59
59
59
59
59
59
59
60
60
60
60
60
61
61
62
63
63
K
Позиция на иллюстрации Заводской номер детали Название детали
1 H***5 BLOCK ASSY
1-1 H***8 BLOCK
1-10 H***4 WASHER
1-11 H***2 FITTING, TEE
1-12 H***3 FITTING
1-13 H***4 FITTING, TEE
1-2 H***8 VALVE, METERING
1-3 H***7 VALVE, METERING
1-4 H***8 VALVE, METERING
1-5 H***1 VALVE, METERING
1-6 H***1 VALVE, METERING
1-7 H***2 PLUG
1-8 H***9 SWITCH, PRESSURE
1-9 H***3 PLUG
2 H***4 BLOCK ASSY
2-1 H***9 BLOCK
2-2 H***7 VALVE, METERING
2-3 H***1 VALVE, METERING
2-4 H***4 FITTING
2-5 H***3 PLUG
2-6 H***4 WASHER
3 H***0 BRACKET
37 H***7 BOLT
38 H***0 FITTING
39 H***3 FITTING, ELBOW
4 H***0 WASHER, SPECIAL
40 H***3 PIPE
41 H***4 PIPE
42 H***5 PIPE
43 H***6 PIPE
44 H***7 PIPE
45 H***8 PIPE
46 H***0 FITTING
47 H***8 HOSE
48 H***9 HOSE
50 H***1 BOLT
51 H***9 PIPE
52 H***0 PIPE
53 H***1 PIPE
54 H***2 HOSE ASSY
55 H***7 FITTING, ELBOW
56 H***2 SCREW
57 H***8 CLAMP
58 H***3 PLATE
59 H***6 CLAMP
6 H***1 GUARD W.A.
60 H***7 PLATE
61 H***9 FITTING
62 H***4 WASHER
63 H***4 HOSE FITTING
7 N***8 BOLT
8 N***5 Washer
K H***0 KIT, AUTOMATIC CENTRAL LUBRICATION
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
