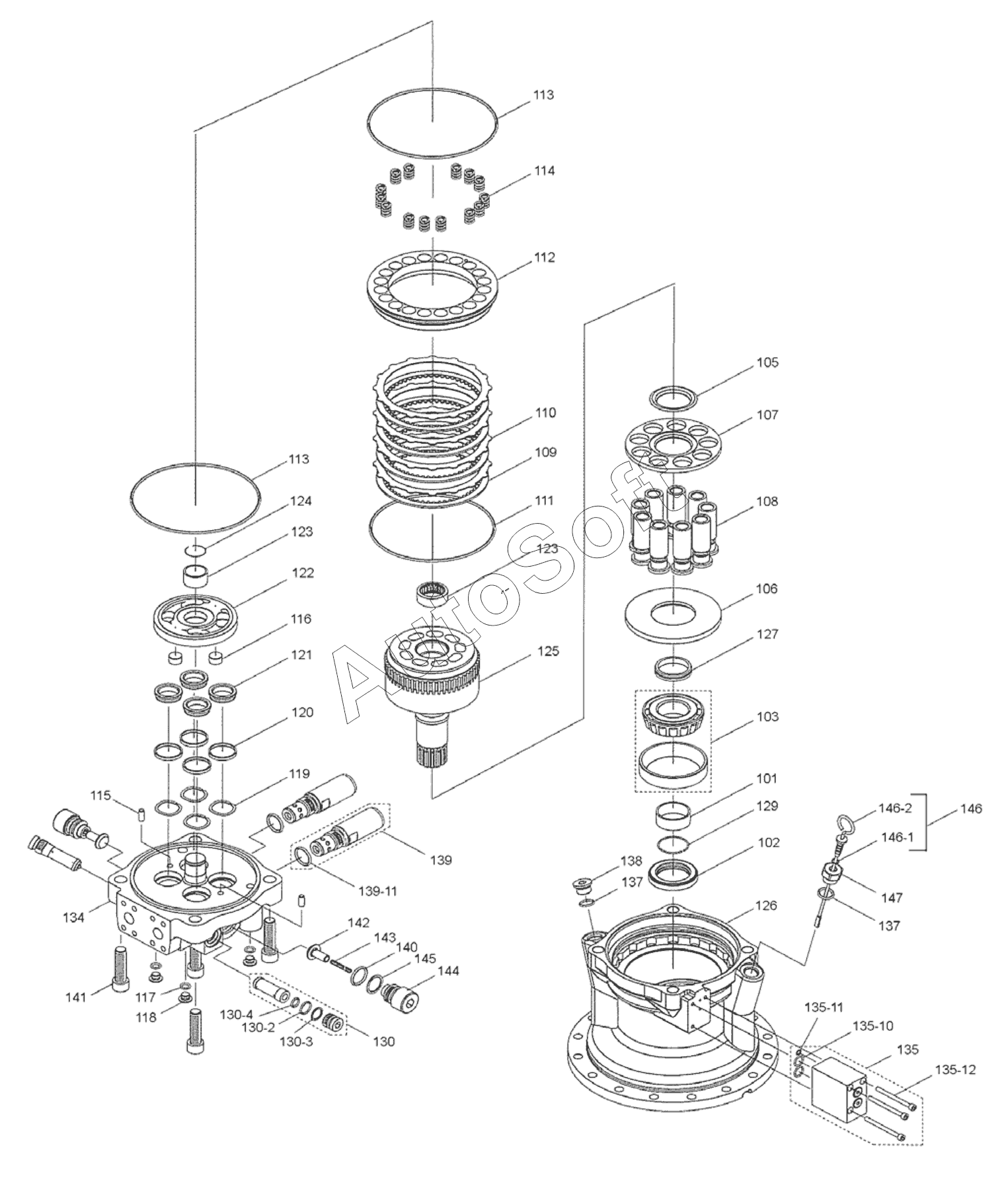

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). SWING UNIT, MOTOR
0
101
102
103
105
106
107
108
109
110
111
112
113
113
114
115
116
117
118
119
120
121
122
123
123
124
125
126
127
129
130
130-2
130-3
130-4
134
135
135-10
135-11
135-12
137
137
138
139
139-11
140
141
142
143
144
145
146
146-1
146-2
147
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***3 | MOTOR, HYDRAULIC | |
| 101 | H***1 | Inner Ring | |
| 102 | H***2 | Oil Seal | |
| 103 | H***3 | Tapero Roller Being | |
| 105 | H***5 | Backing, Spring | |
| 106 | H***6 | Cam Plate | |
| 107 | H***7 | Return Plate | |
| 108 | H***A | PISTON ASSY | |
| 109 | H***9 | Lining Plate | |
| 110 | H***0 | Plate | |
| 111 | H***6 | O-RING | |
| 112 | H***2 | Piston | |
| 113 | H***2 | O-RING | |
| 114 | H***4 | Spring | |
| 115 | H***5 | Pallel Pin | |
| 116 | H***6 | Piston | |
| 117 | H***9 | O-RING | |
| 118 | H***A | PLUG | |
| 119 | H***9 | Scrowave | |
| 120 | H***0 | Teflon Ring | |
| 121 | H***1 | Bush | |
| 122 | H***A | DISTRIBUTION PLATE | |
| 123 | H***3 | Needle Being | |
| 124 | H***4 | Snap Ring | |
| 125 | H***5 | BLOCK | |
| 126 | H***4 | HOUSING | |
| 127 | H***7 | Coll | |
| 129 | H***9 | Snap Ring | |
| 130 | H***0 | Bypass Valve Ass'y | |
| 130-2 | H***3 | O-Ring | |
| 130-3 | H***1 | Back Up Ring | |
| 130-4 | H***0 | O-RING | |
| 134 | H***4 | Cover | |
| 135 | H***A | VALVE, TIME DELAY | |
| 135-10 | H***5 | O-RING | |
| 135-11 | H***3 | O-RING | |
| 135-12 | H***8 | BOLT | |
| 137 | H***3 | O-Ring | |
| 138 | H***8 | PLUG | |
| 139 | H***1 | VALVE, PRESSURE RELIEF | |
| 139-11 | H***2 | O-RING | |
| 140 | H***2 | O-RING | |
| 141 | H***7 | BOLT | |
| 142 | H***2 | Check | |
| 143 | H***3 | Spring | |
| 144 | H***4 | Cap | |
| 145 | H***3 | BACK-UP RING | |
| 146 | H***8 | DIPSTICK ASSY | |
| 146-1 | H***4 | O-RING | |
| 146-2 | H***7 | DIPSTICK | |
| 147 | H***6 | CAP |
