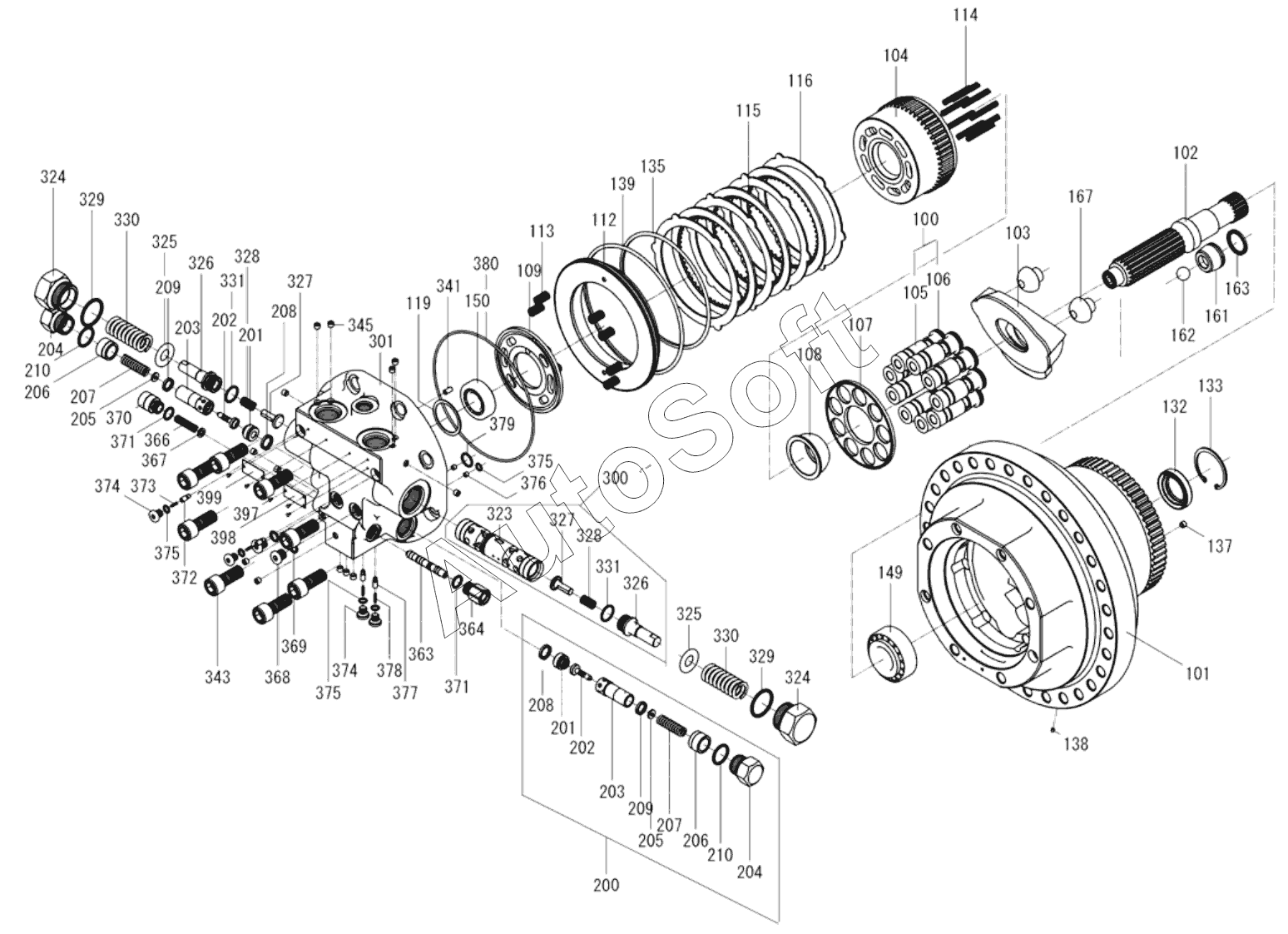

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). TRAVEL UNIT, MOTOR (TYPE A)
0
100
101
102
103
104
105
106
107
108
109
112
113
114
115
116
119
132
133
135
137
138
139
149
150
161
162
163
167
200
201
201
202
202
203
203
204
204
205
205
206
206
207
207
208
208
209
209
210
210
300
301
323
324
324
325
325
326
326
327
327
328
328
329
329
330
330
331
331
341
343
345
363
364
366
367
368
369
370
371
371
372
373
374
374
375
375
375
376
377
378
379
380
397
398
399
K1
K2
K3
K4
K5
K6
K7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***A | MOTOR, HYDRAULIC ASSY | |
| 100 | H***4 | PISTON ASSY | |
| 101 | H***9 | HOUSING | |
| 102 | H***2 | SHAFT | |
| 103 | H***0 | SWASH PLATE | |
| 104 | H***3 | BLOCK | |
| 105 | H***4 | PISTON | |
| 106 | H***6 | SHOE | |
| 107 | H***5 | HOLDER | |
| 108 | H***5 | JOINT | |
| 109 | H***6 | DISTRIBUTION PLATE | |
| 112 | H***7 | PISTON | |
| 113 | H***8 | SPRING | |
| 114 | H***9 | SPRING | |
| 115 | H***0 | FRICTION PLATE | |
| 116 | H***1 | COUNTER/MATING PLATE | |
| 119 | H***8 | KIT, SHIM | |
| 132 | H***3 | SEAL, OIL | |
| 133 | H***7 | SNAP RING | |
| 135 | H***2 | SEAL | |
| 137 | H***3 | PLUG | |
| 138 | H***1 | PLUG ASSY | |
| 139 | H***3 | SEAL | |
| 149 | H***4 | ROLLING BEARING | |
| 150 | H***5 | ROLLING BEARING | |
| 161 | H***6 | PISTON | |
| 162 | H***0 | BALL | |
| 163 | H***0 | SEAL | |
| 167 | H***7 | PIVOT | |
| 200 | H***7 | VALVE, PRESSURE RELIEF | |
| 201 | H***0 | SEATING | |
| 202 | H***1 | VALVE | |
| 203 | H***2 | SLEEVE | |
| 204 | H***3 | PLUG | |
| 205 | H***4 | HOLDER | |
| 206 | H***5 | PISTON | |
| 207 | H***6 | SPRING | |
| 208 | H***4 | SEAL | |
| 209 | H***3 | SEAL | |
| 210 | H***2 | O-RING | |
| 300 | H***5 | SPOOL | |
| 301 | H***4 | COVER | |
| 323 | H***8 | SPOOL | |
| 324 | H***9 | PLUG | |
| 325 | H***0 | HOLDER | |
| 326 | H***1 | PLUG | |
| 327 | H***2 | VALVE | |
| 328 | H***4 | SPRING | |
| 329 | H***1 | O-RING | |
| 330 | H***3 | SPRING | |
| 331 | H***1 | O-RING | |
| 341 | H***7 | PIN | |
| 343 | H***9 | BOLT | |
| 345 | H***2 | PLUG | |
| 363 | H***7 | SPOOL | |
| 364 | H***3 | FITTING | |
| 366 | H***2 | SPRING | |
| 367 | H***6 | HOLDER | |
| 368 | H***2 | PLUG | |
| 369 | H***8 | O-RING | |
| 370 | H***5 | PLUG | |
| 371 | H***6 | O-RING | |
| 372 | H***0 | ORIFICE | |
| 373 | H***1 | SPRING | |
| 374 | H***9 | PLUG | |
| 375 | H***0 | O-RING | |
| 376 | H***3 | ORIFICE | |
| 377 | H***A | VALVE, CHECK | |
| 378 | H***A | SPRING | |
| 379 | H***8 | O-Ring | |
| 380 | H***6 | O-RING | |
| 397 | H***7 | NAME PLATE | |
| 398 | H***9 | RIVET | |
| 399 | H***6 | NAME PLATE | |
| K1 | H***6 | KIT, SEAL | |
| K2 | H***9 | KIT, VALVE, RELIEF | |
| K3 | H***5 | COVER ASSY | |
| K4 | H***8 | KIT, REPAIR | |
| K5 | H***1 | KIT, SWASH PLATE | |
| K6 | H***5 | PISTON ASSY | |
| K7 | H***8 | KIT, PISTON |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
