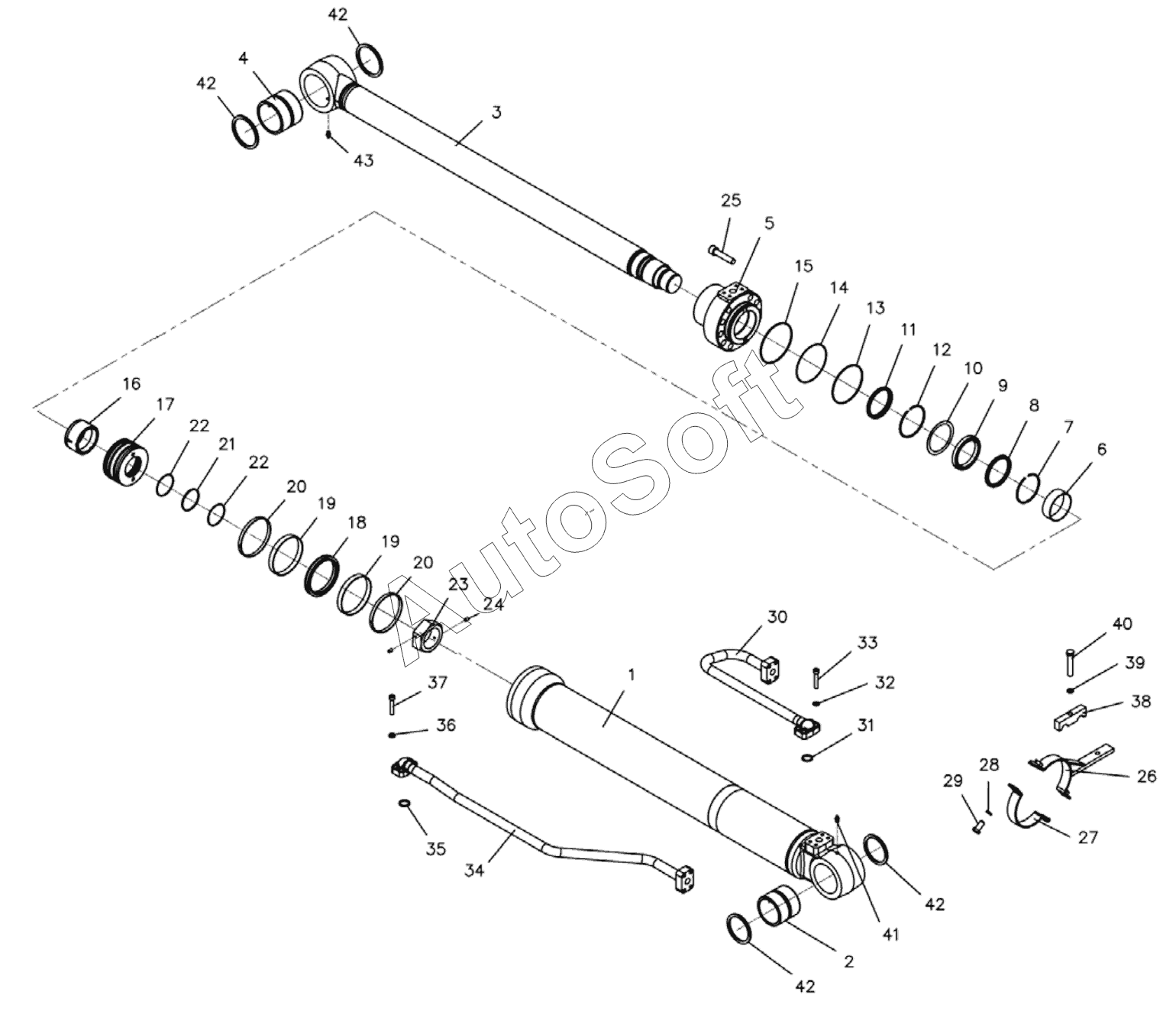

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). BOOM CYLINDER, RH
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
43
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***2 | CYLINDER ASSY , RIGHT | |
| 1 | H***8 | BARREL ASSY | |
| 10 | H***3 | BACK-UP RING | |
| 11 | N***8 | SEAL, WIPER | |
| 12 | N***2 | SNAP RING | |
| 13 | H***4 | O-RING | |
| 14 | H***4 | BACK-UP RING | |
| 15 | H***5 | O-RING | |
| 16 | H***6 | CUSHION RING | |
| 17 | H***7 | PISTON | |
| 18 | H***8 | SEAL, PISTON | |
| 19 | H***9 | GUIDE RING | |
| 2 | H***7 | BUSHING | |
| 20 | H***0 | SEAL, WIPER | |
| 21 | N***3 | O-ring, piston | |
| 22 | N***1 | BACK-UP RING | |
| 23 | H***1 | NUT | |
| 24 | N***2 | SCREW | |
| 25 | H***5 | BOLT | |
| 26 | H***2 | CLAMP | |
| 27 | H***3 | CLAMP | |
| 28 | N***2 | SPRING WASHER | |
| 29 | H***6 | BOLT | |
| 3 | H***9 | PISTON ROD ASSY | |
| 30 | H***0 | PIPE ASSY | |
| 31 | N***5 | O-RING | |
| 32 | N***1 | WASHER | |
| 33 | N***8 | BOLT | |
| 34 | H***A | PIPE ASSY | |
| 35 | N***5 | O-RING | |
| 36 | N***1 | WASHER | |
| 37 | N***8 | BOLT | |
| 38 | H***1 | Clamp | |
| 39 | N***2 | SPRING WASHER | |
| 4 | H***7 | BUSHING | |
| 40 | N***4 | BOLT | |
| 41 | H***3 | GREASE NIPPLE | |
| 42 | N***5 | SEAL, WIPER | |
| 43 | H***8 | GREASE NIPPLE | |
| 5 | H***0 | CYLINDER GLAND | |
| 6 | N***0 | BUSHING | |
| 7 | N***6 | SNAP RING | |
| 8 | H***1 | SEAL, OIL | |
| 9 | H***2 | SEAL | |
| K | H***2 | KIT, SEAL, CYLINDER |
