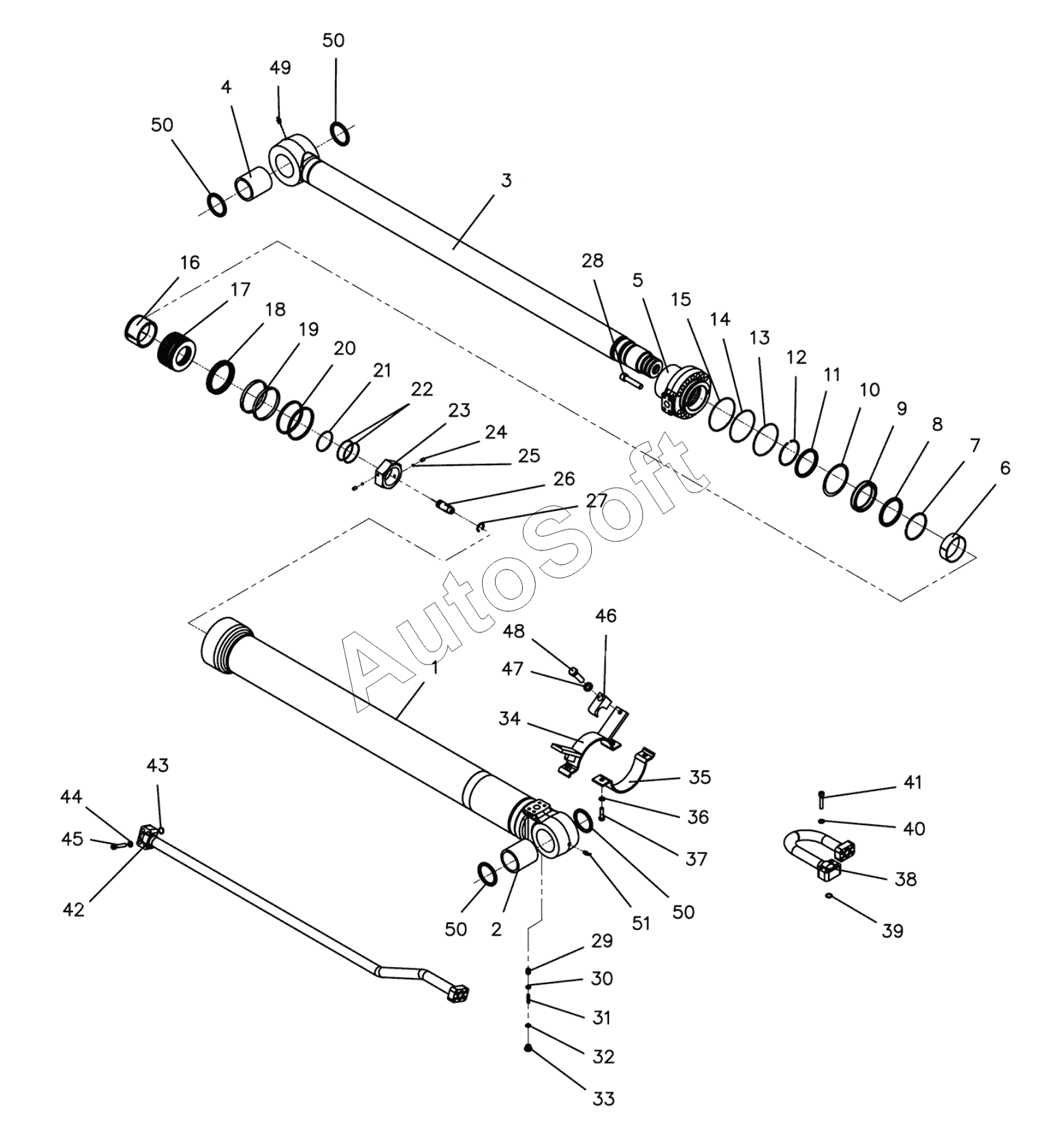

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). ARM CYLINDER
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
50
50
51
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***1 | CYLINDER ASSY | |
| 1 | H***A | BARREL ASSY | |
| 10 | H***4 | BACK-UP RING | |
| 11 | H***0 | SEAL, WIPER | |
| 12 | H***5 | SNAP RING | |
| 13 | H***1 | O-RING | |
| 14 | H***5 | BACK-UP RING | |
| 15 | H***3 | O-RING | |
| 16 | H***9 | CUSHION RING | |
| 17 | H***0 | PISTON | |
| 18 | H***7 | SEAL, PISTON | |
| 19 | H***5 | GUIDE RING | |
| 2 | H***8 | BUSHING | |
| 20 | H***3 | SEAL, WIPER | |
| 21 | H***A | O-RING | |
| 22 | H***A | BACK-UP RING | |
| 23 | H***1 | NUT | |
| 24 | H***0 | SCREW | |
| 25 | H***5 | BALL | |
| 26 | H***B | PLUNGER | |
| 27 | H***0 | Retaining Ring | |
| 28 | H***3 | BOLT | |
| 29 | H***2 | VALVE, CHECK | |
| 3 | H***0 | PISTON ROD ASSY | |
| 30 | H***7 | SPRING | |
| 31 | H***0 | Cap | |
| 32 | H***6 | O-RING | |
| 33 | H***7 | PLUG | |
| 34 | H***3 | CLAMP | |
| 35 | H***A | CLAMP | |
| 36 | N***2 | SPRING WASHER | |
| 37 | H***6 | BOLT | |
| 38 | H***4 | PIPE ASSY | |
| 39 | N***5 | O-ring | |
| 4 | H***8 | BUSHING | |
| 40 | N***2 | SPRING WASHER | |
| 41 | H***6 | BOLT | |
| 42 | H***5 | PIPE ASSY | |
| 43 | N***5 | O-ring | |
| 44 | N***2 | SPRING WASHER | |
| 45 | H***6 | BOLT | |
| 46 | H***A | CLAMP | |
| 47 | H***2 | WASHER | |
| 48 | H***6 | BOLT | |
| 49 | H***3 | GREASE NIPPLE | |
| 5 | H***1 | CYLINDER GLAND | |
| 50 | N***5 | SEAL, WIPER | |
| 51 | H***8 | GREASE NIPPLE | |
| 6 | H***2 | BUSHING | |
| 7 | N***2 | SNAP RING | |
| 8 | H***9 | SEAL, OIL | |
| 9 | H***8 | SEAL | |
| K | H***A | KIT, SEAL |
