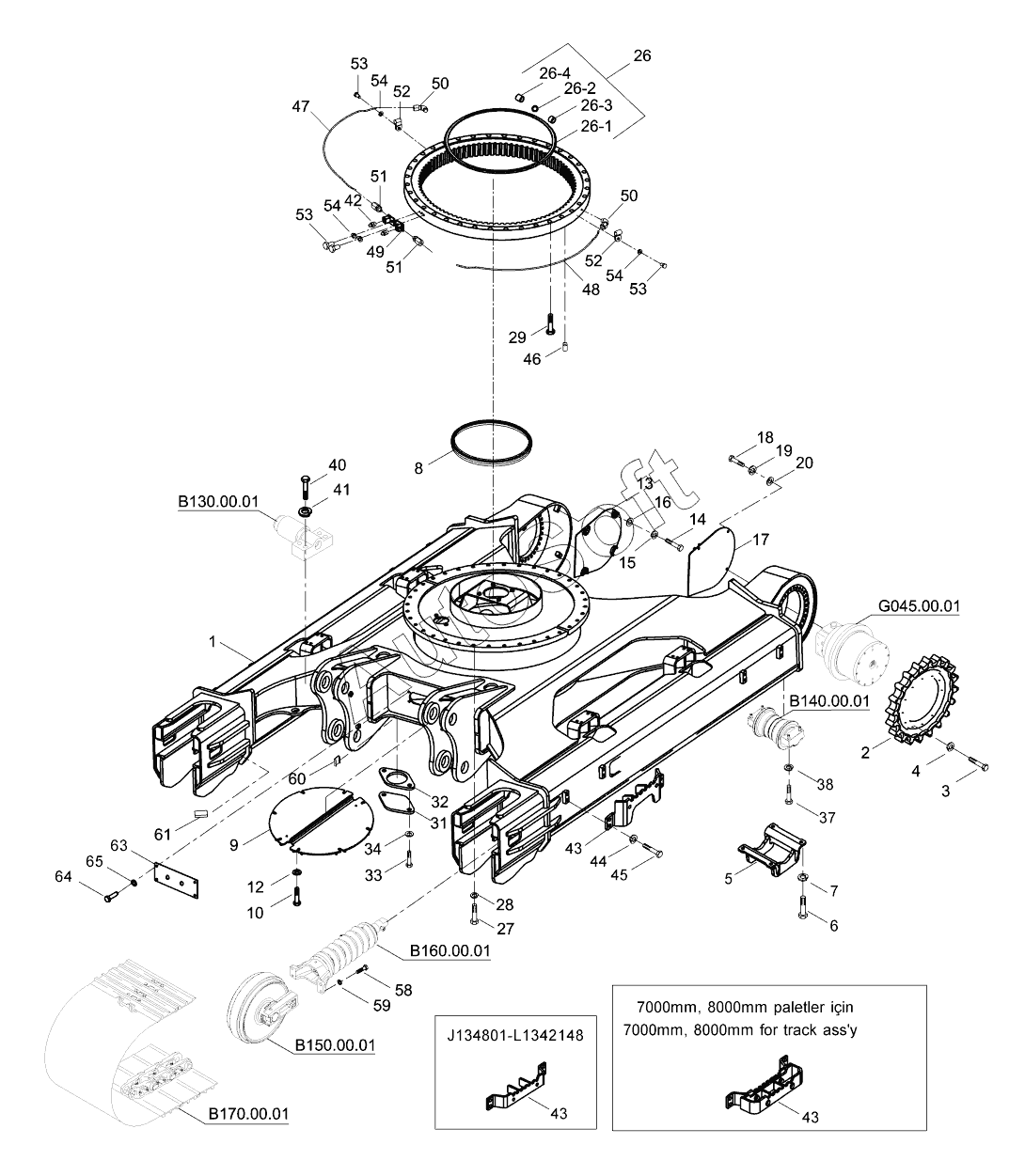

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). LOWER FRAME MOUNTING, WITH DOZER BLADE
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
26
26-1
26-2
26-3
26-4
27
28
29
31
32
33
34
37
38
40
41
42
43
43
43
43
43
43
44
45
46
47
48
49
50
50
51
51
52
52
53
53
53
54
54
54
58
59
60
61
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***1 | FRAME , LOWER | |
| 10 | N***0 | BOLT | |
| 12 | N***4 | WASHER | |
| 13 | H***1 | COVER , RIGHT | |
| 14 | N***6 | BOLT | |
| 15 | N***2 | SPRING WASHER | |
| 16 | N***4 | WASHER | |
| 17 | H***1 | COVER, LEFT | |
| 18 | N***6 | BOLT | |
| 19 | N***2 | SPRING WASHER | |
| 2 | H***1 | SPROCKET | |
| 20 | N***4 | WASHER | |
| 26 | H***2 | SLEWING RING | |
| 26-1 | H***B | SEAL | |
| 26-2 | H***2 | Ball, Swing Ring | |
| 26-3 | H***4 | Support A, Swing R. | |
| 26-4 | H***5 | Support B, Swing R. | |
| 27 | N***8 | BOLT | |
| 28 | N***3 | WASHER | |
| 29 | N***2 | BOLT | |
| 3 | N***8 | BOLT | |
| 31 | H***0 | Cover | |
| 32 | H***0 | Gasket | |
| 33 | N***8 | BOLT | |
| 34 | N***2 | WASHER | |
| 37 | N***0 | BOLT | |
| 38 | N***2 | Washer | |
| 4 | N***2 | Washer | |
| 40 | N***4 | BOLT | |
| 41 | N***2 | Washer | |
| 42 | N***0 | GREASE NIPPLE | |
| 43 | H***2 | STEP | |
| 43 | H***0 | ADDITONAL STEP GROUP | |
| 44 | N***6 | BOLT | |
| 45 | N***2 | Washer | |
| 46 | H***0 | Pin, Swing Ring | |
| 47 | H***1 | PIPE | |
| 48 | H***1 | PIPE | |
| 49 | H***0 | BLOCK | |
| 5 | H***1 | GUARD | |
| 50 | H***0 | Elbow | |
| 51 | H***0 | Connector | |
| 52 | N***8 | CLAMP | |
| 53 | N***8 | BOLT | |
| 54 | N***0 | WASHER | |
| 58 | N***0 | BOLT | |
| 59 | N***2 | Washer | |
| 6 | N***8 | BOLT | |
| 60 | 9***0 | Gromet | |
| 61 | 9***0 | GROMMET | |
| 63 | H***0 | PLATE | |
| 64 | N***6 | Bolt | |
| 65 | N***5 | Washer | |
| 7 | N***3 | WASHER | |
| 8 | H***0 | WEATHER STRIP | |
| 9 | H***0 | COVER, LOWER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
