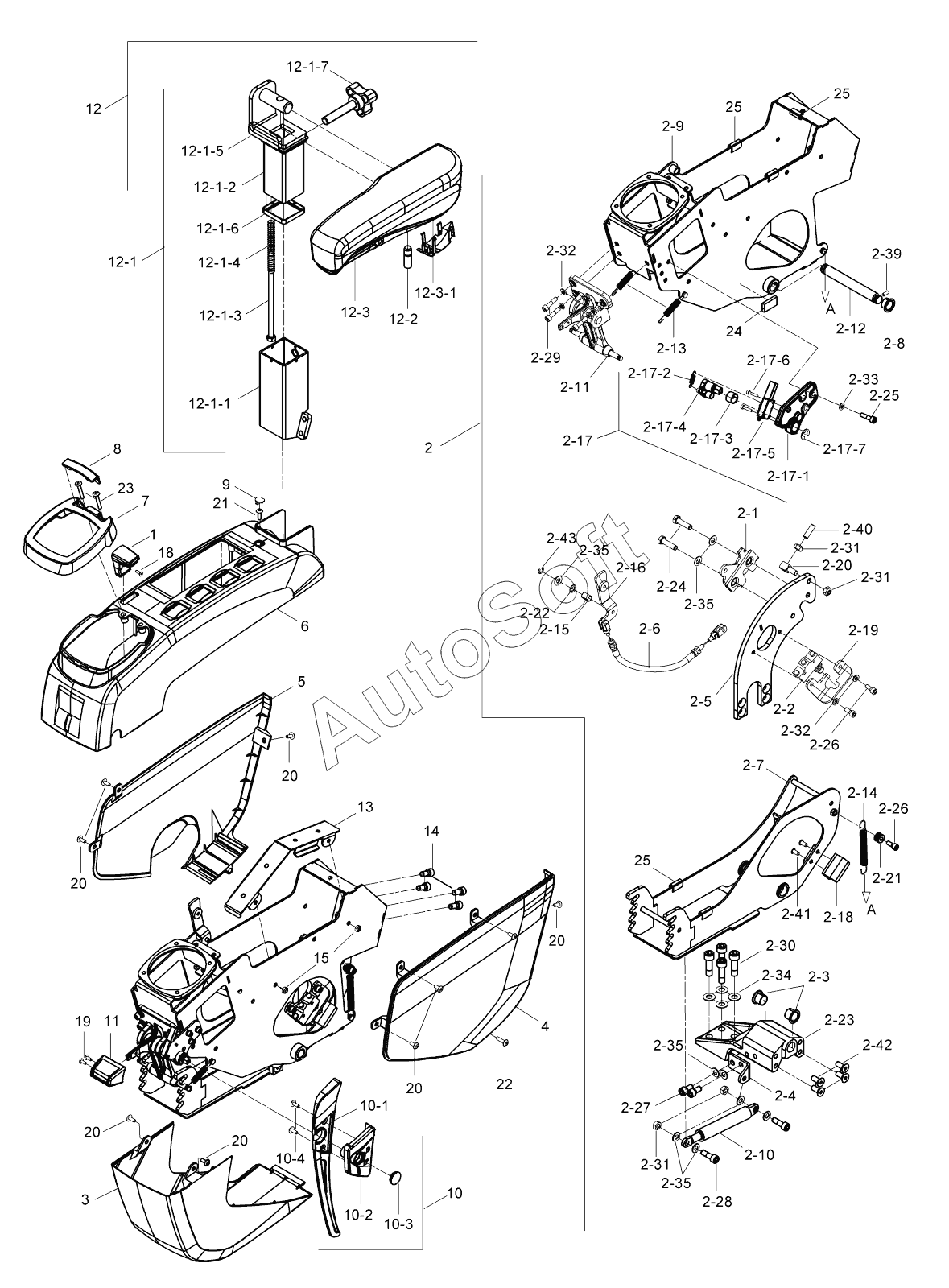

Каталог запасных частей к технике: Hidromek HMK 230LC3 (2019). CONSOLE ASSY, LH

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Hidromek
  4. HMK 230LC3 (2019)
  5. CONSOLE ASSY, LH
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
0
1
2
2-1
2-2
2-3
2-4
2-5
2-6
2-7
2-8
2-9
2-10
2-11
2-12
2-13
2-14
2-15
2-16
2-17
2-17-1
2-17-2
2-17-3
2-17-4
2-17-5
2-17-6
2-17-7
2-18
2-19
2-20
2-21
2-22
2-23
2-24
2-25
2-26
2-26
2-27
2-28
2-29
2-30
2-31
2-31
2-31
2-32
2-32
2-33
2-34
2-35
2-35
2-35
2-35
2-39
2-40
2-41
2-42
2-43
3
4
5
6
7
8
9
10
10-1
10-2
10-3
10-4
11
12
12-1
12-1-1
12-1-2
12-1-3
12-1-4
12-1-5
12-1-6
12-1-7
12-2
12-3
12-3-1
13
14
15
18
19
20
20
20
20
20
20
21
22
23
24
25
25
25
K
Позиция на иллюстрации Заводской номер детали Название детали
0 H***1 CONSOLE , LEFT
1 F***1 KNOB
10 H***1 SAFETY LOCK BAR
10-1 H***0 SAFETY LOCK BAR
10-2 H***1 COVER
10-3 H***1 COVER
10-4 N***2 SCREW
11 H***0 ARM
12 H***0 ARM REST , LEFT
12-1 H***0 MECHANISM
12-1-1 H***0 PROFILE
12-1-2 H***0 PROFILE
12-1-3 H***0 STUD
12-1-4 H***0 SPRING
12-1-5 H***0 BEARING
12-1-6 H***0 BEARING
12-1-7 H***0 ARM
12-2 H***0 BOLT, SPECIAL
12-3 H***0 ARMREST, LEFT
12-3-1 H***6 COVER
13 H***0 PLATE
14 N***6 BOLT
15 N***0 BOLT
18 N***0 SCREW
19 N***1 SCREW
2 H***0 MECHANISM, LEFT
2-1 F***0 LOCK
2-10 H***0 GAS SPRING
2-11 H***0 ARM
2-12 H***0 PIN
2-13 H***2 SPRING
2-14 H***0 SPRING
2-15 H***0 BUSHING
2-16 H***0 ARM
2-17 H***0 BRACKET
2-17-1 H***0 BRACKET
2-17-2 H***0 SPRING
2-17-3 H***0 Bushing
2-17-4 H***0 CAM
2-17-5 H***0 ROCKER SWITCH
2-17-6 N***2 BOLT
2-17-7 N***5 SNAP RING
2-18 H***0 PLATE
2-19 H***0 PLATE
2-2 H***0 Locking Ass'y
2-20 H***0 STOPPER
2-21 H***1 HOLDER
2-22 H***0 WASHER, SPECIAL
2-23 H***0 BRACKET
2-24 N***2 Bolt
2-25 N***2 BOLT
2-26 N***2 BOLT
2-27 N***6 BOLT
2-28 N***0 BOLT
2-29 N***6 Bolt m6x25
2-3 H***0 BUSHING
2-30 N***2 Bolt
2-31 N***2 NUT
2-32 N***3 WASHER
2-33 N***1 Washer
2-34 N***0 WASHER
2-35 N***1 WASHER
2-39 N***4 SCREW
2-4 H***0 BRACKET
2-40 N***9 SCREW
2-41 N***0 SCREW
2-42 N***6 SCREW
2-43 N***1 SNAP RING
2-5 H***0 BRACKET
2-6 H***0 WIRE
2-7 H***0 CONSOLE , LEFT
2-8 H***0 BUSHING
2-9 H***0 CONSOLE , LEFT
20 N***2 SCREW
21 N***5 SCREW
22 N***6 SCREW
23 N***7 SCREW
24 H***2 ISOLATION SPONGE
25 H***2 STRIP
3 H***1 TRIM, FRONT
4 H***1 TRIM, RIGHT
5 H***1 TRIM, RIGHT
6 H***1 TRIM, UPPER
7 H***1 TRIM
8 H***1 COVER
9 H***1 COVER
K H***0 BRACKET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
