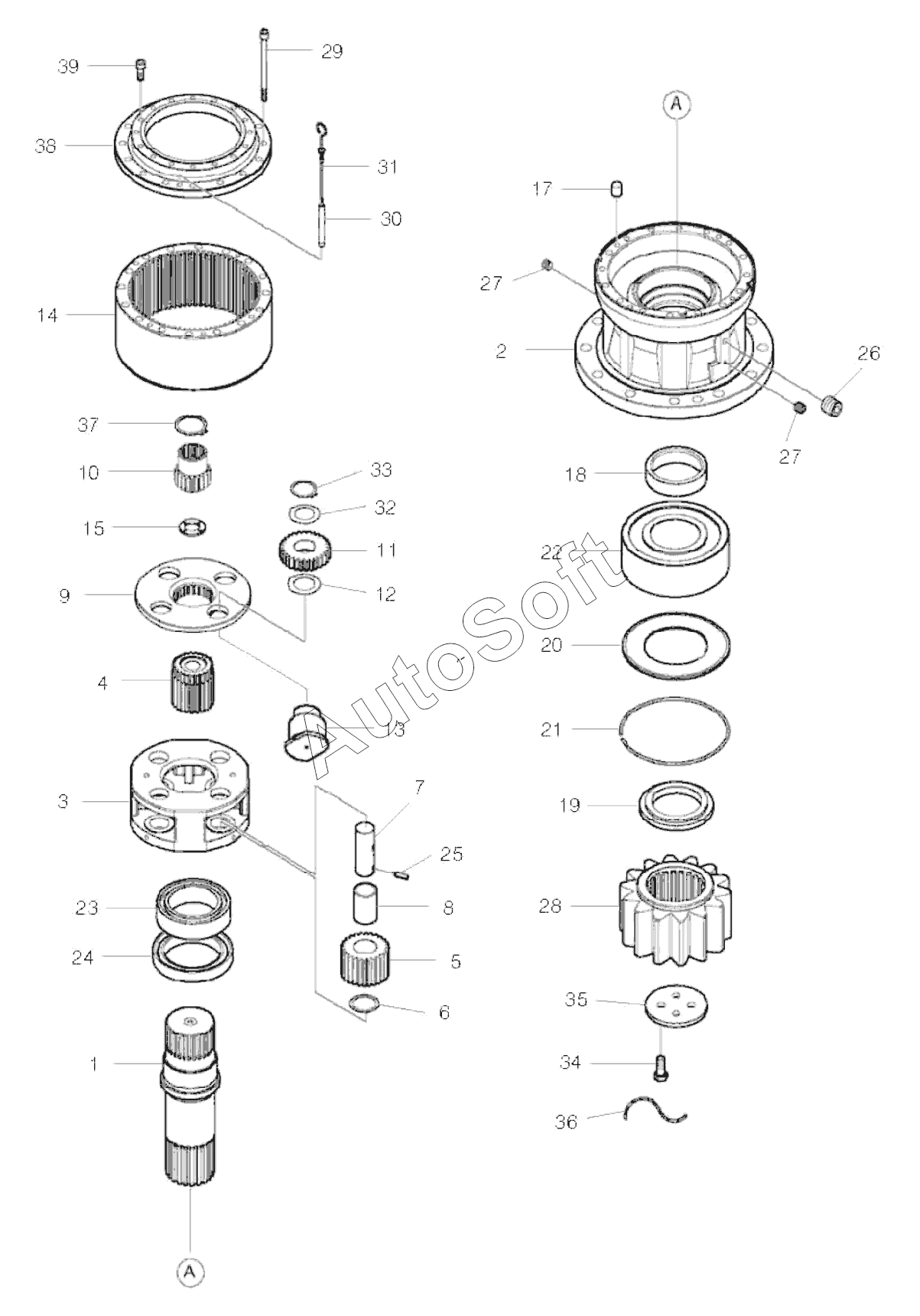

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). REDUCTION GEAR - SWING UNIT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H253002100 | H***0 | Reduction Gear | |
| 1 | H***0 | Shaft | |
| 2 | H***1 | Gear Case | |
| 3 | H***2 | Carrier 2 | |
| 4 | H***3 | Sun Gear 2 | |
| 5 | H***4 | Planetary Gear 2 | |
| 6 | H***5 | Side Plate 2 | |
| 7 | H***6 | Shaft 2 for Pin | |
| 8 | H***7 | Bush 2 | |
| 9 | H***8 | Carrier 1 | |
| 10 | H***9 | Sun Gear 1 | |
| 11 | H***0 | Planetary Gear 1 | |
| 12 | H***1 | Side Plate 1 | |
| 13 | H***2 | Pin Ass'y | |
| 14 | H***3 | Ring Gear | |
| 15 | H***4 | Thrust Plate | |
| 16 | H***5 | Cover | |
| 17 | H***6 | Lock Pin | |
| 18 | H***7 | Spacer | |
| 19 | H***8 | Collar | |
| 20 | H***9 | Plate | |
| 21 | H***0 | Lock Ring | |
| 22 | H***1 | S/R Bearing | |
| 23 | H***2 | S/R Bearing | |
| 24 | H***3 | Cassette Seal | |
| 25 | H***4 | Spring Pin | |
| 26 | H***5 | Plug | |
| 27 | H***6 | Plug | |
| 28 | H***7 | Pinion | |
| 29 | H***8 | Bolt, Socket | |
| 30 | H***9 | Pipe | |
| 31 | H***0 | Level Bar | |
| 32 | H***1 | Side Plate 3 | |
| 33 | H***2 | Snap Ring | |
| 34 | H***3 | Bolt, Socket | |
| 35 | H***4 | Cover | |
| 36 | H***5 | Wire | |
| 37 | H***6 | Snap Ring | |
| 38 | H***7 | Case Cover | |
| 39 | H***8 | Bolt, Socket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
