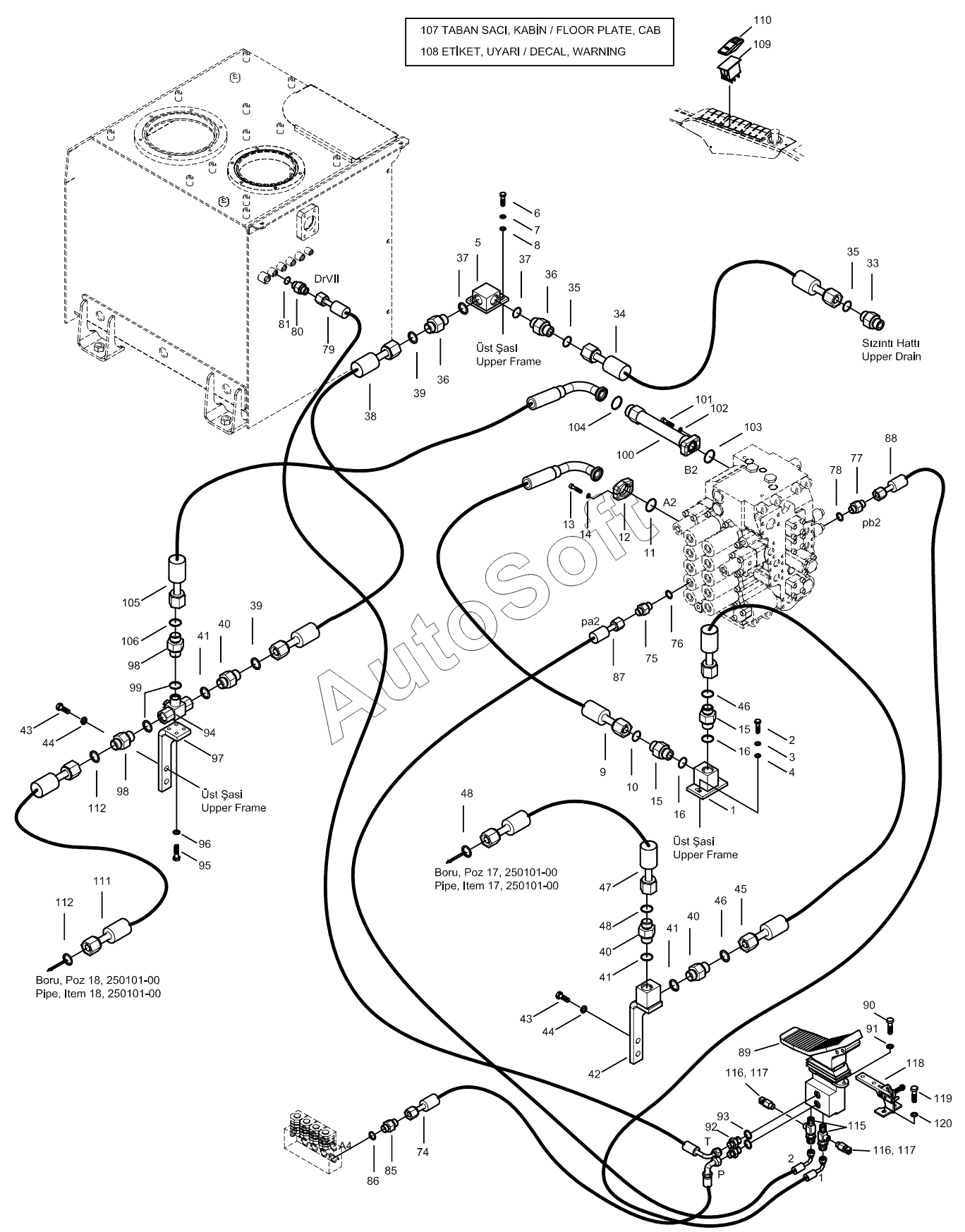

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). DOUBLE ACTING PIPING MOUNTING (2) (OP)
92
101
100
99
98
98
97
96
95
94
93
102
91
90
89
88
87
86
85
81
111
120
119
118
117
117
116
116
115
112
112
80
110
109
108
107
106
105
104
103
10
35
35
34
33
16
16
15
15
14
13
12
11
36
36
9
8
7
6
5
4
3
2
2
45
79
78
77
76
75
74
48
48
47
46
46
1
1
44
44
43
43
42
41
41
41
40
40
40
39
39
38
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Elbow WA, Breaker P. | |
| 2 | N***8 | Bolt, Hex. | |
| 3 | N***0 | Washer, Spr. | |
| 4 | N***1 | Washer, Pln. | |
| 5 | H***0 | Elbow WA, Breaker P. | |
| 6 | N***8 | Bolt, Hex. | |
| 7 | N***0 | Washer, Spr. | |
| 8 | N***1 | Washer, Pln. | |
| 9 | H***0 | Hose | |
| 10 | N***7 | O-Ring | |
| 11 | N***5 | O-Ring | |
| 12 | N***4 | Flange | |
| 13 | N***0 | Bolt, Cyl. Hd. | |
| 14 | N***0 | Washer, Spr. | |
| 15 | N***9 | Connector | |
| 16 | N***5 | O-Ring | |
| 33 | N***1 | Connector | |
| 34 | 9***2 | Hose | |
| 35 | N***7 | O-Ring | |
| 36 | N***9 | Connector | |
| 37 | N***5 | O-Ring | |
| 38 | 9***6 | Hose | |
| 39 | N***7 | O-Ring | |
| 40 | N***9 | Connector | |
| 41 | N***5 | O-Ring | |
| 42 | H***1 | Elbow, W.A. | |
| 43 | N***6 | Bolt, Hex. | |
| 44 | N***4 | Washer, Spr. | |
| 45 | 9***5 | Hose | |
| 46 | N***7 | O-Ring | |
| 47 | 9***7 | Hose Ass'y | |
| 48 | N***7 | O-Ring | |
| 74 | 9***2 | Hose | |
| 75 | N***2 | Connector | |
| 76 | N***2 | O-Ring | |
| 77 | N***2 | Connector | |
| 78 | N***2 | O-Ring | |
| 79 | 9***0 | Hose | |
| 80 | N***2 | Connector | |
| 81 | N***2 | O-Ring | |
| 85 | N***6 | Connector | |
| 86 | N***4 | O-Ring | |
| 87 | 9***4 | Hose | |
| 88 | 9***4 | Hose | |
| 89 | H***0 | Double Acting V/V | |
| 90 | N***6 | Bolt, Hex. | |
| 91 | N***1 | Washer, Spr. | |
| 92 | N***6 | Connector | |
| 93 | N***4 | O-Ring | |
| 94 | H***0 | 3 Way Ball Valve | |
| 95 | N***2 | Bolt, Hex. | |
| 96 | N***0 | Washer, Spr. | |
| 97 | H***0 | Bracket | |
| 98 | N***0 | Connector | |
| 99 | N***7 | O-Ring | |
| 100 | H***1 | Pipe WA | |
| 101 | N***2 | Bolt, Cylinder Head | |
| 102 | N***0 | Washer, Spr. | |
| 103 | N***5 | O-Ring | |
| 104 | N***7 | O-Ring | |
| 105 | 9***6 | Hose | |
| 106 | N***7 | O-Ring | |
| 107 | H***1 | Floor Plate | |
| 108 | H***0 | Wning Decal | |
| 109 | 5***0 | Switch, Aircon.-Working Lamp | |
| 110 | 5***0 | Button | |
| 111 | 9***6 | Hose | |
| 112 | N***7 | O-Ring | |
| 113 | H***0 | Connector | |
| 114 | N***4 | O-Ring | |
| 115 | H***0 | Tee | |
| 116 | H***0 | Switch, Pressure | |
| 117 | H***0 | Cover | |
| 118 | H***0 | LOCK | |
| 119 | N***8 | Bolt, Cyl. Hd. | |
| 120 | N***0 | Washer, Spr. |
