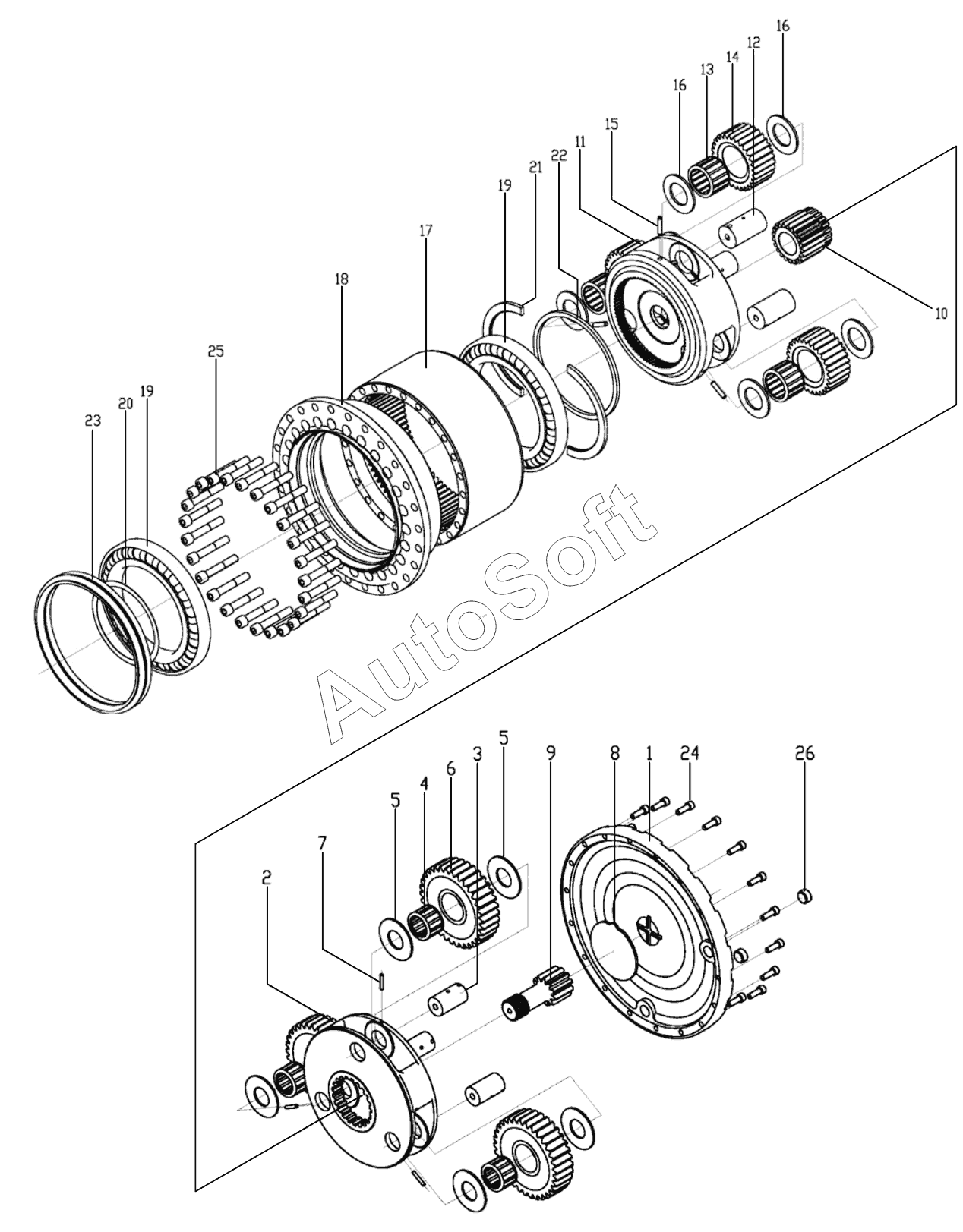

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). REDUCTION GEAR - TRAVEL UNIT
H349025080
18
19
19
20
H349025075
H349025076
H349025077
H349025078
H349025079
17
H349025081
21
22
23
24
25
26
9
1
2
3
4
5
5
6
7
8
H259025001
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H259025001 | H***1 | Reduction Gear | |
| H349025075 | H***5 | Shim, t=1.3 | |
| H349025076 | H***6 | Shim, t=1.4 | |
| H349025077 | H***7 | Shim, t=1.5 | |
| H349025078 | H***8 | Shim, t=1.6 | |
| H349025079 | H***9 | Shim, t=1.7 | |
| H349025080 | H***0 | Shim, t=1.8 | |
| H349025081 | H***1 | Shim, t=1.9 | |
| 1 | H***2 | Cover | |
| 2 | H***3 | Carrier 1 | |
| 3 | H***4 | Carrier Pin 1 | |
| 4 | H***5 | Needle Bearing | |
| 5 | H***6 | Thrust Washer | |
| 6 | H***7 | Planetary Gear 1 | |
| 7 | H***8 | Spring Pin | |
| 8 | H***9 | Thrust Plate | |
| 9 | H***0 | Sun Gear 1 | |
| 10 | H***1 | Sun Gear 2 | |
| 11 | H***2 | Carrier 2 | |
| 12 | H***3 | Carrier Pin 2 | |
| 13 | H***4 | Needle Bearing | |
| 14 | H***5 | Planetary Gear 2 | |
| 15 | H***6 | Spring Pin | |
| 16 | H***7 | Thrust Washer | |
| 17 | H***8 | Ring Gear | |
| 18 | H***9 | Housing | |
| 19 | H***0 | Bearing | |
| 20 | H***1 | Shim KIT | |
| 21 | H***2 | Lock Washer | |
| 22 | H***3 | Support Ring | |
| 23 | H***4 | Floating Seal | |
| 24 | H***5 | Hex. Socket Hd. Bolt | |
| 25 | H***6 | Hex. Socket Hd. Bolt | |
| 26 | H***7 | Hex. Soc. Taper Plug |
