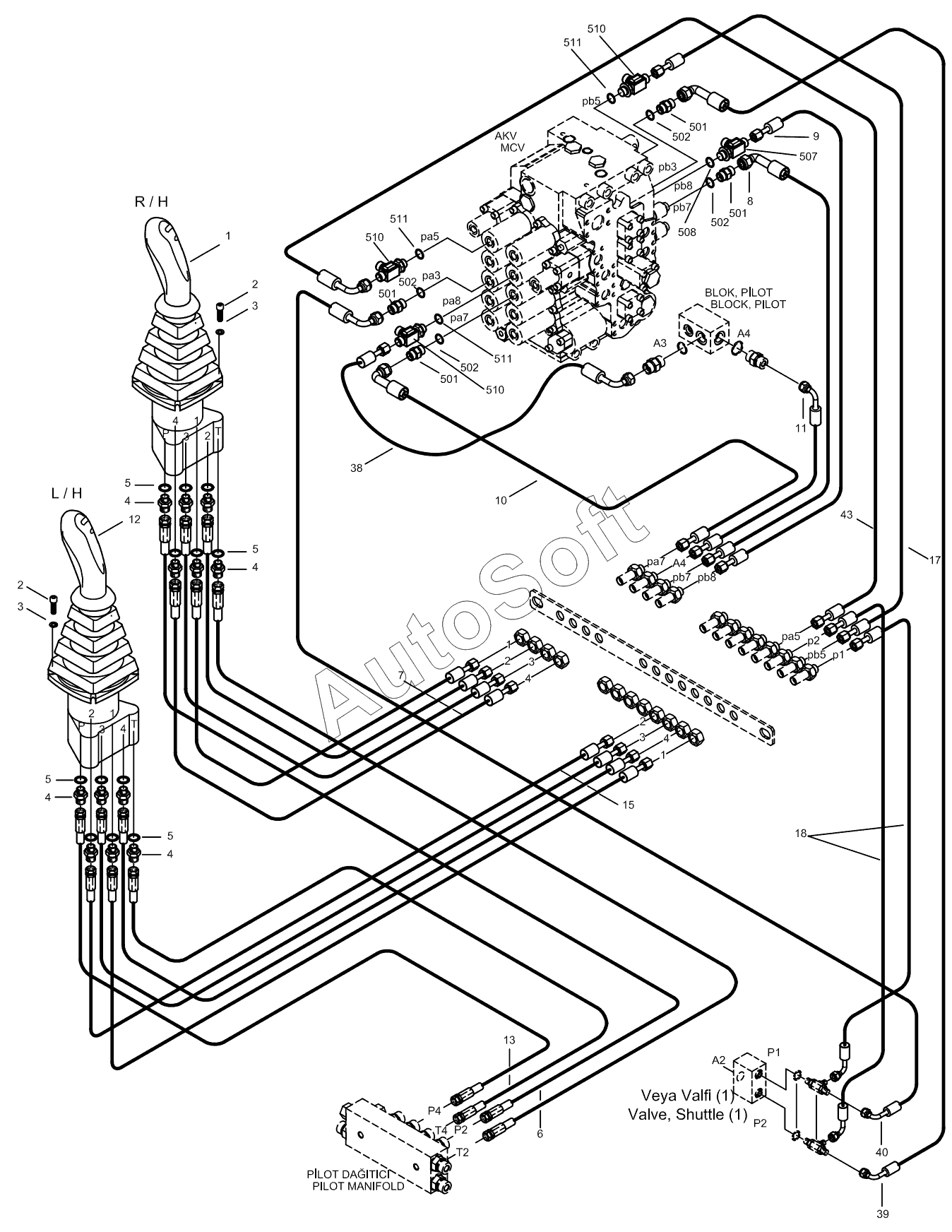

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). PILOT PIPING MOUNTING 1 (1/2)
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
6
7
8
9
10
11
12
12
13
15
17
18
38
39
40
43
501
501
501
501
502
502
502
502
507
508
510
510
510
511
511
511
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***1 | Joistic Ass'y, R/H | |
| 1 | H***2 | Joistic ass' y, r/ h | |
| 2 | N***6 | Bolt, Cyl. Hd. | |
| 3 | N***8 | Washer, Spr. | |
| 4 | N***6 | Connector | |
| 5 | N***9 | O-Ring | |
| 6 | 9***7 | Hose Ass'y | |
| 7 | 9***0 | Hose Ass'y | |
| 8 | 9***6 | Hose Ass'y | |
| 9 | 9***0 | Hose Ass'y | |
| 10 | 9***6 | Hose Ass'y | |
| 11 | 9***7 | Hose Ass'y | |
| 12 | H***1 | Joistic Ass'y, L/H | |
| 12 | H***2 | Joistic ass' y, l/ h | |
| 13 | 9***0 | Hose Ass'y | |
| 15 | 9***7 | Hose Ass'y | |
| 17 | 9***8 | Hose Ass'y | |
| 18 | 9***7 | Hose Ass'y | |
| 38 | 9***9 | Hose Ass'y | |
| 39 | 9***2 | Hose | |
| 40 | 9***2 | Hose Ass'y | |
| 43 | 9***8 | Hose Ass'y | |
| 501 | N***2 | Connector | |
| 502 | N***2 | O-Ring | |
| 507 | H***2 | Tee | |
| 508 | N***2 | O-Ring | |
| 510 | N***4 | Tee | |
| 511 | N***2 | O-Ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
