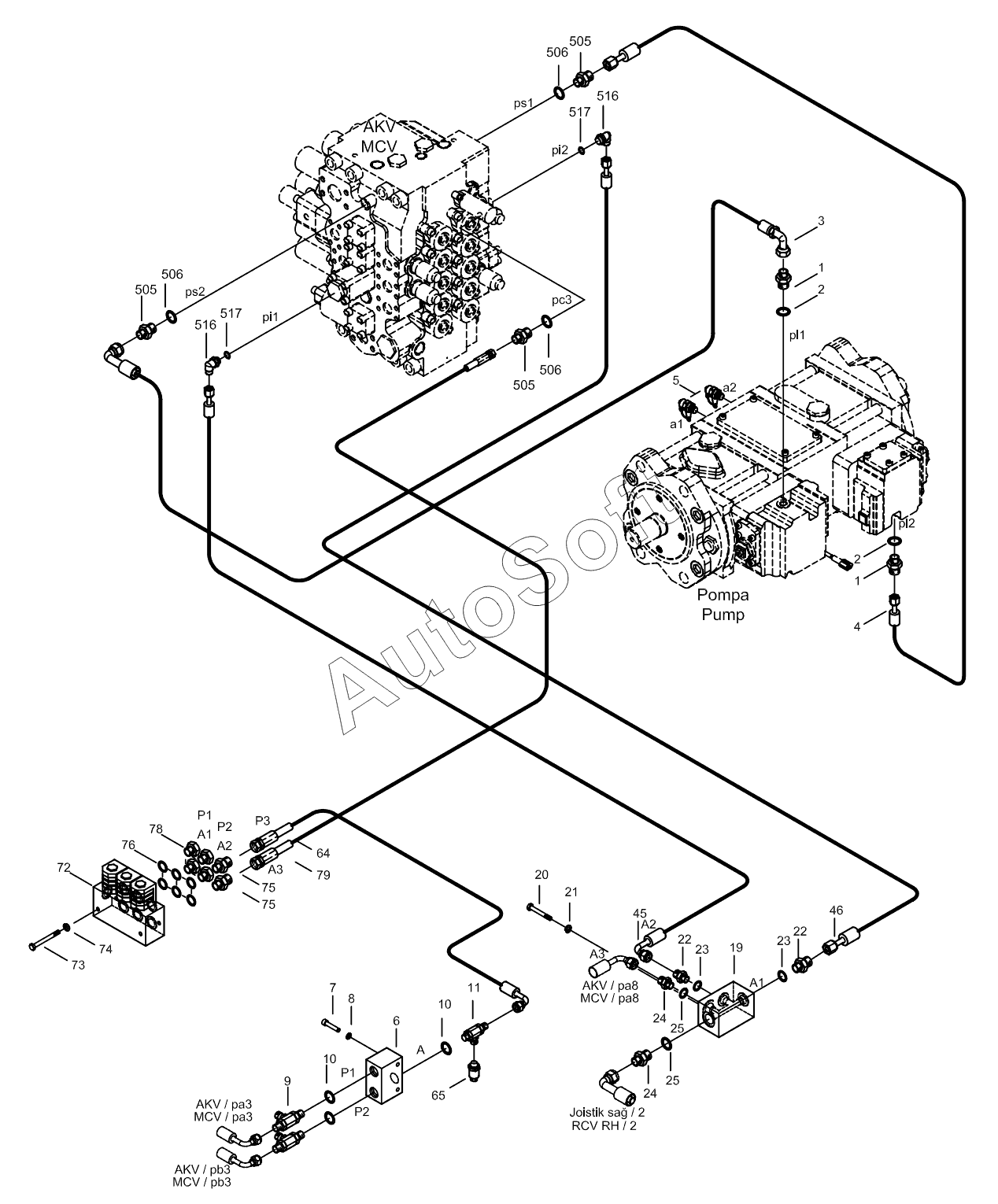

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). PILOT PIPING MOUNTING 2 (1/2)
76
45
46
64
65
72
73
74
75
75
25
25
78
79
80
505
505
505
506
506
506
516
516
517
517
10
10
2
2
3
4
5
6
7
8
9
1
1
11
19
20
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***1 | Connector | |
| 2 | N***4 | O-Ring | |
| 3 | 9***6 | Hose Ass'y | |
| 4 | 9***0 | Hose Ass'y | |
| 5 | F***0 | Coupling, Screw | |
| 6 | H***1 | Valve Shuttle | |
| 7 | N***8 | Bolt, Cyl. Hd. | |
| 8 | N***8 | Washer, Spr. | |
| 9 | N***4 | Tee | |
| 10 | N***4 | O-Ring | |
| 11 | H***2 | FITTING, TEE | |
| 19 | H***0 | Block, Pilot | |
| 20 | N***0 | Bolt | |
| 21 | N***0 | Washer, Spr. | |
| 22 | N***1 | Connector | |
| 23 | N***4 | O-Ring | |
| 24 | N***2 | Connector | |
| 25 | N***2 | O-Ring | |
| 45 | 9***4 | Hose | |
| 46 | 9***2 | Hose Assy. | |
| 64 | 9***1 | Hose Ass'y | |
| 65 | H***0 | Switch, Pressure | |
| 72 | H***0 | 3-Solenoid Priority V/V | |
| 73 | N***8 | Bolt, Hex. | |
| 74 | N***0 | Washer, Spr. | |
| 75 | N***8 | Connector | |
| 76 | N***2 | O-Ring | |
| 78 | N***1 | Plug | |
| 79 | 9***0 | Hose Ass'y | |
| 80 | H***0 | Cover | |
| 505 | N***1 | Connector | |
| 506 | N***4 | O-Ring | |
| 516 | N***1 | Elbow | |
| 517 | N***4 | O-Ring |
