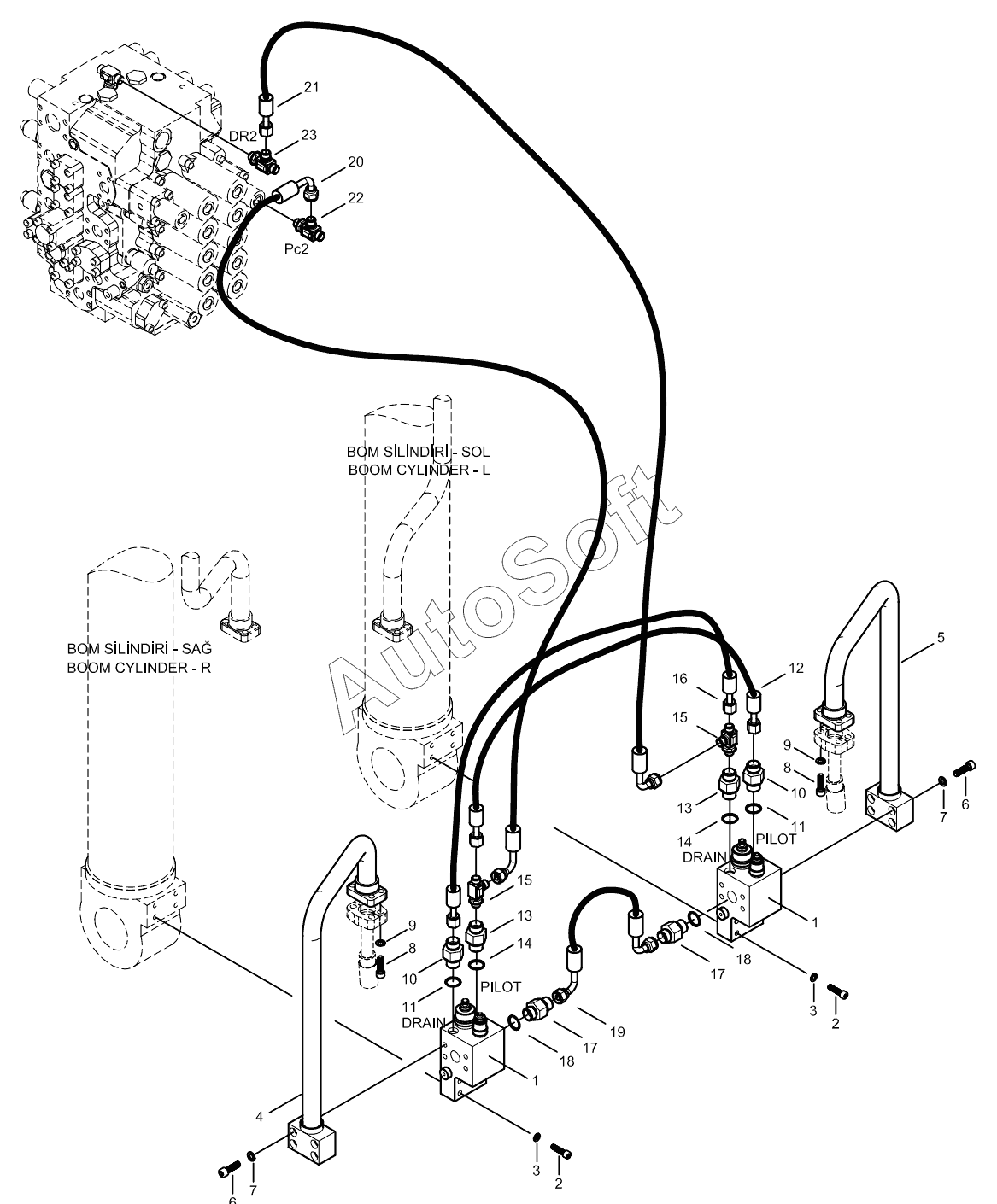

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). BOOM SAFETY LOCK SYSTEM (OP)
1
1
2
2
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
17
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H250190000 | H***0 | Boom Safety L. Sys. | |
| 1 | H***0 | Boom Lock V/V | |
| 2 | N***6 | Bolt, Cyl. Hd. | |
| 3 | N***1 | Washer, Spr. | |
| 4 | H***0 | Pipe Ass'y, R | |
| 5 | H***0 | Pipe Ass'y, L | |
| 6 | N***2 | Bolt, Cyl. Head | |
| 7 | N***1 | Washer, Spr. | |
| 8 | N***2 | Bolt, Cylinder Head | |
| 9 | N***0 | Washer, Spr. | |
| 10 | N***1 | Connector | |
| 11 | N***4 | O-Ring | |
| 12 | 9***8 | HOSE ASSY | |
| 13 | N***1 | Connector | |
| 14 | N***4 | O-Ring | |
| 15 | N***2 | Tee | |
| 16 | 9***8 | HOSE ASSY | |
| 17 | N***6 | Connector | |
| 18 | N***2 | O-Ring | |
| 19 | 9***2 | Hose Ass'y | |
| 20 | 9***4 | Hose Ass'y | |
| 21 | 9***2 | Hose Ass'y | |
| 22 | N***2 | Tee | |
| 23 | H***1 | Tee |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
