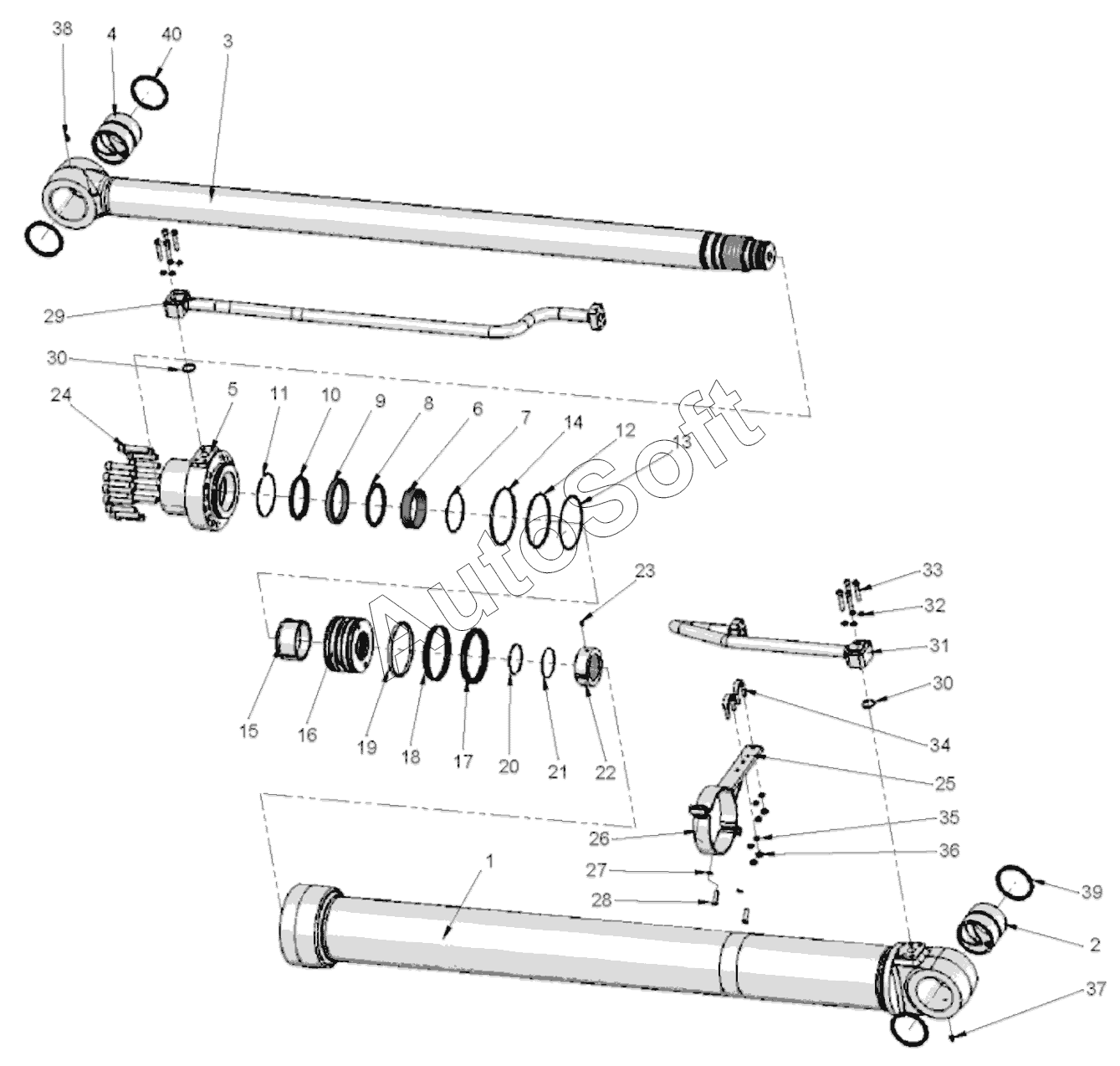

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). BOOM CYLINDER (R/L)
31
22
23
24
25
26
27
28
29
29
30
30
31
21
32
33
34
35
36
37
38
39
40
H259038050
10
1
2
3
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H259038050 | H***0 | Seal KIT | |
| 1 | H***7 | Tube | |
| 1 | H***a | Tube | |
| 2 | H***2 | Bush | |
| 3 | H***8 | Rod Ass'y | |
| 3 | H***a | Rod Ass'y | |
| 4 | H***9 | Bush | |
| 5 | H***4 | Rod Cover | |
| 6 | H***5 | DD-Bush | |
| 7 | H***6 | Retaining Ring | |
| 8 | H***7 | Buffer Seal | |
| 9 | H***8 | U-Packing | |
| 10 | H***9 | Dust Wiper | |
| 11 | H***0 | Retaining Ring | |
| 12 | H***1 | O-Ring | |
| 13 | H***2 | Back Up Ring | |
| 14 | H***3 | O-Ring | |
| 15 | H***4 | Cushion Ring | |
| 16 | H***5 | Piston | |
| 17 | H***6 | Slipper Seal | |
| 18 | H***7 | Wear Ring | |
| 19 | H***8 | Dust Ring | |
| 20 | H***9 | O-Ring | |
| 21 | H***0 | Back Up Ring | |
| 22 | H***1 | Piston Nut | |
| 23 | H***2 | Set, Screw | |
| 24 | H***3 | BOLT | |
| 25 | H***0 | Pipe Band Ass'y-H | |
| 26 | H***1 | Pipe Band | |
| 27 | H***1 | Spring Washer | |
| 28 | H***2 | Bolt, Hex. | |
| 29 | H***3 | Pipe Ass'y, RH | |
| 29 | H***4 | Pipe Ass'y, LH | |
| 30 | H***5 | O-Ring | |
| 31 | H***6 | Pipe Ass'y, RH | |
| 31 | H***7 | Pipe Ass'y, LH | |
| 32 | H***5 | Spring Washer | |
| 33 | H***9 | Hex. Socket Bolt | |
| 34 | H***0 | U-Bolt | |
| 35 | H***1 | Spring Washer | |
| 36 | H***2 | Hex. Nut | |
| 37 | H***3 | GREASE NIPPLE | |
| 38 | H***8 | GREASE NIPPLE | |
| 39 | H***4 | Pin Wiper | |
| 40 | H***9 | Pin Wiper |
