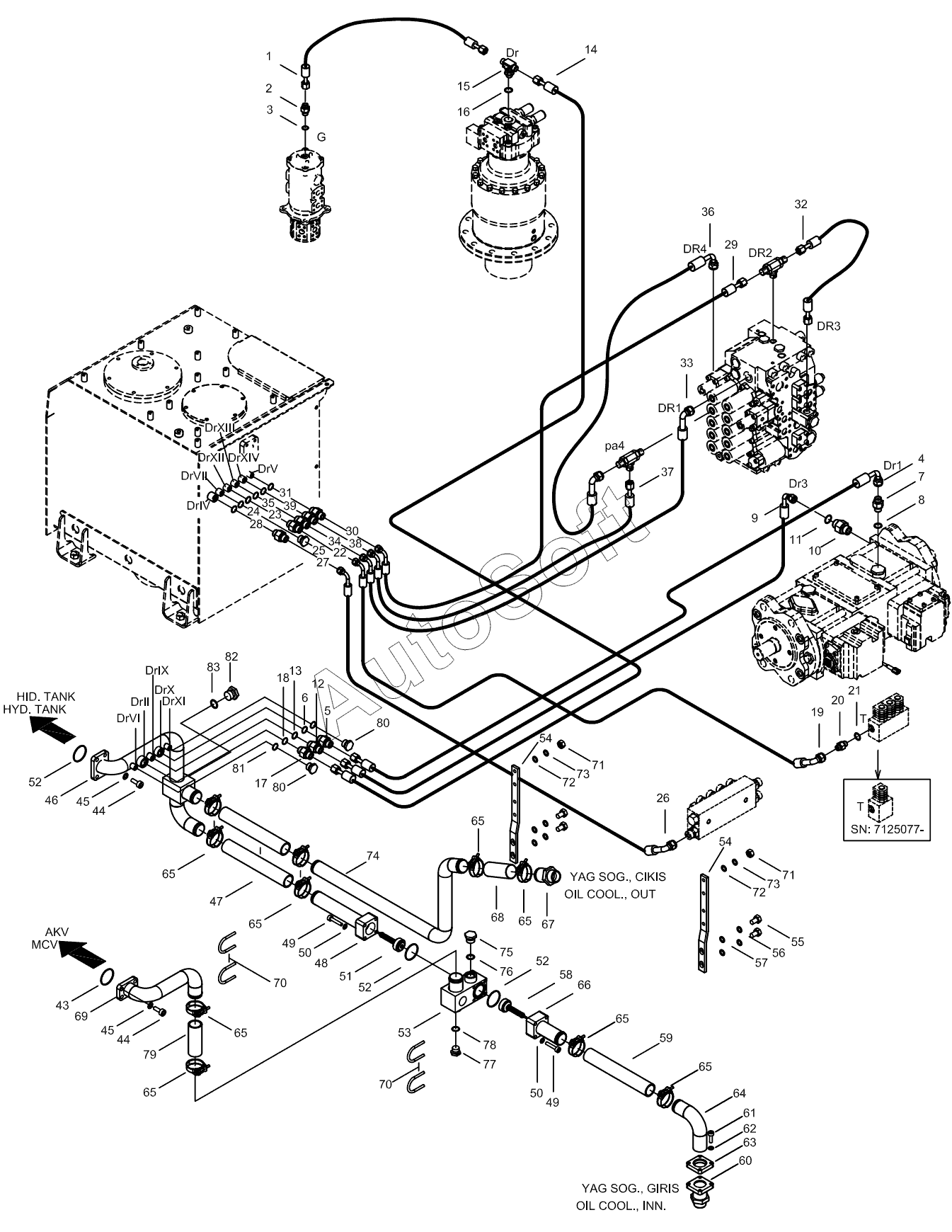

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). UPPER DRAIN AND RETURN PIPING MOUNTING
54
54
63
62
61
60
59
58
57
56
55
64
53
52
52
52
51
50
50
49
49
48
47
46
45
45
74
83
82
81
80
80
79
78
77
76
75
44
44
73
73
72
72
71
71
70
70
69
68
67
66
65
65
65
65
65
65
65
65
11
20
19
18
17
16
15
14
13
12
21
10
9
8
7
6
5
4
3
2
31
43
39
38
37
36
35
34
33
32
1
30
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Hose Ass'y | |
| 2 | N***3 | Connector | |
| 3 | N***3 | O-Ring | |
| 4 | 9***7 | Hose Ass'y | |
| 5 | N***4 | Connector | |
| 6 | N***6 | O-Ring | |
| 7 | N***4 | Connector | |
| 8 | N***6 | O-Ring | |
| 9 | 9***7 | Hose | |
| 10 | N***7 | Connector | |
| 11 | N***3 | O-Ring | |
| 12 | N***7 | Connector | |
| 13 | N***3 | O-Ring | |
| 14 | 9***7 | Hose Ass'y | |
| 15 | N***6 | Tee | |
| 16 | N***3 | O-Ring | |
| 17 | N***2 | Connector | |
| 18 | N***1 | O-Ring | |
| 19 | 9***3 | Hose Ass'y | |
| 20 | N***2 | Connector | |
| 21 | N***3 | O-Ring | |
| 22 | N***2 | Connector | |
| 23 | N***3 | O-Ring | |
| 24 | N***1 | Plug | |
| 25 | N***3 | O-Ring | |
| 26 | 9***2 | Hose Ass'y | |
| 27 | N***3 | Connector | |
| 28 | N***3 | O-Ring | |
| 29 | 9***0 | Hose Ass'y | |
| 30 | N***1 | Connector | |
| 31 | N***4 | O-Ring | |
| 32 | 9***7 | Hose Ass'y | |
| 33 | 9***0 | Hose Ass'y | |
| 34 | N***2 | Connector | |
| 35 | N***3 | O-Ring | |
| 36 | 9***3 | Hose Ass'y | |
| 37 | 9***7 | Hose Ass'y | |
| 38 | N***2 | Connector | |
| 39 | N***3 | O-Ring | |
| 43 | N***5 | O-Ring | |
| 44 | N***6 | Bolt, Cyl. Hd. | |
| 45 | N***1 | Washer, Spr. | |
| 46 | H***0 | Pipe, WA | |
| 47 | H***1 | Hose, Return Line | |
| 48 | H***1 | Flange, WA | |
| 49 | N***8 | Bolt, Cyl. Head | |
| 50 | N***0 | Washer, Spr. | |
| 51 | H***0 | Check V/V, Bypass | |
| 52 | N***6 | O-Ring | |
| 53 | H***1 | Pipe, WA | |
| 54 | H***0 | Support | |
| 55 | N***0 | Bolt, Hex. | |
| 56 | N***4 | Washer, Spr. | |
| 57 | N***7 | Washer, Pln. | |
| 58 | H***0 | Check V/V, Return | |
| 59 | H***1 | Hose, Return Line | |
| 60 | H***0 | Flange, WA | |
| 61 | N***0 | Bolt, Cyl. Hd. | |
| 62 | N***0 | Washer, Spr. | |
| 63 | H***0 | Flange | |
| 64 | H***0 | Pipe, WA | |
| 65 | N***3 | Clamp | |
| 66 | H***1 | Flange WA | |
| 67 | H***0 | Flange WA | |
| 68 | H***1 | Hose, Return Line | |
| 69 | H***0 | Pipe, WA | |
| 70 | N***0 | U-Bolt | |
| 71 | N***2 | Nut, Hex. | |
| 72 | N***7 | Washer, Pln. | |
| 73 | N***0 | Washer, Spr. | |
| 74 | H***0 | Pipe, WA | |
| 75 | N***5 | Plug | |
| 76 | N***1 | O-Ring | |
| 77 | N***3 | Plug | |
| 78 | N***1 | O-Ring | |
| 79 | H***1 | Hose, Return Line | |
| 80 | N***4 | Plug | |
| 81 | N***4 | O-Ring | |
| 82 | N***2 | Plug | |
| 83 | N***4 | O-Ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
