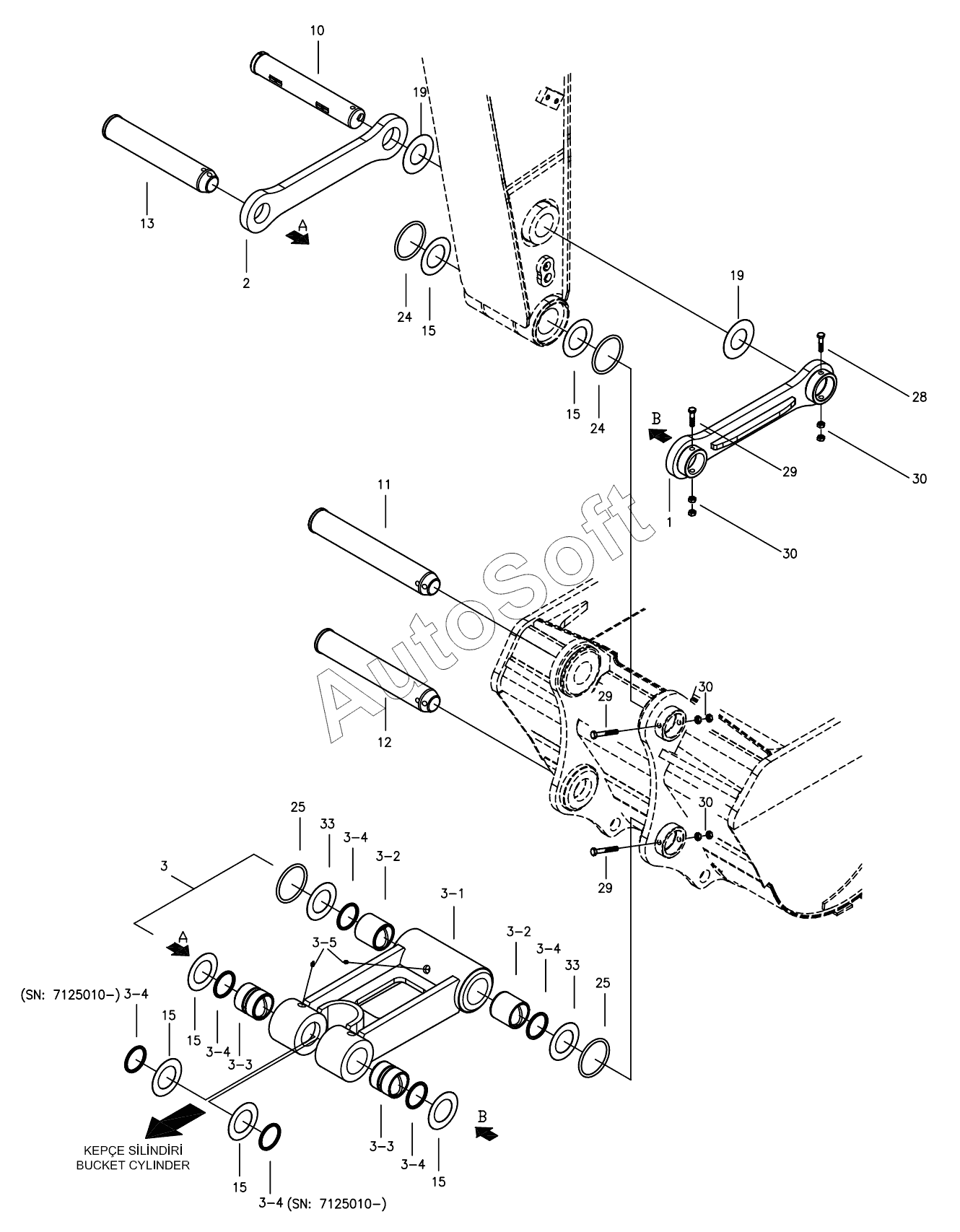

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). WORKING ATTACHMENT CONTROL
1
2
3
3
3_1
3_1
3_1
3_2
3_2
3_3
3_3
3_3
3_3
3_3
3_3
3_4
3_4
3_4
3_4
3_4
3_4
3_4
3_4
3_4
3_4
3_4
3_4
3_5
10
11
12
13
15
15
15
15
15
15
19
19
24
24
25
25
28
29
29
29
30
30
30
30
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Yoke W.A., L/H | |
| 10 | H***1 | Pin | |
| 11 | H***0 | Pin | |
| 12 | H***0 | Pin | |
| 13 | H***0 | Pin | |
| 15 | H***0 | Shim | |
| 19 | H***0 | Shim | |
| 2 | H***0 | Yoke W.A., R/H | |
| 24 | H***0 | O-Ring | |
| 25 | H***0 | O-Ring | |
| 28 | N***8 | Bolt, Hex. | |
| 29 | N***0 | Bolt, Hex. | |
| 3 | H***0 | Link Ass'y | |
| 3 | H***1 | Link Ass'y | |
| 30 | N***4 | Nut, Hex. | |
| 33 | H***0 | Shim | |
| 3_1 | H***0 | Link W.A. | |
| 3_1 | H***1 | Link W.A. | |
| 3_1 | H***2 | Link W.A. | |
| 3_2 | H***0 | Bushing | |
| 3_3 | H***0 | Bushing | |
| 3_3 | H***1 | Bushing | |
| 3_4 | N***6 | Seal Dust | |
| 3_4 | N***6 | Seal Dust | |
| 3_5 | N***0 | Grease, Nipple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
