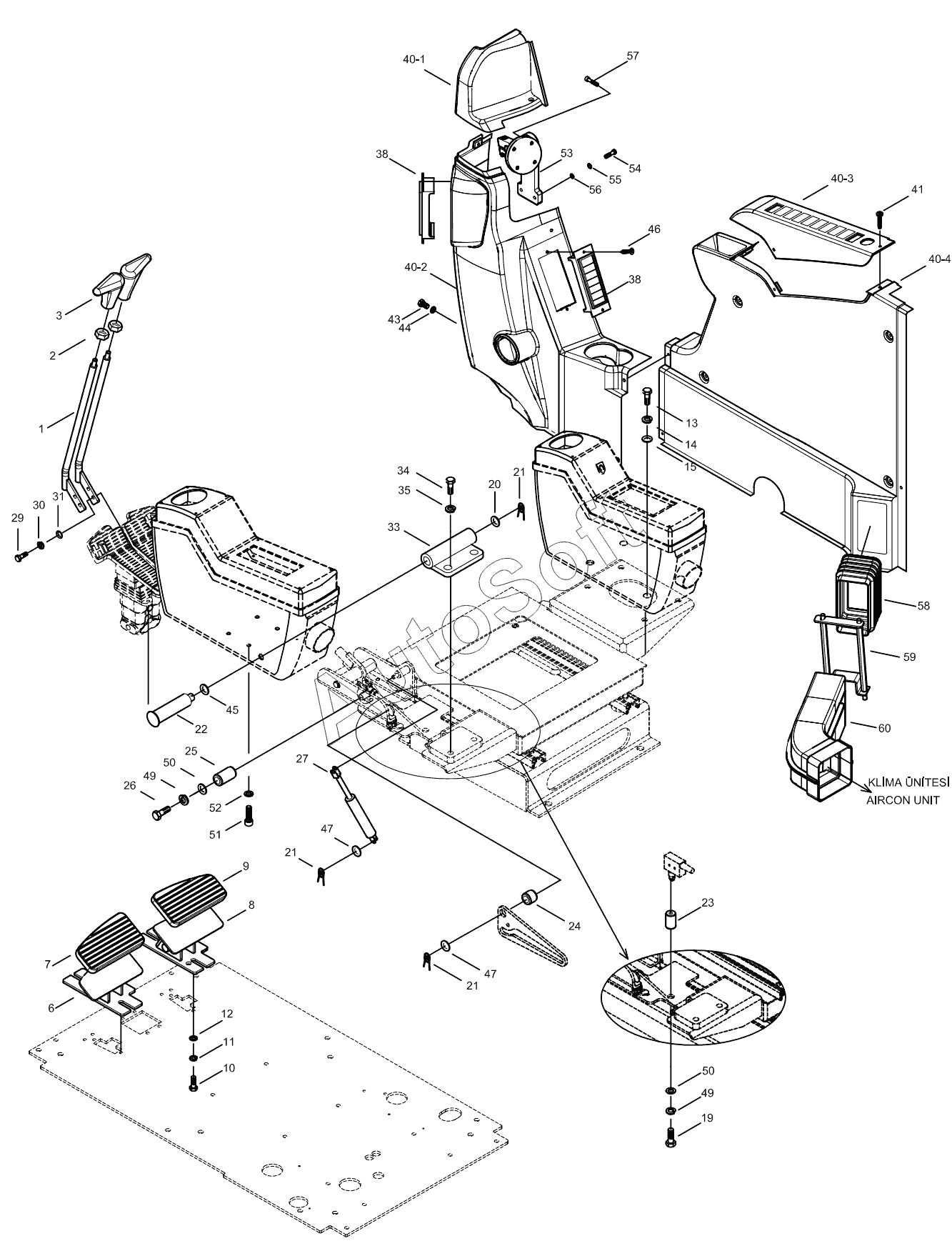

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). CAB INTERIOR MOUNTING (2)
1
2
3
6
7
8
9
10
11
12
13
14
15
16
19
20
21
21
21
22
23
24
25
26
27
29
30
31
33
34
35
38
38
40
40_1
40_2
40_3
40_4
41
43
44
45
46
47
47
48
49
49
50
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***3 | Lever Ass'y | |
| 10 | N***6 | BOLT M10x30 | |
| 11 | N***1 | Washer, Spr. | |
| 12 | N***1 | Washer, Pln. | |
| 13 | N***8 | Bolt, Cyl. Hd. | |
| 14 | N***0 | Washer, Spr. | |
| 15 | N***0 | Washer, Pln. | |
| 16 | N***6 | Screw | |
| 19 | N***4 | Bolt, Hex. | |
| 2 | Н***0 | Nut, Hex. | |
| 20 | N***0 | Washer, Pln. | |
| 21 | N***5 | Pin, Split | |
| 22 | Н***0 | Pin, Console (L/H) | |
| 23 | Н***0 | Pin, Locking Ass'y | |
| 24 | Н***0 | Polyamide, Wedge | |
| 25 | Н***0 | Pin, Hook | |
| 26 | N***8 | Bolt, Hex. | |
| 27 | Н***0 | Gas Spring | |
| 29 | N***4 | Bolt, Cyl. Hd. | |
| 3 | Н***2 | Knob | |
| 30 | N***0 | Washer, Spr. | |
| 31 | N***0 | Washer, Pln. | |
| 33 | Н***0 | Bushing, W.A. | |
| 34 | N***8 | Bolt, Hex. | |
| 35 | N***2 | Washer, Spr. | |
| 38 | F***1 | Louver | |
| 40 | Н***4 | Console, Front | |
| 40_1 | Н***0 | Console, R, FR, Upper | |
| 40_2 | Н***0 | Air Link, R, FR | |
| 40_3 | Н***0 | Console, Switches | |
| 40_4 | Н***0 | Air Link, R, FR | |
| 41 | N***4 | Screw | |
| 43 | N***4 | Bolt, Hex. | |
| 44 | N***4 | Washer, Pln. | |
| 45 | Н***0 | Washer, Pln | |
| 46 | N***6 | Screw | |
| 47 | N***7 | Washer, Pln. | |
| 48 | N***6 | Screw | |
| 49 | N***0 | Washer, Spr. | |
| 50 | N***1 | Washer, Pln. | |
| 51 | N***6 | BOLT | |
| 52 | N***8 | Washer, Spr. | |
| 53 | H***0 | Instrument Panel Arm | |
| 54 | N***8 | Bolt, Hex. | |
| 55 | N***0 | Washer, Spr. | |
| 56 | N***1 | Washer, Pln. | |
| 57 | N***0 | BOLT M6x12 | |
| 58 | H***0 | Bellow | |
| 59 | H***0 | Connector | |
| 6 | Н***2 | Bracket, Foot Rest, L | |
| 60 | H***0 | Air Link | |
| 7 | Н***1 | Rubber, L/H | |
| 8 | Н***1 | Bracket, Foot Rest, R | |
| 9 | Н***1 | Rubber,R/H |
