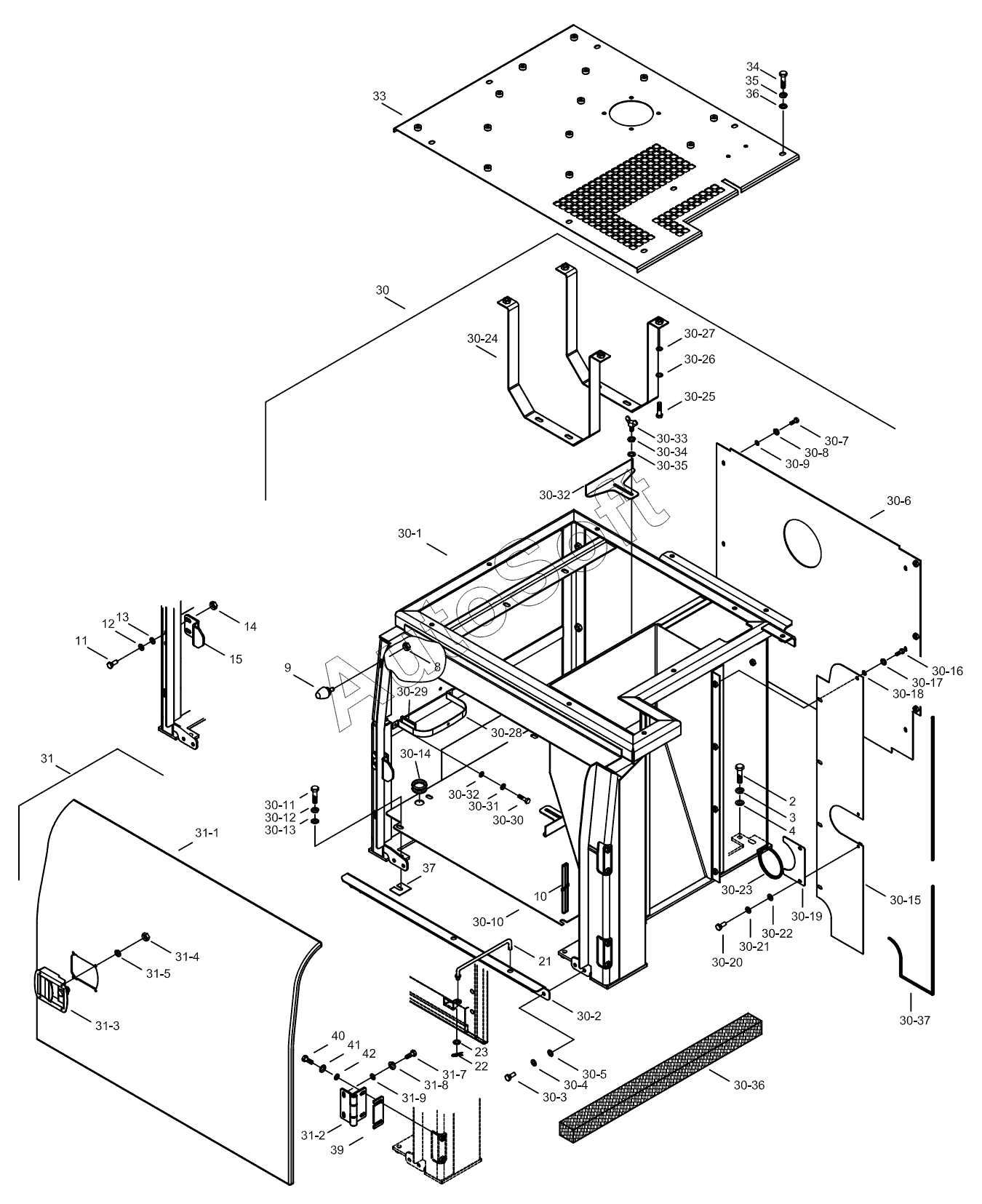

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). COWLING MOUNTING (4)
2
3
4
8
9
10
11
12
13
14
15
15
15
21
21
22
23
30
30
30
30
30_1
30_1
30_1
30_1
30_2
30_2
30_3
30_4
30_5
30_6
30_7
30_8
30_9
30_10
30_10
30_11
30_12
30_13
30_14
30_15
30_16
30_17
30_18
30_19
30_20
30_21
30_22
30_23
30_24
30_25
30-26
30_27
30_28
30_29
30_30
30_31
30_32
30_32
30_33
30_34
30_35
30_36
30_37
31
31
31
31_1
31_1
31_1
31_2
31_2
31_3
31_3
31_4
31_5
31_7
31_8
31_9
33
33
34
35
36
37
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 9***0 | Wheather Strip | |
| 11 | N***2 | Bolt, Hex. | |
| 12 | N***1 | Washer, Spr. | |
| 13 | N***0 | Washer, Pln. | |
| 14 | N***6 | Nut, Hex. | |
| 15 | H***1 | Plate, Lock | |
| 15 | H***2 | Plate, Lock | |
| 15 | H***3 | Plate, Lock | |
| 2 | N***8 | Bolt, Hex. | |
| 21 | H***0 | B, Lock | |
| 21 | H***1 | Bar, Lock | |
| 22 | N***5 | Pin, Split | |
| 23 | N***0 | Washer, Pln. | |
| 3 | N***2 | Washer, Spr. | |
| 30 | H***0 | Support Ass'y, Filter | |
| 30 | H***1 | Support Ass'y, Filter | |
| 30 | H***2 | Support Ass'y, Filter | |
| 30 | H***3 | Support Ass'y, Filter | |
| 30-26 | N***1 | Washer, Spr. | |
| 30_1 | H***0 | Support WA | |
| 30_1 | H***1 | Support WA | |
| 30_1 | H***2 | Support WA | |
| 30_1 | H***3 | Support WA | |
| 30_10 | H***0 | Cover, Tool Box | |
| 30_10 | H***1 | Cover, Tool Box | |
| 30_11 | N***6 | Bolt, Hex. | |
| 30_12 | N***1 | Washer, Spr. | |
| 30_13 | N***1 | Washer, Pln. | |
| 30_14 | 9***0 | Gromet | |
| 30_15 | H***0 | Support, Sponge | |
| 30_16 | N***4 | Bolt, Hex. | |
| 30_17 | N***0 | Washer, Spr. | |
| 30_18 | N***6 | Washer, Pln. | |
| 30_19 | Н***0 | Support | |
| 30_2 | H***0 | Support | |
| 30_2 | H***1 | Support | |
| 30_20 | N***4 | Bolt, Hex. | |
| 30_21 | N***8 | Washer, Spr. | |
| 30_22 | N***3 | Washer, Pln. | |
| 30_23 | 9***0 | Gromet | |
| 30_24 | Н***0 | Holder WA, Filter | |
| 30_25 | N***2 | Bolt, Hex. | |
| 30_27 | N***1 | Washer, Pln. | |
| 30_28 | Н***0 | Holder, Washer Tank | |
| 30_29 | Н***0 | Rubber | |
| 30_3 | N***4 | Bolt, Hex. | |
| 30_30 | N***8 | Bolt, Hex. | |
| 30_31 | N***3 | Washer, Pln. | |
| 30_32 | Н***0 | Holder Bracket, Tool | |
| 30_33 | N***4 | Wing Screw | |
| 30_34 | N***0 | Washer, Spr. | |
| 30_35 | N***6 | Washer, Pln. | |
| 30_36 | Н***0 | Sponge | |
| 30_37 | 9***0 | Wheather Strip | |
| 30_4 | N***0 | Washer, Spr. | |
| 30_5 | N***6 | Washer, Pln. | |
| 30_6 | H***0 | Cover, Filter | |
| 30_7 | N***8 | Bolt, Hex. | |
| 30_8 | N***0 | Washer, Spr. | |
| 30_9 | N***6 | Washer, Pln. | |
| 31 | Н***0 | Door Ass'y | |
| 31 | Н***1 | Door Ass'y | |
| 31 | Н***2 | Door Ass'y | |
| 31_1 | Н***0 | Door WA | |
| 31_1 | Н***1 | Door WA | |
| 31_1 | Н***2 | Door WA | |
| 31_2 | Н***0 | Hinge | |
| 31_2 | Н***1 | Hinge | |
| 31_3 | Н***1 | Lock Ass'y | |
| 31_3 | Н***2 | Lock Ass'y | |
| 31_4 | N***6 | Nut, Hex. | |
| 31_5 | N***1 | Washer, Pln. | |
| 31_7 | N***8 | Bolt, Hex. | |
| 31_8 | N***1 | Washer, Pln. | |
| 31_9 | N***1 | Washer, Spr. | |
| 33 | Н***0 | Cover, Filter | |
| 33 | Н***1 | Cover, Filter | |
| 34 | N***6 | Bolt, Hex. | |
| 35 | N***1 | Washer, Spr. | |
| 36 | N***0 | Washer, Pln. | |
| 37 | Н***0 | Shim | |
| 39 | Н***2 | Shim, Adjustment | |
| 4 | N***3 | Washer, Pln. | |
| 40 | N***8 | Bolt, Hex. | |
| 41 | N***1 | Washer, Spr. | |
| 42 | N***0 | Washer, Pln. | |
| 8 | N***6 | Nut, Hex. | |
| 9 | H***0 | Stopper |
