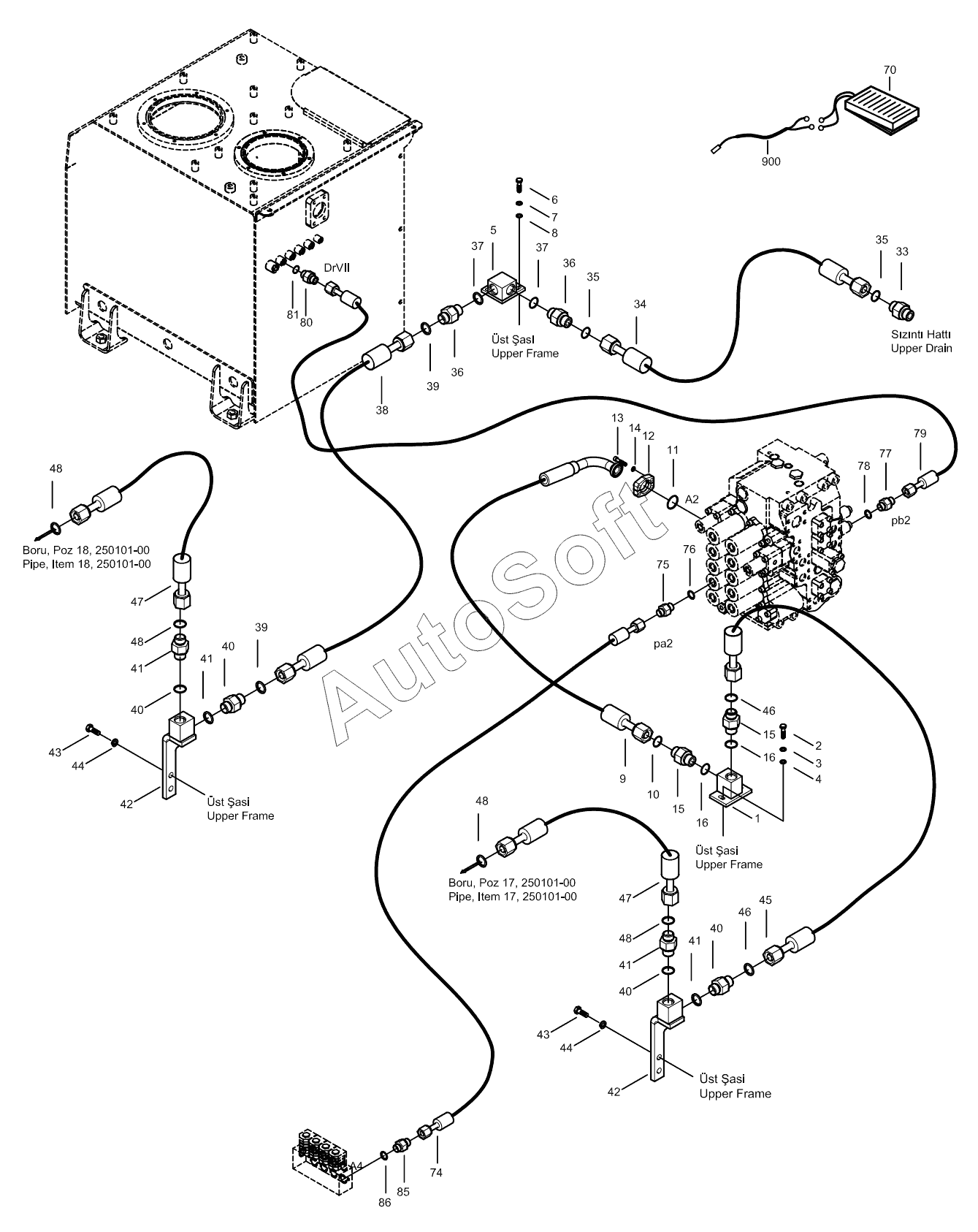

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). BREAKER PIPING MOUNTING (2) (OP)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
33
34
35
35
36
36
37
37
38
39
39
40
40
40
40
41
41
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
48
48
70
74
75
76
77
78
79
80
81
85
86
900
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Elbow WA, Breaker P. | |
| 2 | N***8 | Bolt, Hex. | |
| 3 | N***0 | Washer, Spr. | |
| 4 | N***1 | Washer, Pln. | |
| 5 | H***0 | Elbow WA, Breaker P. | |
| 6 | N***8 | Bolt, Hex. | |
| 7 | N***0 | Washer, Spr. | |
| 8 | N***1 | Washer, Pln. | |
| 9 | H***0 | Hose | |
| 10 | N***7 | O-Ring | |
| 11 | N***5 | O-Ring | |
| 12 | N***4 | Flange | |
| 13 | N***0 | Bolt, Cyl. Hd. | |
| 14 | N***0 | Washer, Spr. | |
| 15 | N***9 | Connector | |
| 16 | N***5 | O-Ring | |
| 33 | N***1 | Connector | |
| 34 | 9***2 | Hose | |
| 35 | N***7 | O-Ring | |
| 36 | N***9 | Connector | |
| 37 | N***5 | O-Ring | |
| 38 | 9***6 | Hose | |
| 39 | N***7 | O-Ring | |
| 40 | N***9 | Connector | |
| 41 | N***5 | O-Ring | |
| 42 | H***1 | Elbow, W.A. | |
| 43 | N***6 | Bolt, Hex. | |
| 44 | N***4 | Washer, Spr. | |
| 45 | 9***5 | Hose | |
| 45 | 9***6 | Hose | |
| 46 | N***7 | O-Ring | |
| 47 | 9***7 | Hose Ass'y | |
| 48 | N***7 | O-Ring | |
| 70 | H***0 | Pedal, Breaker | |
| 74 | 9***8 | Hose | |
| 75 | N***2 | Connector | |
| 76 | N***2 | O-Ring | |
| 77 | N***2 | Connector | |
| 78 | N***2 | O-Ring | |
| 79 | 9***2 | Hose | |
| 80 | N***2 | Connector | |
| 81 | N***2 | O-Ring | |
| 85 | N***6 | Connector | |
| 86 | N***4 | O-Ring | |
| 900 | H***0 | Wire, Breaker Pedal |
