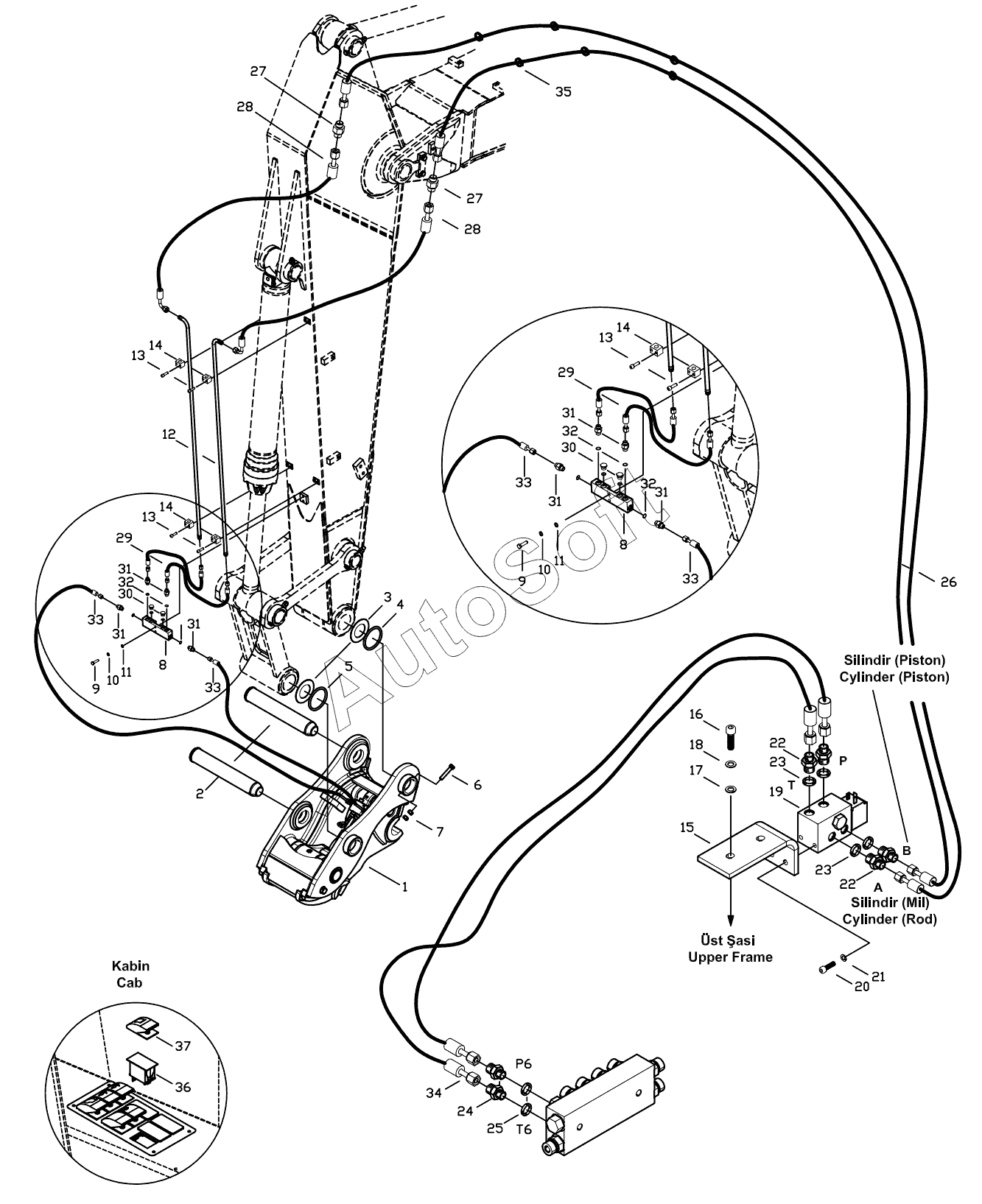

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). QUICK COUPLING ASSEMBLY (OP)
29
29
20
21
22
22
23
23
24
25
26
27
27
28
28
19
30
30
31
31
31
31
31
31
32
32
32
33
33
33
33
34
35
36
37
37
10
10
1
2
3
4
5
6
7
8
8
9
9
11
11
12
13
13
13
14
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H250110000 | H***0 | Quick Coupling Ass'y | |
| 1 | H***0 | Quick Coupling Mnt. | |
| 2 | H***0 | Pin | |
| 3 | H***0 | Shim | |
| 4 | H***0 | O-Ring | |
| 5 | H***0 | O-Ring | |
| 6 | N***0 | Bolt, Hex. | |
| 7 | N***4 | Nut, Hex. | |
| 8 | H***0 | BLOCK | |
| 9 | N***6 | Bolt, Hex. | |
| 10 | N***0 | Washer, Spr. | |
| 11 | N***1 | Washer, Pln. | |
| 12 | H***0 | PIPE | |
| 13 | N***6 | BOLT M6x35 | |
| 14 | N***3 | Clamp, body | |
| 15 | H***0 | Plate | |
| 16 | N***6 | Bolt, Cyl. Hd. | |
| 17 | N***0 | Washer, Spr. | |
| 18 | N***1 | Washer, Pln. | |
| 19 | H***0 | Valve, Quick Coup. | |
| 20 | N***8 | Bolt, Cyl. Hd. | |
| 21 | N***0 | Washer, Spr. | |
| 22 | N***8 | Connector | |
| 23 | N***2 | O-Ring | |
| 24 | N***8 | Connector | |
| 25 | N***2 | O-Ring | |
| 26 | 9***0 | Hose Ass'y | |
| 27 | N***1 | Connector | |
| 28 | 9***8 | Hose Ass'y | |
| 29 | 9***2 | Hose Ass'y | |
| 30 | N***4 | Plug | |
| 31 | N***1 | Connector | |
| 32 | N***4 | O-Ring | |
| 33 | 9***4 | Hose Ass'y | |
| 34 | 9***0 | Hose | |
| 35 | 5***0 | Strap | |
| 36 | 5***0 | Switch, Wiper Water | |
| 37 | 5***0 | Button | |
| 37 | 5***0 | Button |
