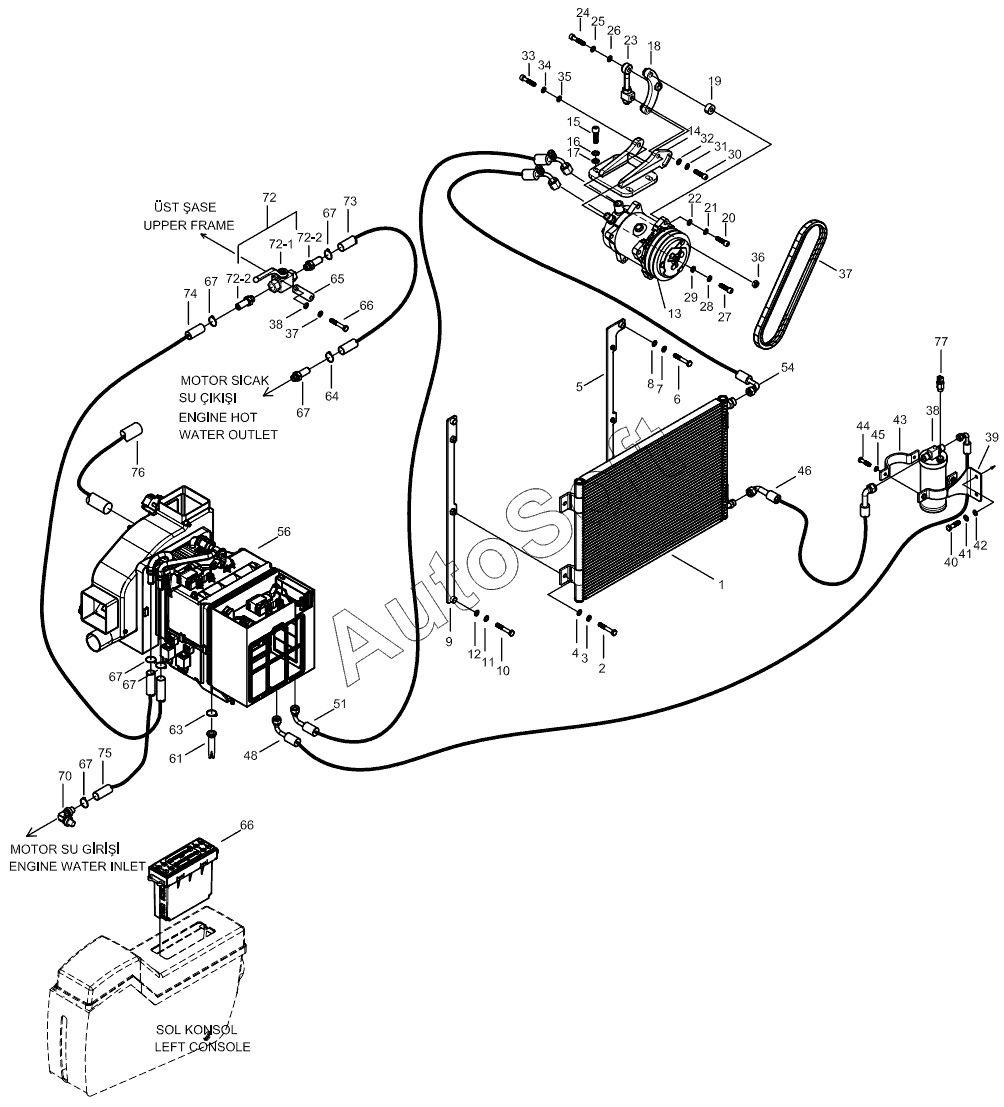

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). AIRCONDITION MOUNTING
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
48
54
51
56
61
63
66
66
67
67
67
67
67
67
68
69
70
71
72
73
74
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***2 | Condenser | |
| 2 | N***8 | Bolt, Hex. | |
| 3 | N***0 | Washer, Spr. | |
| 4 | N***7 | Washer, Pln. | |
| 5 | H***0 | Bracket, Condenser | |
| 6 | N***6 | Bolt, Hex. | |
| 7 | N***0 | Washer, Spr. | |
| 8 | N***7 | Washer, Pln. | |
| 9 | H***0 | Bracket, Condenser | |
| 10 | N***6 | Bolt, Hex. | |
| 11 | N***0 | Washer, Spr. | |
| 12 | N***7 | Washer, Pln. | |
| 13 | H***1 | Compressor | |
| 14 | H***1 | Support, Compresor | |
| 15 | N***2 | Bolt, Cylinder Head | |
| 16 | N***0 | Washer, Spr. | |
| 17 | N***1 | Washer, Pln. | |
| 18 | H***0 | Bracket | |
| 19 | H***0 | Spacer | |
| 20 | N***8 | Bolt, Cyl. Head | |
| 21 | N***0 | Washer, Spr. | |
| 22 | N***0 | Washer, Pln. | |
| 23 | H***0 | Puller | |
| 24 | N***4 | Bolt, Cylinder Head | |
| 25 | N***0 | Washer, Spr. | |
| 26 | N***1 | Washer, Pln. | |
| 27 | N***8 | Bolt, Cyl. Head | |
| 28 | N***0 | Washer, Spr. | |
| 29 | N***1 | Washer, Pln. | |
| 30 | N***8 | Bolt, Cyl. Hd. | |
| 31 | N***0 | Washer, Spr. | |
| 32 | N***0 | Washer, Pln. | |
| 33 | N***4 | Bolt, Cylinder Head | |
| 34 | N***0 | Washer, Spr. | |
| 35 | N***1 | Washer, Pln. | |
| 36 | N***6 | Nut, Hex. | |
| 37 | H***0 | V-Belt | |
| 38 | H***1 | Drier | |
| 39 | H***1 | Bracket, Drier | |
| 40 | N***8 | Bolt, Hex. | |
| 41 | N***0 | Washer, Spr. | |
| 42 | N***7 | Washer, Pln. | |
| 43 | H***1 | Bracket | |
| 44 | N***4 | Bolt, Hex. | |
| 45 | N***8 | Washer, Spr. | |
| 46 | H***1 | Liquid Hose-A | |
| 48 | H***1 | Liquid Hose-B | |
| 51 | H***1 | Suc. Hose | |
| 54 | H***1 | Dis. Hose | |
| 56 | H***1 | Air Condition Unit | |
| 61 | H***1 | Mud Holder | |
| 63 | N***6 | Clamp | |
| 66 | H***1 | Control Unit | |
| 67 | N***7 | Clamp | |
| 68 | N***4 | Bolt, Hex. | |
| 69 | H***0 | Bracket, Valve | |
| 70 | H***0 | Elbow | |
| 71 | H***0 | Connector | |
| 72 | H***0 | Valve Ass'y | |
| 73 | H***0 | Liquid Hose, Htr, A1 | |
| 74 | H***0 | Liquid Hose, Htr, A2 | |
| 75 | H***0 | Liquid Hose, Htr, B | |
| 76 | H***0 | Hose, Paper | |
| 77 | H***1 | Pressure Switch |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
