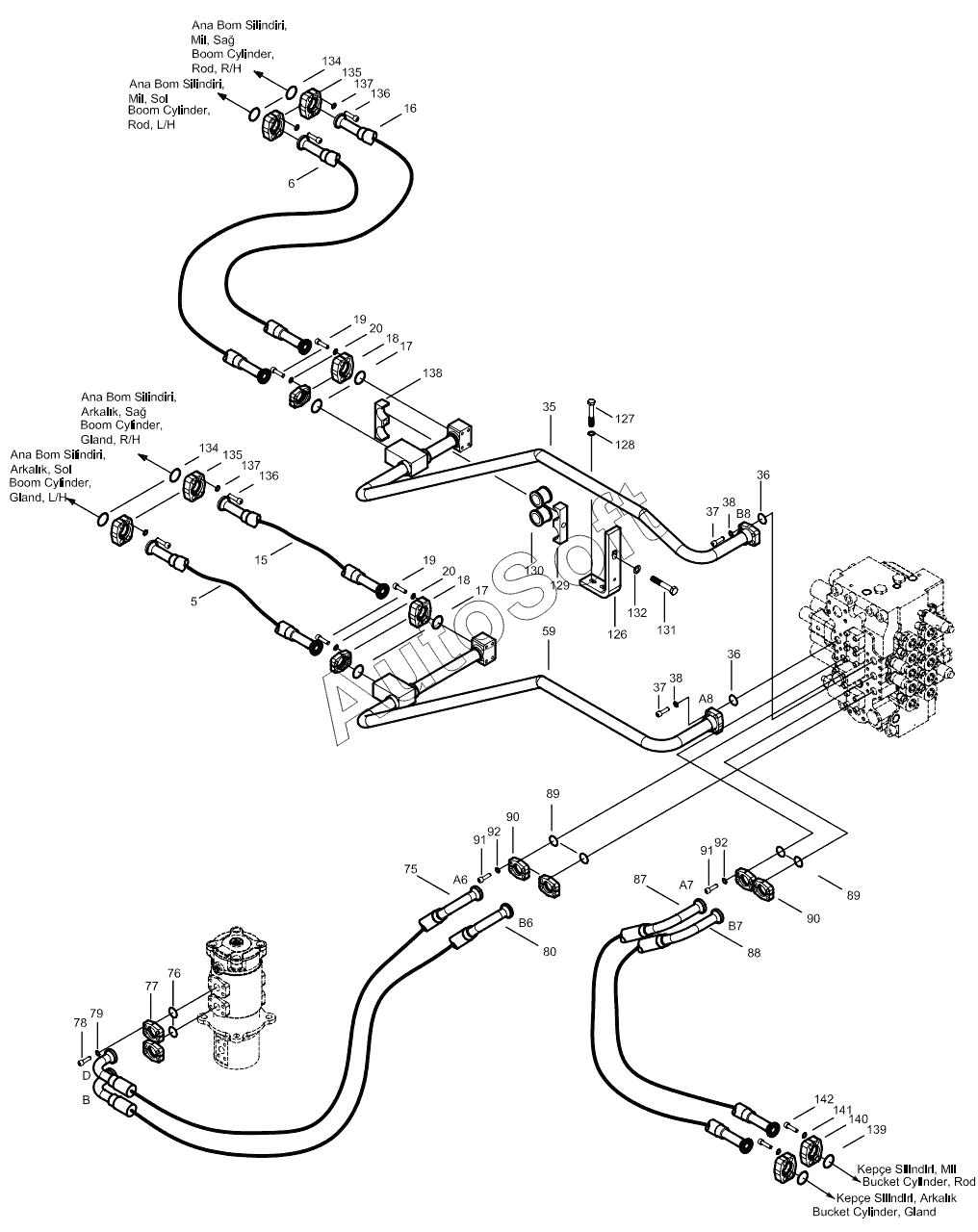

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). MAIN PIPING MOUNTING (2/3)
4
5
6
15
16
17
17
18
18
19
19
20
20
35
36
36
37
37
38
38
59
75
76
77
78
79
80
87
88
89
89
90
90
91
91
92
92
126
127
128
129
130
131
132
134
134
135
135
136
136
137
137
138
139
140
141
142
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | H***0 | Pipe W.A. | |
| 5 | H***0 | Hose Ass'y | |
| 6 | H***0 | Hose Ass'y | |
| 15 | H***0 | Hose Ass'y | |
| 16 | H***0 | Hose Ass'y | |
| 17 | N***5 | O-Ring | |
| 18 | N***4 | Flange | |
| 19 | N***2 | Bolt, Cylinder Head | |
| 20 | N***0 | Washer, Spr. | |
| 35 | H***0 | Pipe W.A. | |
| 36 | N***5 | O-Ring | |
| 37 | N***0 | Bolt, Cyl. Hd. | |
| 38 | N***0 | Washer, Spr. | |
| 59 | H***0 | Pipe W.A. | |
| 75 | H***0 | Hose Ass'y | |
| 76 | N***5 | O-Ring | |
| 77 | N***4 | Flange | |
| 78 | N***0 | Bolt, Cyl. Hd. | |
| 79 | N***0 | Washer, Spr. | |
| 80 | H***0 | Hose Ass'y | |
| 87 | H***0 | Hose Ass'y | |
| 88 | H***0 | Hose Ass'y | |
| 89 | N***5 | O-Ring | |
| 90 | N***4 | Flange | |
| 91 | N***0 | Bolt, Cyl. Hd. | |
| 92 | N***0 | Washer, Spr. | |
| 126 | H***0 | Support | |
| 127 | N***2 | Bolt, Hex. | |
| 128 | N***2 | Washer, Spr. | |
| 129 | H***0 | Clamp | |
| 130 | H***0 | Rubber | |
| 131 | N***6 | Bolt, Hex. | |
| 132 | N***4 | Washer, Spr. | |
| 134 | N***5 | O-Ring | |
| 135 | N***4 | Flange | |
| 136 | N***4 | Bolt, Cylinder Head | |
| 137 | N***0 | Washer, Spr. | |
| 138 | H***0 | Clamp | |
| 139 | N***5 | O-Ring | |
| 140 | N***4 | Flange | |
| 141 | N***4 | Bolt, Cylinder Head | |
| 142 | N***0 | Washer, Spr. |
