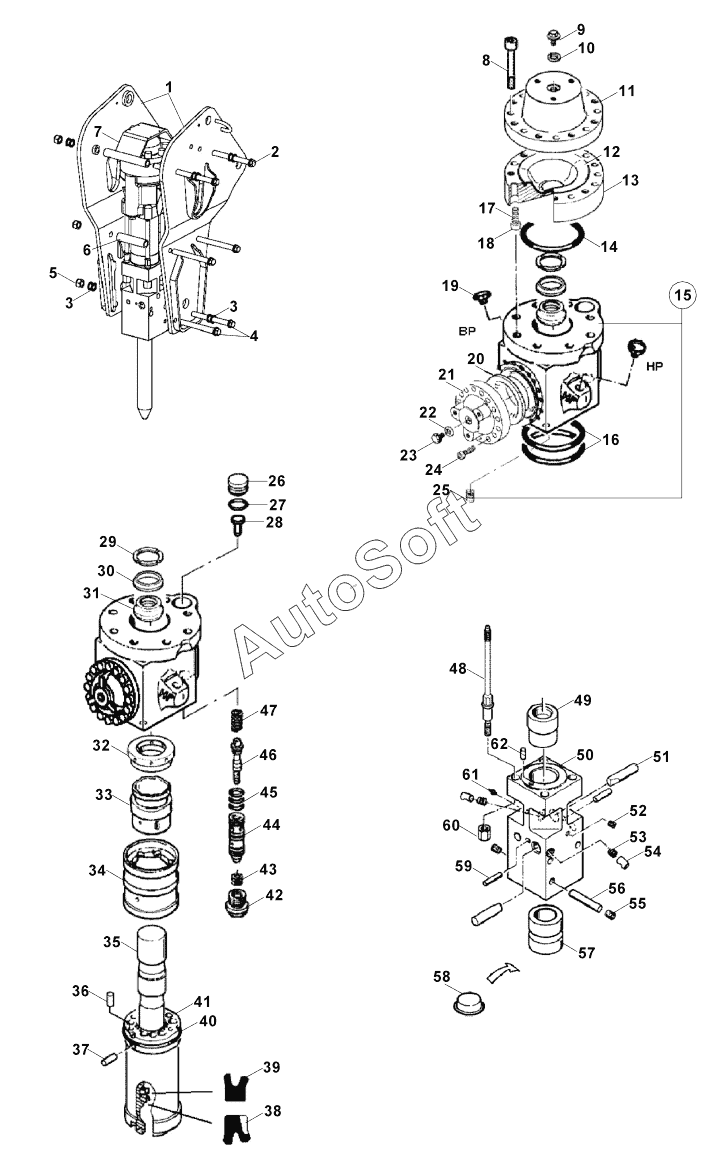

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). BREAKER ASSEMBLY (MONTABERT- HKR 140) (OP) B060001 -
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
16
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| F4504000 | F***0 | BREAKER ASS'Y, MONTABERT | |
| 1 | S***0 | SIDE PLATES | |
| 2 | S***0 | BOLT | |
| 3 | S***0 | WASHER | |
| 4 | S***5 | BOLT | |
| 5 | S***0 | NUT | |
| 6 | S***5 | SPACER | |
| 7 | S***5 | PROTECTION COVER | |
| 8 | S***5 | BOLT | |
| 9 | S***0 | BOLT | |
| 10 | S***0 | WASHER | |
| 11 | S***0 | UPPER FLANGE | |
| 12 | S***0 | DIAPHRAGM | |
| 13 | S***0 | LOWER FLANGE | |
| 14 | S***0 | O-RING | |
| 15 | S***0 | BACK HEAD | |
| 16 | S***0 | O-RING | |
| 17 | S***0 | BOLT | |
| 18 | S***0 | BOLT | |
| 19 | S***5 | PLUG, PLASTIC | |
| 20 | S***0 | DIAPHRAGM | |
| 21 | S***5 | UPPER FLANGE | |
| 22 | S***0 | WASHER | |
| 23 | S***0 | BOLT | |
| 24 | S***5 | BOLT | |
| 25 | S***5 | HELICOIL THREAD | |
| 26 | S***0 | PLUG | |
| 27 | S***5 | O-RING | |
| 28 | S***5 | SPRING THRUST | |
| 29 | S***0 | THRUST WASHER | |
| 30 | S***0 | SHOCK ABSORBER | |
| 31 | S***5 | PISTON STOP | |
| 32 | S***0 | DISTRIBUTION COVER | |
| 33 | S***5 | DISTRIBUTOR | |
| 34 | S***0 | DISTRIBUTION BOX | |
| 35 | S***5 | STRIKE PISTON | |
| 36 | S***0 | PIN | |
| 37 | S***5 | PIN, ELASTIC | |
| 38 | S***0 | LIP SEAL | |
| 39 | S***5 | LIP SEAL | |
| 40 | S***5 | O-RING | |
| 41 | S***5 | CYLINDER | |
| 42 | S***0 | THREADED PLUG | |
| 43 | S***5 | SHIM | |
| 44 | S***5 | LINING | |
| 45 | S***0 | O-RING | |
| 46 | S***5 | SLIDE | |
| 47 | S***0 | SPRING | |
| 48 | S***5 | TROUGHT BOLT | |
| 49 | S***0 | UPPER CHUCK BUSHING | |
| 50 | S***5 | FRONT GUIDE | |
| 51 | S***5 | PIN | |
| 52 | S***5 | PLUG | |
| 53 | S***0 | SPRING | |
| 54 | S***0 | LOCK | |
| 55 | S***0 | PLUG | |
| 56 | S***0 | PIN | |
| 57 | S***5 | LOWER CHUCK BUSHING | |
| 58 | S***0 | PLUG, PLASTIC | |
| 59 | S***5 | PIN, ELASTIC | |
| 60 | S***0 | NUT | |
| 61 | S***0 | OILER | |
| 62 | S***5 | PIN | |
| 63 | S***0 | SEAL KIT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
