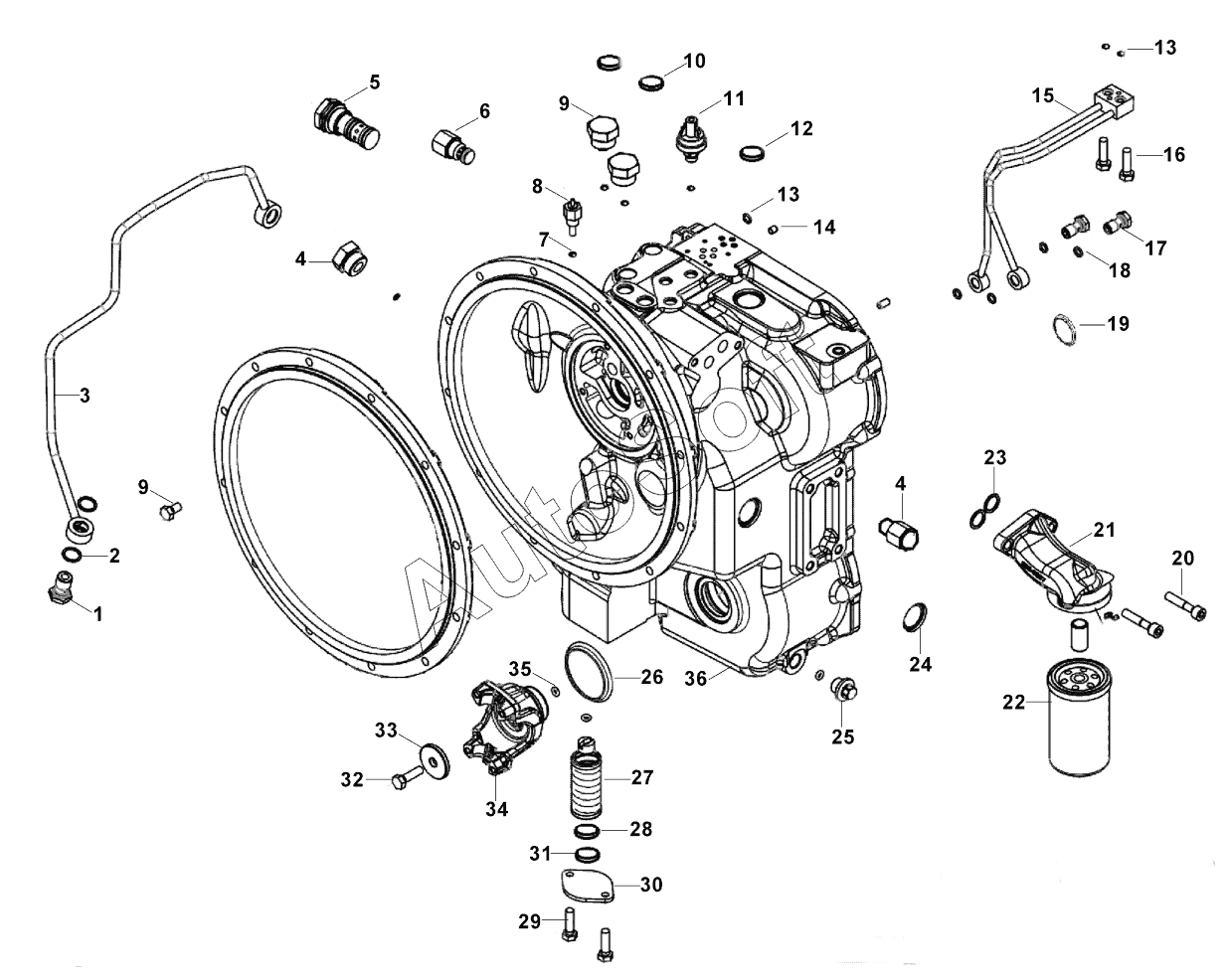

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). TRANSMISSION, FRONT CASING AND ANCILLIARIES (STANDARD) B060001 -
1
2
3
4
4
4a
4b
5
5a
5b
5c
5d
5e
6
6a
6b
6c
7
8
9
9
9a
9b
10
11
11a
11b
12
13
13
14
15
16
17
18
19
20
21
21a
21b
22
23
24
25
25a
25b
26
27
28
29
30
31
32
33
34
34a
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***1 | BOLT | |
| 10 | F***4 | PLUG | |
| 11 | F***5 | SWITCH- ASS' Y | |
| 11a | F***5 | SEAL - O- RING | |
| 11b | F***6 | SWITCH- PRESSURE | |
| 12 | F***7 | PLUG | |
| 13 | F***8 | SEAL - O- RING | |
| 14 | F***9 | DOWEL | |
| 15 | F***0 | TUBE ASS' Y | |
| 16 | F***1 | BOLT | |
| 17 | F***2 | BOLT - BANJO | |
| 18 | F***3 | WASHER | |
| 19 | F***4 | PLUG | |
| 2 | F***2 | WASHER | |
| 20 | F***5 | BOLT | |
| 21 | F***6 | ELBOW ASS' Y | |
| 21a | F***7 | ADAPTOR | |
| 21b | F***8 | ADAPTOR | |
| 22 | F***3 | FILTER - OIL | |
| 23 | F***0 | SEAL - O- RING | |
| 24 | F***7 | PLUG | |
| 25 | F***2 | PLUG ASS' Y- DRAIN | |
| 25a | F***3 | PLUG ASS' Y | |
| 25b | F***4 | SEAL - O- RING | |
| 26 | F***0 | SEAL | |
| 27 | F***6 | STRAINER - SUCTION | |
| 28 | F***7 | RING | |
| 29 | F***8 | BOLT | |
| 3 | F***3 | TUBE ASS' Y | |
| 30 | F***9 | PLATE- COVER | |
| 31 | F***0 | SEAL - O- RING | |
| 32 | F***1 | BOLT | |
| 33 | F***2 | WASHER | |
| 34 | F***3 | YOKE ASS' Y | |
| 34a | F***4 | GUARD | |
| 35 | F***5 | SEAL - O- RING | |
| 36 | F***5 | CASE ASS' Y- FRONT | |
| 4 | F***4 | PLUG ASS' Y | |
| 4a | F***5 | SEAL - O- RING | |
| 4b | F***6 | PLUG | |
| 5 | F***7 | VALVE GP - RLF - B | |
| 5a | F***8 | SEAL - O- RING | |
| 5b | F***9 | SEAL - O- RING | |
| 5c | F***0 | VALVE GP - RLF - B | |
| 5d | F***8 | SEAL - O- RING | |
| 5e | F***9 | SEAL - O- RING | |
| 6 | F***3 | VALVE GP- RLF | |
| 6a | F***4 | SEAL - O- RING | |
| 6b | F***5 | SEAL - O- RING | |
| 6c | F***6 | SEAL - O- RING | |
| 7 | F***5 | SEAL - O- RING | |
| 8 | S***3 | SENDER ASS'Y | |
| 9 | F***1 | PLUG ASS' Y- LD | |
| 9a | F***2 | PLUG - LD | |
| 9b | F***3 | SEAL - O- RING |
