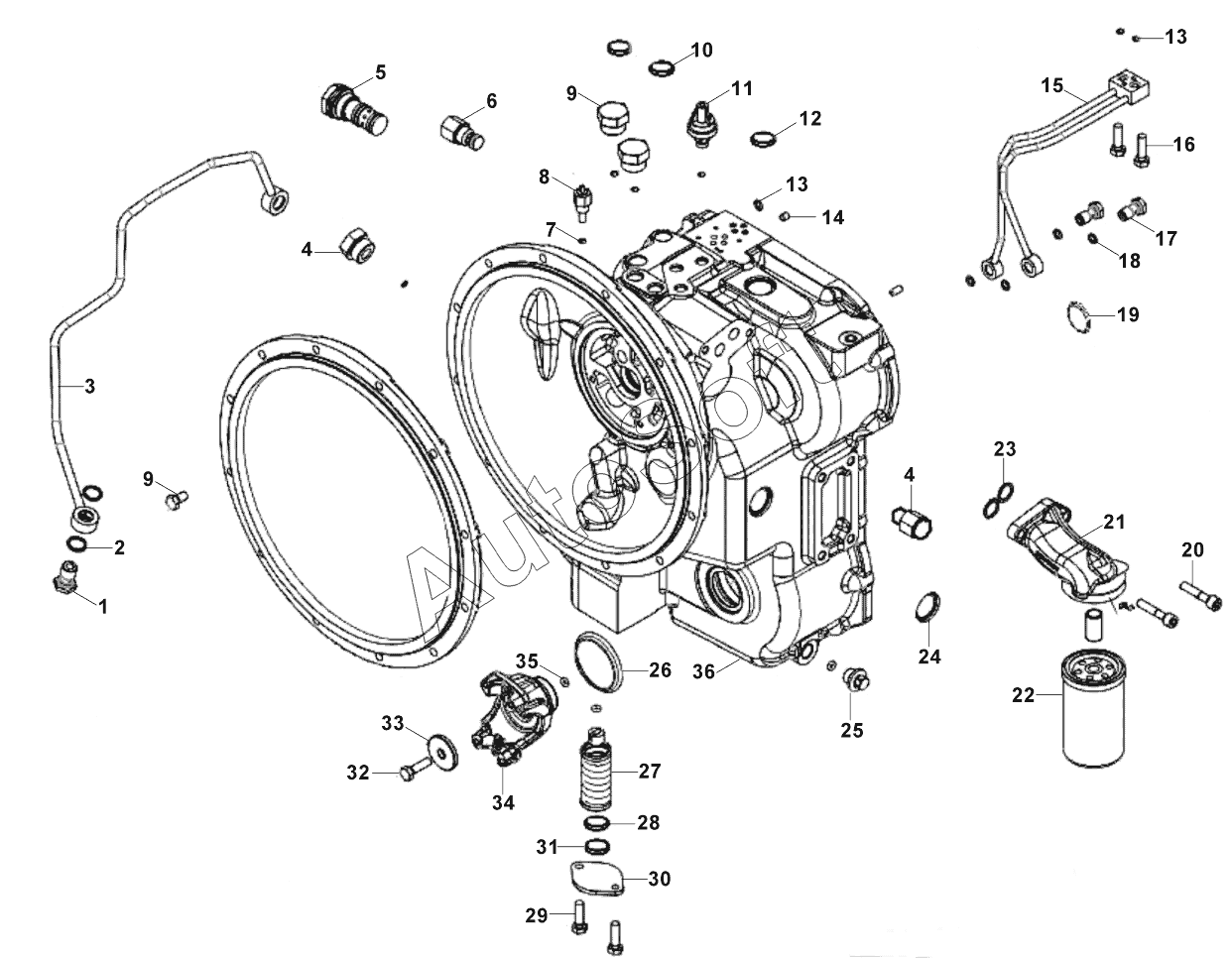

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). TRANSMISSION, FRONT CASING AND ANCILLIARIES (LUCK-UP) B060001 -
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***1 | BOLT | |
| 10 | F***4 | PLUG | |
| 11 | F***5 | SWITCH- ASS' Y | |
| 11a | F***5 | SEAL - O- RING | |
| 11b | F***6 | SWITCH- PRESSURE | |
| 12 | F***7 | PLUG | |
| 13 | F***8 | SEAL - O- RING | |
| 14 | F***9 | DOWEL | |
| 15 | F***0 | TUBE ASS' Y | |
| 16 | F***1 | BOLT | |
| 17 | F***2 | BOLT - BANJO | |
| 18 | F***3 | WASHER | |
| 19 | F***4 | PLUG | |
| 2 | F***2 | WASHER | |
| 20 | F***5 | BOLT | |
| 21 | F***6 | ELBOW ASS' Y | |
| 21a | F***7 | ADAPTOR | |
| 21b | F***8 | ADAPTOR | |
| 22 | F***3 | FILTER - OIL | |
| 23 | F***0 | SEAL - O- RING | |
| 24 | F***7 | PLUG | |
| 25 | F***2 | PLUG ASS' Y- DRAIN | |
| 25a | F***3 | PLUG ASS' Y | |
| 25b | F***4 | SEAL - O- RING | |
| 26 | F***0 | SEAL | |
| 27 | F***6 | STRAINER - SUCTION | |
| 28 | F***7 | RING | |
| 29 | F***8 | BOLT | |
| 3 | F***3 | TUBE ASS' Y | |
| 30 | F***9 | PLATE- COVER | |
| 31 | F***0 | SEAL - O- RING | |
| 32 | F***1 | BOLT | |
| 33 | F***2 | WASHER | |
| 34 | F***3 | YOKE ASS' Y | |
| 34a | F***4 | GUARD | |
| 35 | F***5 | SEAL - O- RING | |
| 36 | F***6 | CASE ASS' Y- FRONT | |
| 4 | F***4 | PLUG ASS' Y | |
| 4a | F***5 | SEAL - O- RING | |
| 4b | F***6 | PLUG | |
| 5 | F***7 | VALVE GP - RLF - B | |
| 5a | F***8 | SEAL - O- RING | |
| 5b | F***9 | SEAL - O- RING | |
| 5c | F***0 | VALVE GP - RLF - B | |
| 5d | F***8 | SEAL - O- RING | |
| 5e | F***9 | SEAL - O- RING | |
| 6 | F***3 | VALVE GP- RLF | |
| 6a | F***4 | SEAL - O- RING | |
| 6b | F***5 | SEAL - O- RING | |
| 6c | F***6 | SEAL - O- RING | |
| 7 | F***5 | SEAL - O- RING | |
| 8 | S***3 | SENDER ASS'Y | |
| 9 | F***1 | PLUG ASS' Y- LD | |
| 9a | F***2 | PLUG - LD | |
| 9b | F***3 | SEAL - O- RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
