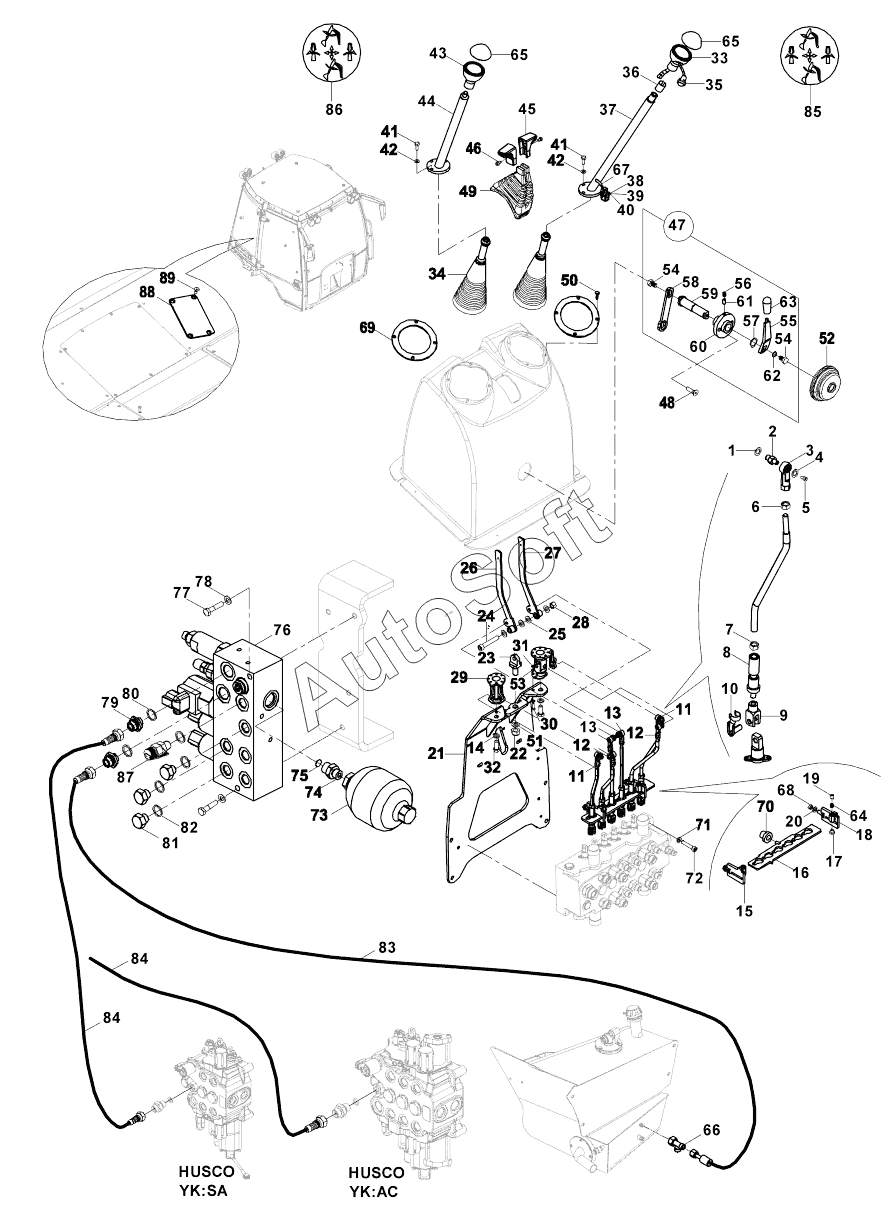

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). BACKHOE CONTROL & MECHANISM (TYPE A) B060001 - B060074
56
67
66
65
65
64
63
62
61
60
59
58
57
68
55
54
54
53
52
51
50
49
48
47
46
79
89
88
87
86
85
84
84
83
82
81
80
45
78
77
76
75
74
73
72
71
70
69
12
12
22
21
20
19
18
17
16
15
14
13
13
23
11
11
10
9
8
7
6
5
4
3
2
34
44
43
42
42
41
41
40
39
38
37
36
35
1
33
32
31
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***5 | Washer | |
| 2 | 8***0 | PIN | |
| 3 | F***0 | ROD END | |
| 4 | N***0 | WASHER | |
| 5 | N***4 | BOLT | |
| 6 | N***2 | BOLT | |
| 7 | N***6 | Nut | |
| 8 | 8***4 | PIN, CLEVIS | |
| 9 | F***0 | YOKE | |
| 10 | F***5 | PIN | |
| 11 | 0***3 | ROD | |
| 12 | 0***2 | ROD | |
| 13 | 0***8 | ROD | |
| 14 | N***1 | Washer | |
| 15 | 0***6 | BRACKET | |
| 16 | 0***9 | LOCKING PLATE | |
| 17 | F***5 | POLIAMID BUSH | |
| 18 | 0***7 | BRACKET | |
| 19 | N***4 | SETSCREW | |
| 20 | N***1 | Washer | |
| 21 | 0***8 | BRACKET W.A., BACKHOE VALVE | |
| 22 | N***2 | Nut | |
| 23 | 0***5 | HOLDER | |
| 24 | N***4 | BOLT | |
| 25 | N***1 | WASHER | |
| 26 | 0***4 | LEVER, LH | |
| 27 | 0***3 | LEVER, RH | |
| 28 | N***2 | Nut | |
| 29 | 0***7 | JOINT | |
| 30 | N***4 | BOLT | |
| 31 | N***0 | Nut | |
| 32 | N***6 | BOLT | |
| 33 | F***4 | KNOB, BOTTOM | |
| 34 | 8***6 | BELLOWS | |
| 35 | F***0 | SWITCH | |
| 36 | F***2 | RING | |
| 37 | 0***8 | LEVER | |
| 38 | 5***0 | CONNECTOR | |
| 39 | 5***1 | LOCK, CONNECTOR | |
| 40 | 5***0 | PLUGS | |
| 41 | N***2 | BOLT | |
| 42 | N***3 | WASHER | |
| 43 | F***3 | KNOB, BOTTOM | |
| 44 | 0***7 | LEVER | |
| 45 | F***1 | KNOB | |
| 46 | N***0 | SCREW | |
| 47 | F***0 | LEVER LOCK ASS'Y | |
| 48 | N***0 | SCREW | |
| 49 | 8***2 | BELLOWS | |
| 50 | N***0 | FIXING PLUG | |
| 51 | N***2 | Washer | |
| 52 | 8***7 | BELLOWS | |
| 53 | N***3 | WASHER | |
| 54 | N***8 | Bolt | |
| 55 | 0***4 | LEVER, LOCKING | |
| 56 | N***1 | Washer | |
| 57 | N***5 | RETAINING RING | |
| 58 | 0***0 | LEVER, LOCKING | |
| 59 | 8***9 | PIN, LOCKING | |
| 60 | 0***6 | FLANGE, LEVER LOCK | |
| 61 | F***5 | POLIAMID BUSH | |
| 62 | N***6 | Setscrew | |
| 63 | F***6 | KNOB | |
| 64 | 8***5 | SPRING | |
| 65 | F***7 | KNOB, TOP | |
| 66 | N***8 | TEE | |
| 67 | 0***1 | HARNESS, CONTROL LEVER SWITCH | |
| 68 | N***6 | Nut | |
| 69 | 0***4 | PLATE | |
| 70 | F***6 | POLIAMID BUSH | |
| 71 | N***1 | Washer | |
| 72 | N***2 | BOLT | |
| 73 | F***1 | ACCUMULATOR | |
| 74 | 8***1 | ADAPTER | |
| 75 | N***7 | O-RING | |
| 76 | F***0 | PROPORTIONAL VALVE | |
| 77 | N***0 | BOLT | |
| 78 | N***4 | Washer | |
| 79 | 8***8 | ADAPTER | |
| 80 | N***5 | O-RING | |
| 81 | 8***0 | PLUG | |
| 82 | N***4 | Washer | |
| 83 | 6***5 | HOSE ASS'Y | |
| 84 | 6***5 | HOSE ASS'Y | |
| 85 | Y***0 | DECAL, FUNCTION RIGHT | |
| 86 | Y***1 | DECAL, FUNCTION LEFT | |
| 87 | F***0 | COUPLING, PRESSURE | |
| 88 | 0***1 | COVER | |
| 89 | N***6 | SCREW |
