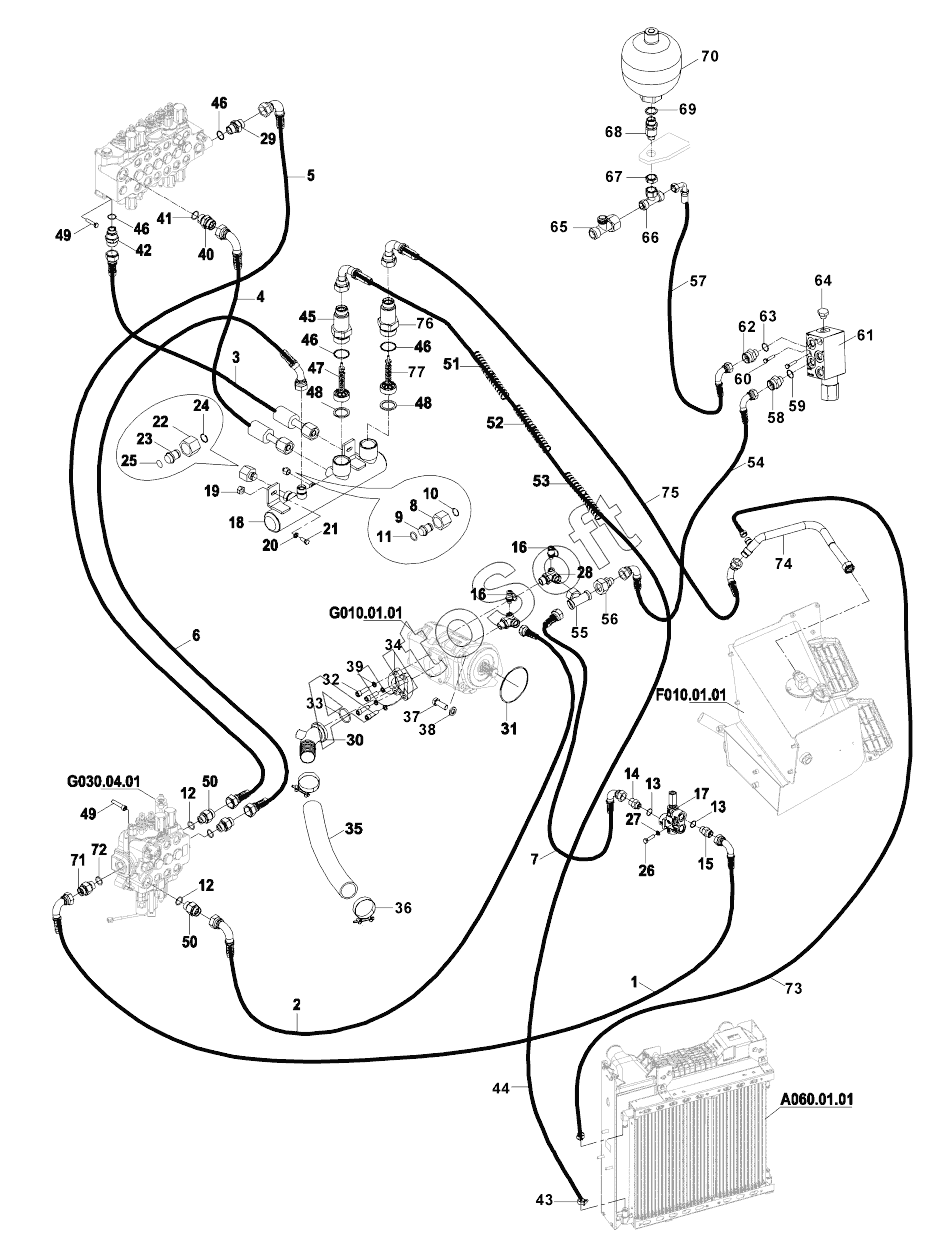

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). HYDRAULIC PIPING, MAIN (STD. ARM & MULRIPURPOSE BUCKET & TURNER) (TYPE A) B060075 - B060086
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
46
47
48
48
49
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | HOSE ASS'Y | |
| 2 | 6***3 | HOSE ASS'Y | |
| 3 | 6***2 | HOSE | |
| 4 | 6***5 | Hose | |
| 5 | 6***5 | HOSE ASS'Y | |
| 6 | 6***0 | HOSE ASS'Y | |
| 7 | 6***0 | HOSE ASS'Y | |
| 8 | N***2 | NUT | |
| 9 | 8***8 | Plug | |
| 10 | N***9 | Retaining ring | |
| 11 | N***8 | O-ring | |
| 12 | N***9 | O-RING | |
| 13 | N***5 | Washer | |
| 14 | N***5 | ADAPTER | |
| 15 | N***5 | ADAPTER | |
| 16 | F***0 | COUPLING, PRESSURE | |
| 17 | F***0 | PRIORITY VALVE | |
| 18 | 0***1 | COLLECTOR TUBE | |
| 19 | N***6 | Nut | |
| 20 | N***1 | Washer | |
| 21 | N***6 | Bolt | |
| 22 | N***4 | NUT | |
| 23 | 8***6 | PLUG | |
| 24 | N***5 | RETAINING RING | |
| 25 | N***5 | O-RING | |
| 26 | N***0 | Bolt | |
| 27 | N***4 | Washer | |
| 28 | N***5 | ADAPTER | |
| 29 | 8***0 | ADAPTER | |
| 30 | 4***7 | PIPE W.A., PUMP SUCTION | |
| 31 | N***4 | O-ring | |
| 32 | N***0 | Bolt | |
| 33 | N***6 | O-ring | |
| 34 | N***0 | Flange | |
| 35 | H***0 | Hose | |
| 36 | N***3 | Clamp | |
| 37 | N***0 | BOLT | |
| 38 | N***2 | Washer | |
| 39 | N***1 | Washer | |
| 40 | 8***0 | ADAPTER | |
| 41 | N***9 | O-RING | |
| 42 | 8***0 | ADAPTER | |
| 43 | N***5 | CLAMP | |
| 44 | 7***5 | HOSE ASSY | |
| 45 | 8***9 | ADAPTER | |
| 46 | N***9 | O-RING | |
| 47 | H***0 | Check V/V, Return | |
| 48 | 0***1 | RING | |
| 49 | N***6 | BOLT | |
| 50 | 8***0 | ADAPTER | |
| 51 | H***0 | Protective hose | |
| 52 | H***0 | Protective hose | |
| 53 | H***0 | Protective hose | |
| 54 | 6***0 | Hose | |
| 55 | N***5 | T, ADAPTER | |
| 56 | 8***2 | ADAPTER | |
| 57 | 6***0 | HOSE ASS'Y | |
| 58 | N***3 | ADAPTER | |
| 59 | N***9 | WASHER | |
| 60 | N***6 | BOLT | |
| 61 | F***1 | VALVE, ACCUMULATOR CHARGE | |
| 62 | N***3 | ADAPTER | |
| 63 | N***9 | WASHER | |
| 64 | H***0 | PLUG | |
| 65 | N***8 | TEE | |
| 66 | N***5 | TEE | |
| 67 | 8***4 | NUT, M24x1.5 | |
| 68 | 8***0 | ADAPTER | |
| 69 | N***5 | Washer | |
| 70 | F***1 | ACCUMULATOR | |
| 71 | 8***7 | ADAPTER | |
| 72 | N***3 | O-ring | |
| 73 | 7***0 | HOSE ASS'Y | |
| 74 | 4***9 | PIPE ASS'Y | |
| 75 | 6***0 | HOSE ASS'Y | |
| 76 | 8***8 | ADAPTER | |
| 77 | H***0 | Check V/V, Bypass |
