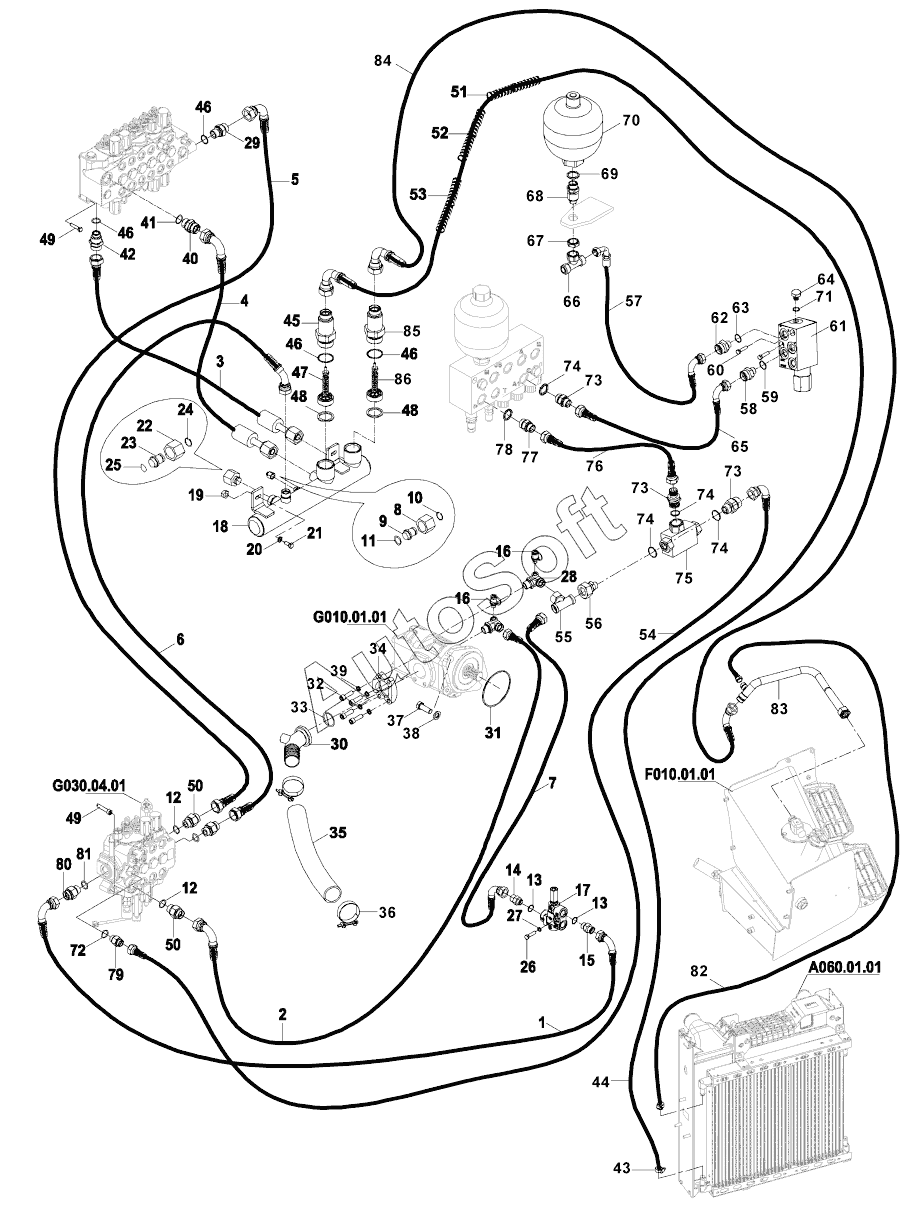

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). HYDRAULIC PIPING, MAIN (STD. ARM & MULRIPURPOSE BUCKET & TURNER) (TYPE A) B060309 - B061398
58
64
64
63
63
62
62
61
61
60
59
59
65
58
57
56
55
54
53
52
51
50
50
49
49
48
48
75
86
85
84
83
82
81
80
79
78
77
76
48
48
74
74
74
74
73
73
73
72
71
70
70
70
69
68
67
66
13
13
24
23
22
21
20
19
18
17
16
16
15
14
25
12
12
11
10
9
8
7
6
5
4
3
2
37
47
46
46
46
46
45
44
44
43
42
41
40
39
38
1
36
35
34
33
32
31
30
29
28
27
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | HOSE ASS'Y | |
| 2 | 6***5 | HOSE ASS'Y | |
| 3 | 6***2 | HOSE | |
| 4 | 6***5 | Hose | |
| 5 | 6***5 | HOSE ASS'Y | |
| 6 | 6***0 | HOSE ASS'Y | |
| 7 | 6***0 | HOSE ASS'Y | |
| 8 | N***2 | NUT | |
| 9 | 8***8 | Plug | |
| 10 | N***9 | Retaining ring | |
| 11 | N***8 | O-ring | |
| 12 | N***9 | O-RING | |
| 13 | N***5 | Washer | |
| 14 | N***5 | ADAPTER | |
| 15 | N***5 | ADAPTER | |
| 16 | F***0 | COUPLING, PRESSURE | |
| 17 | F***0 | PRIORITY VALVE | |
| 18 | 0***1 | COLLECTOR TUBE | |
| 19 | N***6 | Nut | |
| 20 | N***1 | Washer | |
| 21 | N***6 | Bolt | |
| 22 | N***4 | NUT | |
| 23 | 8***6 | PLUG | |
| 24 | N***5 | RETAINING RING | |
| 25 | N***5 | O-RING | |
| 26 | N***0 | Bolt | |
| 27 | N***4 | Washer | |
| 28 | N***5 | ADAPTER | |
| 29 | 8***0 | ADAPTER | |
| 30 | 4***7 | PIPE W.A., PUMP SUCTION | |
| 31 | N***4 | O-ring | |
| 32 | N***0 | Bolt | |
| 33 | N***6 | O-ring | |
| 34 | N***0 | Flange | |
| 35 | H***0 | Hose | |
| 36 | N***3 | Clamp | |
| 37 | N***0 | BOLT | |
| 38 | N***2 | Washer | |
| 39 | N***1 | Washer | |
| 40 | 8***0 | ADAPTER | |
| 41 | N***9 | O-RING | |
| 42 | 8***0 | ADAPTER | |
| 43 | N***5 | CLAMP | |
| 44 | 7***5 | HOSE ASS'Y | |
| 44 | 7***0 | HOSE ASSY | |
| 45 | 8***9 | ADAPTER | |
| 46 | N***9 | O-RING | |
| 47 | H***0 | Check V/V, Return | |
| 48 | 0***1 | RING | |
| 48 | 0***6 | O-RING | |
| 49 | N***6 | BOLT | |
| 50 | 8***0 | ADAPTER | |
| 51 | H***0 | Protective hose | |
| 52 | H***0 | Protective hose | |
| 53 | H***0 | Protective hose | |
| 54 | 6***0 | HOSE ASS'Y | |
| 55 | N***5 | T, ADAPTER | |
| 56 | 8***9 | ADAPTER | |
| 57 | 6***5 | HOSE ASS'Y | |
| 58 | 8***9 | ADAPTER | |
| 58 | N***3 | ADAPTER | |
| 59 | N***9 | WASHER | |
| 59 | N***9 | O-ring | |
| 60 | N***6 | BOLT | |
| 61 | F***1 | VALVE, ACCUMULATOR CHARGE | |
| 61 | F***2 | VALVE, ACCUMULATOR CHARGE | |
| 62 | 8***9 | ADAPTER | |
| 62 | N***3 | ADAPTER | |
| 63 | N***9 | WASHER | |
| 63 | N***9 | O-ring | |
| 64 | 8***1 | PLUG | |
| 64 | H***0 | PLUG | |
| 65 | 6***5 | HOSE ASS'Y | |
| 66 | N***5 | TEE | |
| 67 | 8***4 | NUT, M24x1.5 | |
| 68 | 8***0 | ADAPTER | |
| 69 | N***5 | Washer | |
| 70 | F***1 | ACCUMULATOR | |
| 70 | F***2 | ACCUMULATOR | |
| 70 | F***3 | ACCUMULATOR | |
| 71 | N***8 | O-ring | |
| 72 | N***9 | O-ring | |
| 73 | 8***7 | ADAPTER | |
| 74 | N***4 | Washer | |
| 75 | F***2 | SHUTTLE VALVE | |
| 76 | 6***0 | HOSE ASS'Y | |
| 77 | 8***8 | ADAPTER | |
| 78 | N***5 | O-RING | |
| 79 | 8***9 | ADAPTER | |
| 80 | 8***7 | ADAPTER | |
| 81 | N***3 | O-ring | |
| 82 | 7***0 | HOSE ASS'Y | |
| 83 | 4***9 | PIPE ASS'Y | |
| 84 | 6***0 | HOSE ASS'Y | |
| 85 | 8***8 | ADAPTER | |
| 86 | H***0 | Check V/V, Bypass |
