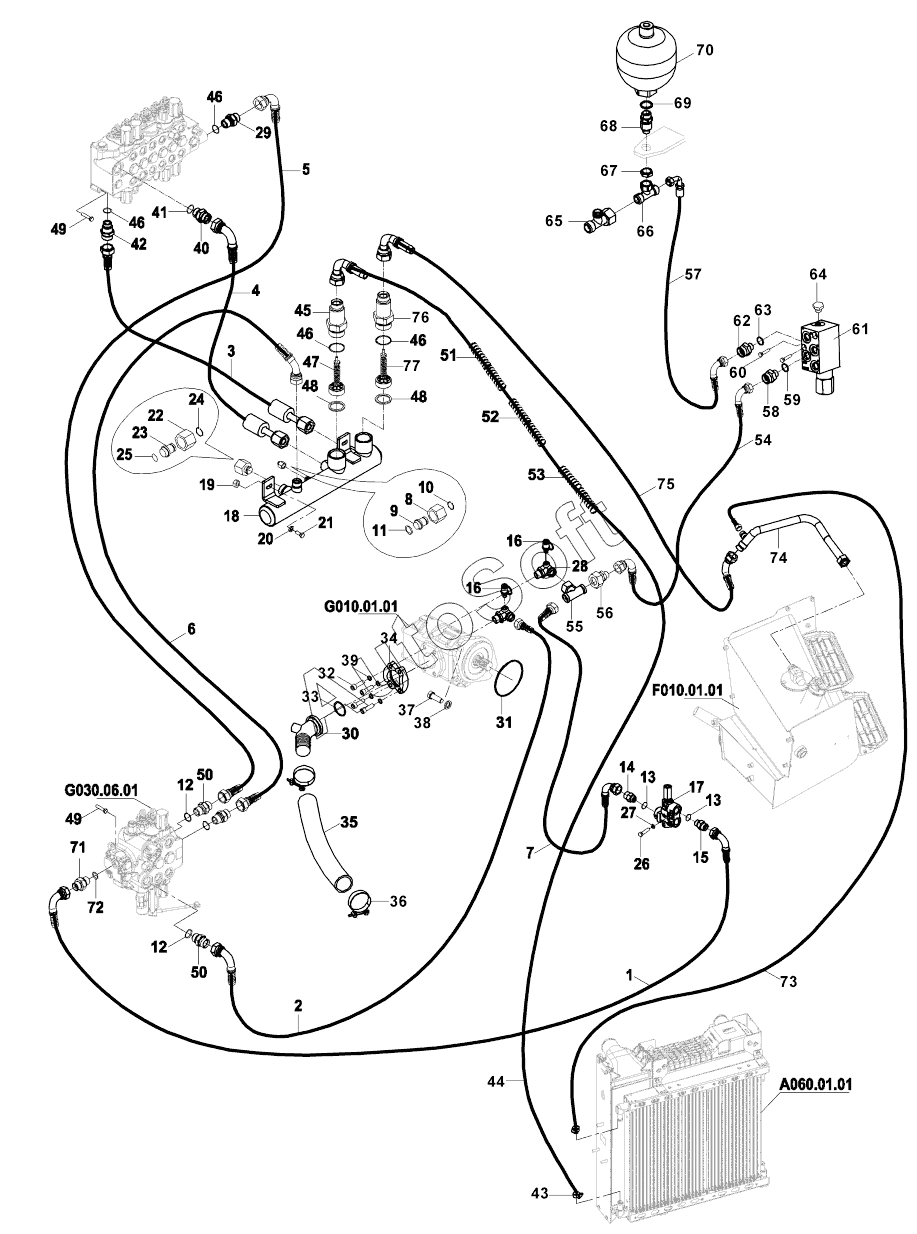

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). HYDRAULIC PIPING, MAIN (STD. ARM & SHOVEL & TURNER) (TYPE A) B060075 - B060086
49
49
58
57
56
55
54
53
52
51
50
50
59
48
48
47
46
46
46
46
45
44
43
42
41
40
68
77
76
75
74
73
72
71
70
69
39
67
66
65
64
63
62
61
60
10
19
18
17
16
16
15
14
13
13
12
12
11
20
9
8
7
6
5
4
3
2
29
38
37
36
35
34
33
32
31
30
1
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | HOSE ASS'Y | |
| 2 | 6***3 | HOSE ASS'Y | |
| 3 | 6***2 | HOSE | |
| 4 | 6***5 | Hose | |
| 5 | 6***5 | HOSE ASS'Y | |
| 6 | 6***0 | HOSE ASS'Y | |
| 7 | 6***0 | HOSE ASS'Y | |
| 8 | N***2 | NUT | |
| 9 | 8***8 | Plug | |
| 10 | N***9 | Retaining ring | |
| 11 | N***8 | O-ring | |
| 12 | N***9 | O-RING | |
| 13 | N***5 | Washer | |
| 14 | N***5 | ADAPTER | |
| 15 | N***5 | ADAPTER | |
| 16 | F***0 | COUPLING, PRESSURE | |
| 17 | F***0 | PRIORITY VALVE | |
| 18 | 0***1 | COLLECTOR TUBE | |
| 19 | N***6 | Nut | |
| 20 | N***1 | Washer | |
| 21 | N***6 | Bolt | |
| 22 | N***4 | NUT | |
| 23 | 8***6 | PLUG | |
| 24 | N***5 | RETAINING RING | |
| 25 | N***5 | O-RING | |
| 26 | N***0 | Bolt | |
| 27 | N***4 | Washer | |
| 28 | N***5 | ADAPTER | |
| 29 | 8***0 | ADAPTER | |
| 30 | 4***7 | PIPE W.A., PUMP SUCTION | |
| 31 | N***4 | O-ring | |
| 32 | N***0 | Bolt | |
| 33 | N***6 | O-ring | |
| 34 | N***0 | Flange | |
| 35 | H***0 | Hose | |
| 36 | N***3 | Clamp | |
| 37 | N***0 | BOLT | |
| 38 | N***2 | Washer | |
| 39 | N***1 | Washer | |
| 40 | 8***0 | ADAPTER | |
| 41 | N***9 | O-RING | |
| 42 | 8***0 | ADAPTER | |
| 43 | N***5 | CLAMP | |
| 44 | 7***5 | HOSE ASSY | |
| 45 | 8***9 | ADAPTER | |
| 46 | N***9 | O-RING | |
| 47 | H***0 | Check V/V, Return | |
| 48 | 0***1 | RING | |
| 49 | N***6 | BOLT | |
| 50 | 8***0 | ADAPTER | |
| 51 | H***0 | Protective hose | |
| 52 | H***0 | Protective hose | |
| 53 | H***0 | Protective hose | |
| 54 | 6***0 | Hose | |
| 55 | N***5 | T, ADAPTER | |
| 56 | 8***2 | ADAPTER | |
| 57 | 6***0 | HOSE ASS'Y | |
| 58 | N***3 | ADAPTER | |
| 59 | N***9 | WASHER | |
| 60 | N***6 | BOLT | |
| 61 | F***1 | VALVE, ACCUMULATOR CHARGE | |
| 62 | N***3 | ADAPTER | |
| 63 | N***9 | WASHER | |
| 64 | H***0 | PLUG | |
| 65 | N***8 | TEE | |
| 66 | N***5 | TEE | |
| 67 | 8***4 | NUT, M24x1.5 | |
| 68 | 8***0 | ADAPTER | |
| 69 | N***5 | Washer | |
| 70 | F***1 | ACCUMULATOR | |
| 71 | 8***7 | ADAPTER | |
| 72 | N***3 | O-ring | |
| 73 | 7***0 | HOSE ASS'Y | |
| 74 | 4***9 | PIPE ASS'Y | |
| 75 | 6***0 | HOSE ASS'Y | |
| 76 | 8***8 | ADAPTER | |
| 77 | H***0 | Check V/V, Bypass |
