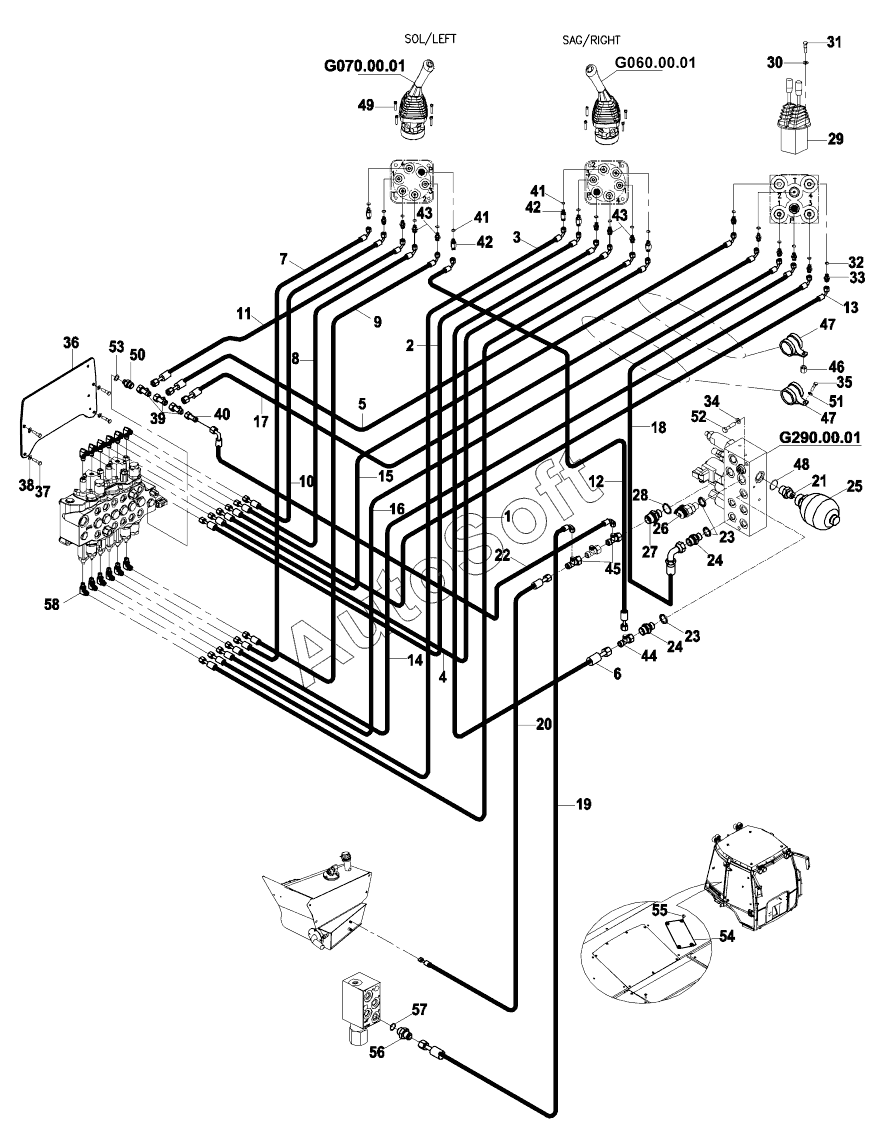

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). HYDRAULIC PIPING, PILOT (TYPE A) B060087 -
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
24
25
25
25
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
56
57
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | HOSE ASS'Y | |
| 2 | 6***0 | HOSE ASS'Y | |
| 3 | 6***0 | HOSE ASS'Y | |
| 4 | 6***0 | HOSE ASS'Y | |
| 5 | 6***0 | HOSE ASS'Y | |
| 6 | 6***0 | HOSE ASS'Y | |
| 7 | 6***0 | HOSE ASS'Y | |
| 8 | 6***5 | HOSE ASS'Y | |
| 9 | 6***5 | HOSE ASS'Y | |
| 10 | 6***0 | HOSE ASS'Y | |
| 11 | 6***5 | HOSE ASS'Y | |
| 12 | 6***0 | HOSE ASS'Y | |
| 13 | 6***0 | HOSE ASS'Y | |
| 14 | 6***0 | HOSE ASS'Y | |
| 15 | 6***0 | HOSE ASS'Y | |
| 16 | 6***0 | HOSE ASS'Y | |
| 17 | 6***5 | HOSE ASS'Y | |
| 18 | 6***0 | HOSE ASS'Y | |
| 19 | 6***5 | HOSE ASS'Y | |
| 20 | 6***5 | HOSE ASS'Y | |
| 21 | 8***1 | ADAPTER | |
| 22 | 6***5 | HOSE ASS'Y | |
| 23 | N***4 | Washer | |
| 24 | 8***5 | ADAPTER | |
| 24 | N***4 | Adapter | |
| 25 | F***1 | ACCUMULATOR | |
| 25 | F***2 | ACCUMULATOR | |
| 25 | F***3 | ACCUMULATOR | |
| 25 | F***4 | ACCUMULATOR | |
| 26 | F***0 | COUPLING, PRESSURE | |
| 27 | 8***8 | ADAPTER | |
| 28 | N***5 | O-RING | |
| 29 | F***0 | JOYSTICK, STABILISER | |
| 29 | F***1 | JOYSTICK, STABILISER | |
| 30 | N***3 | WASHER | |
| 31 | N***2 | BOLT | |
| 32 | N***9 | O-ring | |
| 33 | N***5 | Adapter | |
| 34 | N***4 | Washer | |
| 35 | N***0 | BOLT | |
| 36 | 0***0 | PLATE | |
| 37 | N***2 | BOLT | |
| 38 | N***1 | Washer | |
| 39 | N***1 | Tee | |
| 40 | 8***0 | ADAPTER | |
| 41 | N***9 | O-ring | |
| 42 | N***8 | ADAPTER | |
| 43 | N***5 | Adapter | |
| 44 | N***1 | Tee | |
| 45 | N***8 | TEE | |
| 46 | N***8 | NUT | |
| 47 | N***0 | CLAMP | |
| 48 | N***7 | O-RING | |
| 49 | N***4 | BOLT | |
| 50 | 8***0 | Adapter | |
| 51 | N***4 | Washer | |
| 52 | N***4 | Bolt | |
| 53 | N***8 | O-ring | |
| 54 | 0***1 | COVER | |
| 55 | N***6 | SCREW | |
| 56 | 8***9 | ADAPTER | |
| 56 | N***3 | ADAPTER | |
| 57 | N***9 | WASHER | |
| 57 | N***9 | O-ring | |
| 58 | N***9 | ELBOW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
