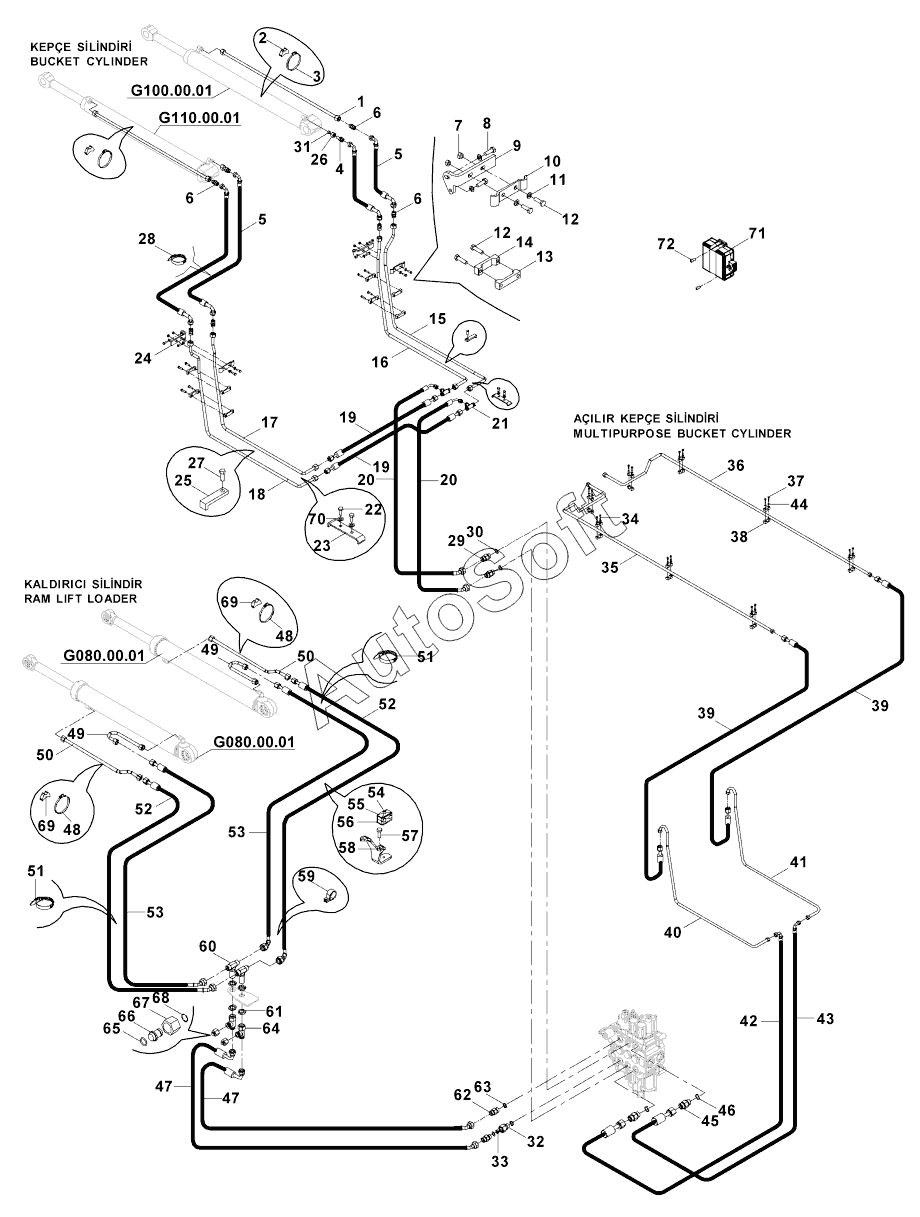

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). LOADER HYDRAULIC PIPING (MULTIPURPOSE BUCKET) (TYPE A) B060005 -
46
54
53
53
52
52
51
51
50
50
49
49
48
48
47
47
55
45
44
43
42
41
40
39
39
38
64
72
71
70
69
69
68
67
66
65
37
63
62
61
60
59
58
57
56
10
18
17
16
15
14
13
12
12
11
19
19
9
8
7
6
6
6
5
5
4
3
2
28
36
35
34
33
32
31
30
29
1
27
26
25
24
23
22
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | PIPE ASS'Y | |
| 2 | 8***0 | CLAMP SUPPORT | |
| 3 | N***0 | Clamp | |
| 4 | 8***5 | ADAPTER | |
| 5 | 6***8 | HOSE ASS'Y | |
| 6 | N***2 | ADAPTER | |
| 7 | N***2 | Nut | |
| 8 | N***8 | Bolt | |
| 9 | 0***6 | PLATE | |
| 10 | 0***3 | CLAMP | |
| 11 | N***4 | Washer | |
| 12 | N***6 | Bolt | |
| 13 | 8***1 | CLAMP | |
| 14 | 8***0 | CLAMP | |
| 15 | 4***9 | PIPE ASS'Y | |
| 16 | 4***4 | PIPE ASS'Y | |
| 17 | 4***4 | PIPE ASS'Y | |
| 18 | 4***1 | PIPE ASS'Y | |
| 19 | 6***5 | HOSE ASS'Y | |
| 20 | 6***5 | HOSE ASS'Y | |
| 21 | N***8 | TEE | |
| 22 | N***8 | Bolt | |
| 23 | 0***4 | CLAMP | |
| 24 | 0***5 | PLATE | |
| 25 | 0***8 | CLAMP | |
| 26 | N***8 | NUT | |
| 27 | N***0 | BOLT | |
| 28 | 5***0 | Clip | |
| 29 | 8***0 | Adapter | |
| 30 | N***3 | O-ring | |
| 31 | N***8 | RING | |
| 32 | 8***5 | ADAPTER | |
| 33 | 0***9 | RESTRICTOR | |
| 34 | N***2 | BOLT | |
| 35 | 4***9 | PIPE ASS'Y, LH | |
| 36 | 4***9 | PIPE ASS'Y, RH | |
| 37 | N***6 | Bolt m6x25 | |
| 38 | N***3 | PIPE HOLDER | |
| 39 | 6***3 | HOSE ASS'Y | |
| 40 | 4***4 | PIPE ASS'Y, LH | |
| 41 | 4***8 | PIPE ASS'Y, RH | |
| 42 | 6***0 | HOSE ASS'Y | |
| 43 | 6***0 | HOSE ASS'Y | |
| 44 | N***3 | WASHER | |
| 45 | 8***0 | Adapter | |
| 46 | N***3 | O-ring | |
| 47 | 6***0 | HOSE ASS'Y | |
| 48 | N***0 | Clamp | |
| 49 | 4***5 | PIPE ASS'Y | |
| 50 | 4***1 | PIPE ASS'Y | |
| 51 | 5***0 | Clip | |
| 52 | 6***0 | HOSE ASS'Y | |
| 53 | 6***5 | HOSE ASS'Y | |
| 54 | N***2 | COVER, CLAMP | |
| 55 | N***0 | Bolt | |
| 56 | N***3 | CLAMP | |
| 57 | N***8 | BOLT | |
| 58 | 0***3 | BRACKET | |
| 59 | N***0 | CLAMP | |
| 60 | N***9 | TEE | |
| 61 | 8***4 | NUT, M24x1.5 | |
| 62 | 8***0 | Adapter | |
| 63 | N***3 | O-RING | |
| 64 | 8***6 | TEE | |
| 65 | N***8 | O-ring | |
| 66 | 8***8 | Plug | |
| 67 | N***2 | NUT | |
| 68 | N***9 | Retaining ring | |
| 69 | 8***2 | Hose supporter | |
| 70 | N***4 | Washer | |
| 71 | 5***2 | MODULE, PROPORTIONAL VALVE DRIVE | |
| 72 | N***6 | BOLT |
