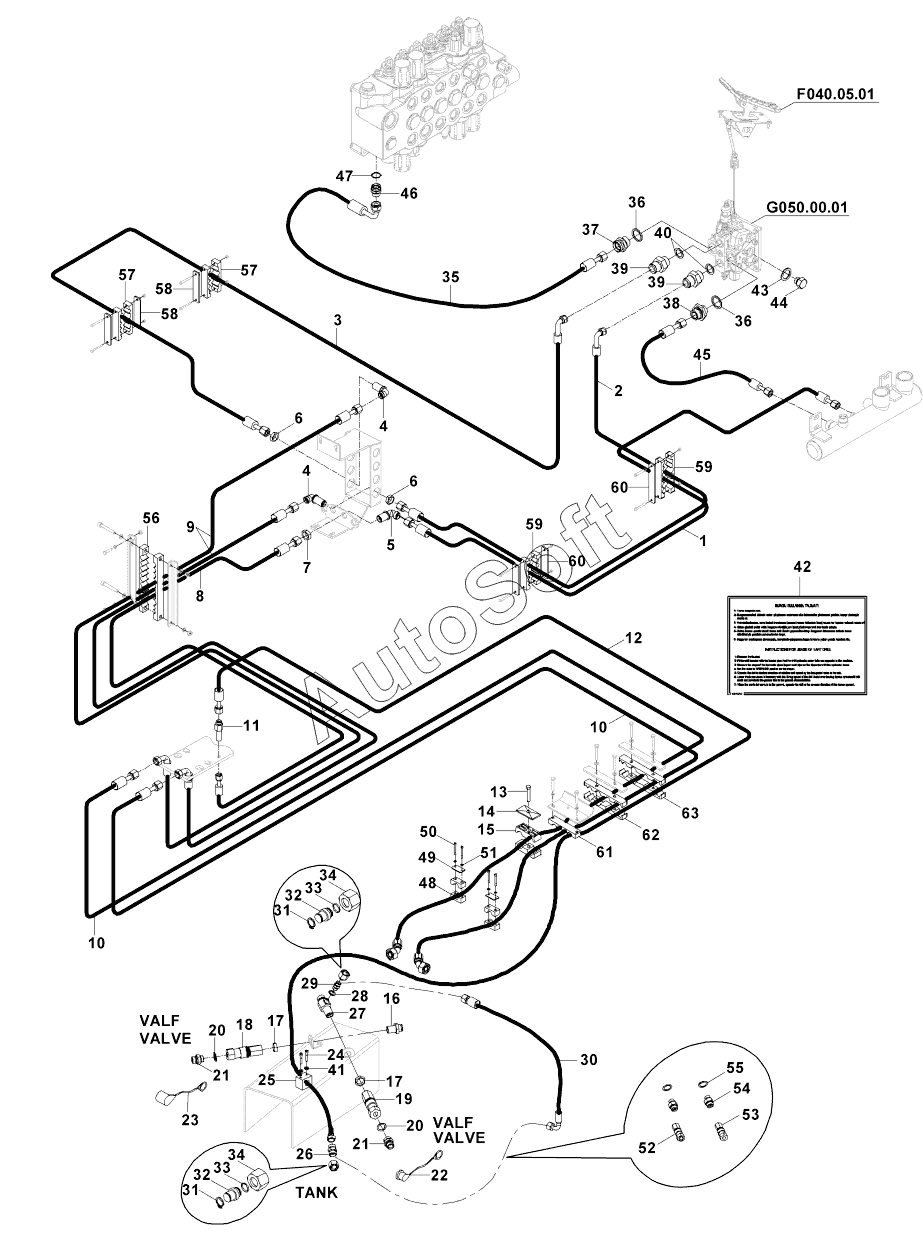

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). DOUBLE ACTING HYD.PIPING,STD ARM(AUGER/TILTING BUCKET,BREAKER)(TYPE A)(OP) B060001 - B060473
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
34
35
36
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
58
59
59
60
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | HOSE ASS'Y | |
| 2 | 6***0 | HOSE ASS'Y | |
| 3 | 6***5 | HOSE ASS'Y | |
| 4 | N***4 | Adapter | |
| 5 | N***9 | Elbow | |
| 6 | 8***6 | Nut | |
| 7 | 8***2 | Nut | |
| 8 | 6***5 | Adapter | |
| 9 | 6***0 | HOSE ASS'Y | |
| 10 | 6***0 | HOSE ASS'Y | |
| 11 | 8***6 | Adapter | |
| 12 | 6***0 | HOSE ASS'Y | |
| 13 | N***0 | Bolt | |
| 14 | N***2 | COVER, CLAMP | |
| 15 | N***3 | CLAMP BODY | |
| 16 | 8***6 | ADAPTER | |
| 17 | 8***6 | Nut | |
| 18 | N***1 | Quick coupling- female | |
| 19 | N***2 | Quick coupling- male | |
| 20 | N***5 | Washer | |
| 21 | 8***6 | Adapter | |
| 22 | F***0 | Cover | |
| 23 | F***1 | Cover | |
| 24 | N***2 | BOLT | |
| 25 | N***3 | CLAMP BODY | |
| 26 | N***4 | Adapter | |
| 27 | 8***9 | ADAPTER | |
| 28 | N***5 | O-RING | |
| 29 | 8***8 | Adapter | |
| 30 | 6***5 | HOSE ASS'Y | |
| 31 | N***9 | Retaining ring | |
| 32 | 8***8 | Plug | |
| 33 | N***8 | O-ring | |
| 34 | N***2 | NUT | |
| 35 | 6***0 | HOSE ASS'Y | |
| 36 | N***5 | Washer | |
| 37 | 8***0 | ADAPTER | |
| 38 | 8***6 | ADAPTER | |
| 39 | 8***6 | Adapter | |
| 40 | N***0 | WASHER | |
| 41 | N***3 | WASHER | |
| 42 | Y***2 | DECAL | |
| 43 | N***0 | WASHER | |
| 44 | 8***6 | PLUG | |
| 45 | 6***5 | HOSE | |
| 46 | 8***0 | ADAPTER | |
| 47 | N***9 | O-RING | |
| 48 | N***3 | Clamp, assy | |
| 49 | 0***7 | Cover, clamp | |
| 50 | N***8 | Bolt | |
| 51 | N***3 | WASHER | |
| 52 | N***1 | Quick coupling- female | |
| 53 | N***2 | Quick coupling- male | |
| 54 | 8***0 | ADAPTER | |
| 55 | N***5 | Washer | |
| 56 | N***6 | HOSE HOLDER, RUBBER | |
| 57 | N***2 | HOSE HOLDER, RUBBER | |
| 58 | 8***1 | PLATE, HOSE HOLDER | |
| 59 | N***0 | Hose holder, rubber | |
| 60 | 8***6 | Hose holder plate | |
| 61 | N***0 | HOSE HOLDER, RUBBER | |
| 62 | N***7 | HOSE HOLDER, RUBBER | |
| 63 | N***8 | HOSE HOLDER, RUBBER |
