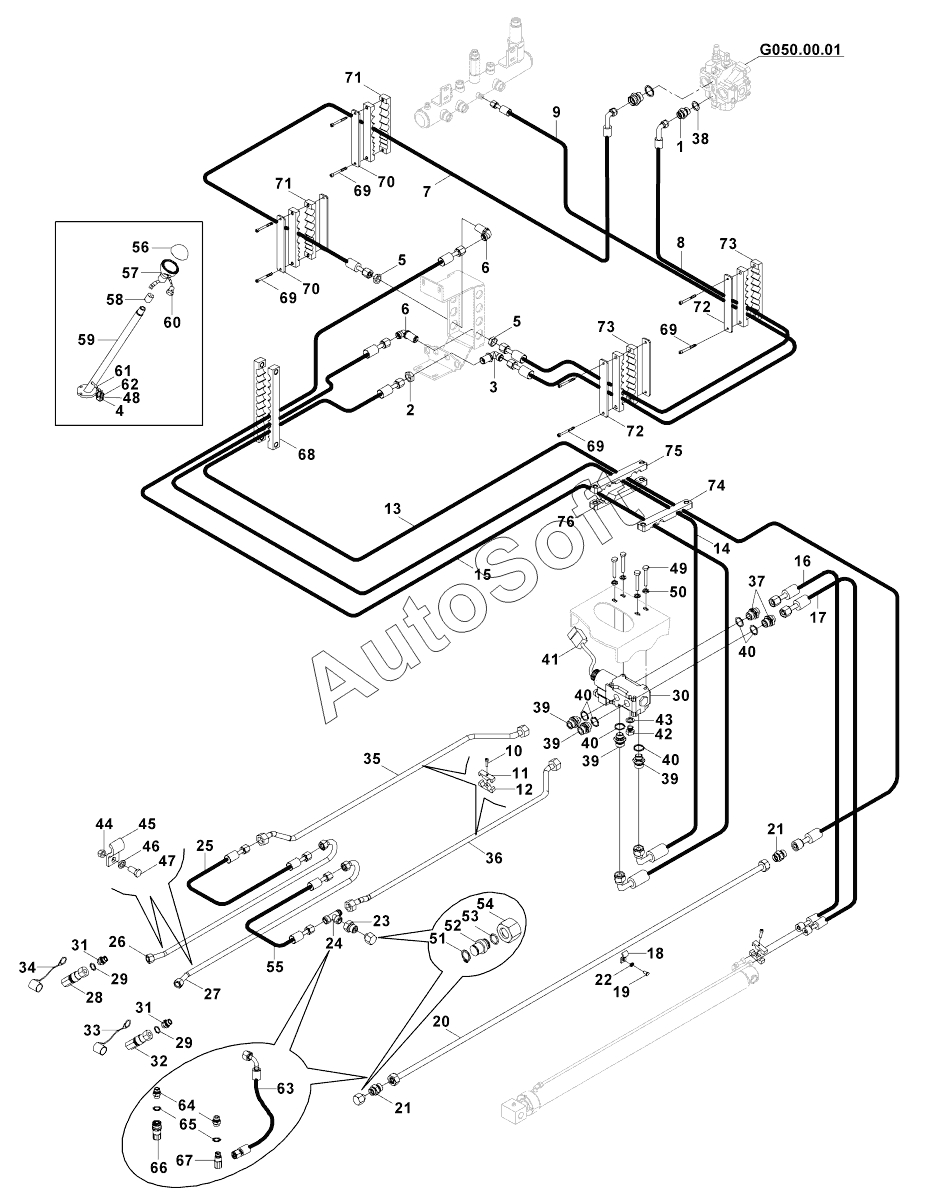

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). DOUBLE ACTING HYD.PIPING,TELESCOPIC,LV(AUGER/TILTING BUCKET,BREAKER)(TYPE A)(OP) B060474 -
48
57
56
55
54
53
52
51
50
49
58
47
46
45
44
43
42
41
40
40
40
40
67
76
75
74
73
73
72
72
71
71
70
70
69
69
69
69
68
39
39
39
39
66
65
64
63
62
61
60
59
10
19
18
17
16
15
14
13
12
11
20
9
8
7
6
6
5
5
4
3
2
29
29
38
37
36
35
34
33
32
31
31
30
1
28
27
26
25
24
23
22
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Adapter | |
| 2 | 8***2 | Nut | |
| 3 | N***9 | Elbow | |
| 4 | 5***0 | PLUGS | |
| 5 | 8***6 | Nut | |
| 6 | N***4 | Adapter | |
| 7 | 6***5 | HOSE ASS'Y | |
| 8 | 6***0 | HOSE ASS'Y | |
| 9 | 6***5 | HOSE ASS'Y | |
| 10 | N***4 | BOLT | |
| 11 | 8***1 | CLAMP | |
| 12 | 8***0 | CLAMP | |
| 13 | 6***5 | HOSE ASS'Y | |
| 14 | 6***5 | HOSE ASS'Y | |
| 15 | 6***5 | HOSE ASS'Y | |
| 16 | 6***0 | HOSE ASS'Y | |
| 17 | 6***0 | HOSE ASS'Y | |
| 18 | 0***3 | CLAMP | |
| 19 | N***8 | BOLT | |
| 20 | 4***7 | PIPE ASS'Y | |
| 21 | N***4 | Adapter | |
| 22 | N***5 | Washer | |
| 23 | 8***1 | ADAPTER | |
| 24 | N***2 | TEE | |
| 25 | 6***0 | HOSE ASS'Y | |
| 26 | 4***9 | PIPE ASS'Y | |
| 27 | 4***8 | PIPE ASS'Y | |
| 28 | N***1 | Quick coupling- female | |
| 29 | N***5 | Washer | |
| 30 | F***1 | SELENOID VALVE | |
| 31 | 8***6 | Adapter | |
| 32 | N***2 | Quick coupling- male | |
| 33 | F***1 | Cover | |
| 34 | F***0 | Cover | |
| 35 | 4***3 | PIPE ASS'Y | |
| 36 | 4***2 | PIPE ASS'Y | |
| 37 | N***9 | Adapter | |
| 38 | N***5 | Washer | |
| 39 | 8***6 | ADAPTER | |
| 40 | N***5 | Washer | |
| 41 | 5***0 | HARNESS | |
| 42 | 8***0 | PLUG | |
| 43 | N***4 | Washer | |
| 44 | N***2 | BOLT | |
| 45 | 0***6 | CLAMP | |
| 46 | N***4 | Washer | |
| 47 | N***8 | BOLT | |
| 48 | 5***1 | LOCK, CONNECTOR | |
| 49 | N***8 | BOLT | |
| 50 | N***4 | Washer | |
| 51 | N***9 | Retaining ring | |
| 52 | 8***8 | Plug | |
| 53 | N***8 | O-ring | |
| 54 | N***2 | NUT | |
| 55 | 6***0 | HOSE ASS'Y | |
| 56 | F***7 | KNOB, TOP | |
| 57 | F***4 | KNOB, BOTTOM | |
| 58 | F***2 | RING | |
| 59 | 0***8 | LEVER | |
| 60 | F***0 | SWITCH | |
| 61 | 0***1 | HARNESS, CONTROL LEVER SWITCH | |
| 62 | 5***0 | CONNECTOR | |
| 63 | 6***5 | HOSE ASS'Y | |
| 64 | 8***6 | Adapter | |
| 65 | N***5 | Washer | |
| 66 | N***1 | Quick coupling- female | |
| 67 | N***2 | Quick coupling- male | |
| 68 | N***6 | HOSE HOLDER, RUBBER | |
| 69 | N***2 | Bolt | |
| 70 | 8***0 | PLATE | |
| 71 | N***2 | HOSE HOLDER, RUBBER | |
| 72 | 8***9 | PLATE | |
| 73 | N***0 | HOSE HOLDER, RUBBER | |
| 74 | N***5 | HOSE HOLDER, RUBBER | |
| 75 | N***9 | HOSE HOLDER, RUBBER | |
| 76 | N***8 | HOSE HOLDER, RUBBER |
