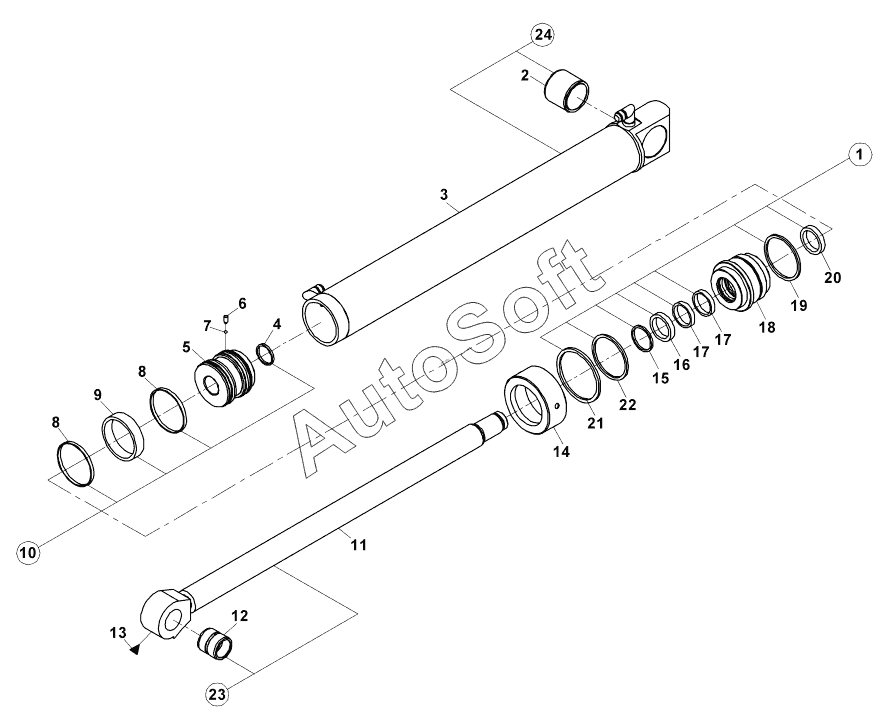

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). LIFT CYLINDER, LOADER, RH B060001 - B060004
15120490
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15120490 | 1***0 | CYLINDER ASSY, LOADER LIFT, RH | |
| 1 | S***0 | Seal kit, end cap | |
| 2 | 8***3 | BUSHING | |
| 3 | 2***3 | CYLINDER TUBE W.A. | |
| 4 | N***5 | O-ring, piston | |
| 5 | 2***0 | Piston | |
| 6 | N***8 | Setscrew | |
| 7 | N***0 | Steel ball | |
| 8 | N***5 | Guide ring | |
| 9 | N***0 | Seal, piston | |
| 10 | S***5 | Seal kit, piston | |
| 11 | 2***0 | CYLINDER ROD W.A. | |
| 12 | 8***4 | BUSHING | |
| 13 | N***0 | Grease nipple | |
| 14 | 2***0 | Cap | |
| 15 | N***5 | Scraper | |
| 16 | N***3 | U-cap | |
| 17 | N***7 | Guide ring, end cap | |
| 18 | 2***0 | Cap, end | |
| 19 | N***0 | O-ring, end cap | |
| 20 | N***6 | U-cap | |
| 21 | N***1 | O-ring, end cap | |
| 22 | N***0 | O-ring, end cap | |
| 23 | 2***2 | CYLINDER ROD ASS'Y | |
| 24 | 2***0 | CYLINDER TUBE ASSY |
