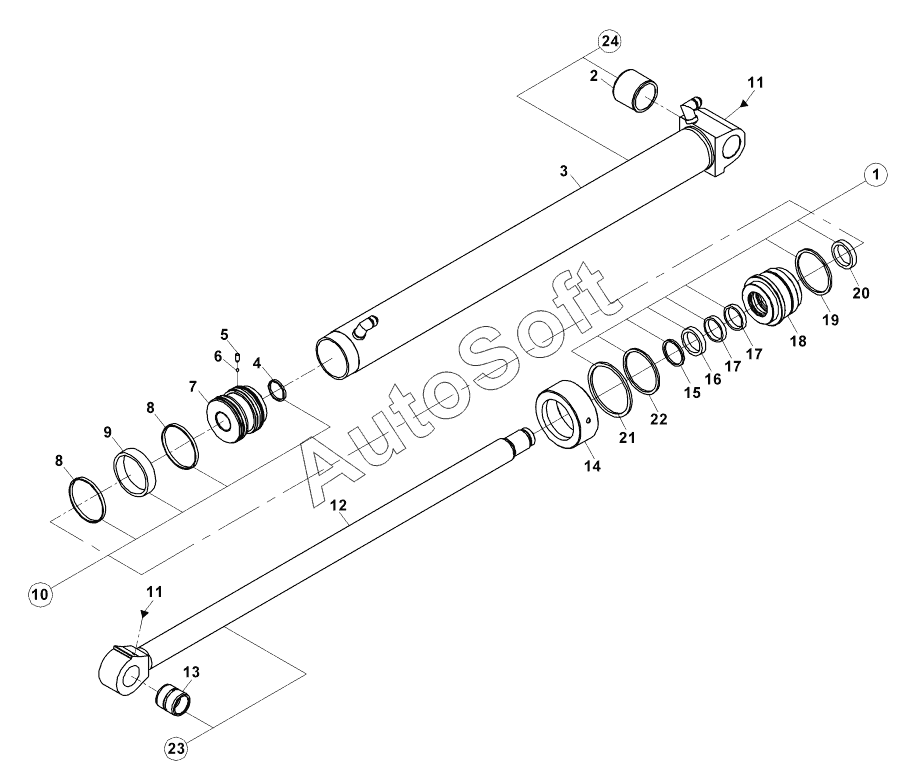

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). BUCKET CYLINDER, LOADER, LH B060001 -
15020471
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15020471 | 1***1 | RAM, SHOVEL, LEFT, LOADER | |
| 1 | S***0 | SEAL KIT, END CAP | |
| 2 | 8***6 | BUSHING | |
| 3 | 2***7 | CYLINDER | |
| 4 | N***5 | O-ring, piston | |
| 5 | N***6 | Setscrew | |
| 6 | N***0 | Steel ball | |
| 7 | 2***0 | PISTON | |
| 8 | N***5 | GUIDE RING | |
| 9 | N***0 | SEAL, PISTON | |
| 10 | S***0 | SEAL KIT, PISTON | |
| 11 | N***0 | Grease nipple | |
| 12 | 2***0 | ROD | |
| 13 | 8***4 | BUSHING | |
| 14 | 2***0 | CAP | |
| 15 | N***5 | Scraper | |
| 16 | N***3 | U-cap | |
| 17 | N***7 | Guide ring, end cap | |
| 18 | 2***0 | CAP, END | |
| 19 | N***0 | O-RING | |
| 20 | N***6 | U-cap | |
| 21 | N***0 | O-RING | |
| 22 | N***9 | O-RING | |
| 23 | 2***3 | CYLINDER ROD ASS'Y | |
| 24 | 2***5 | CYLINDER TUBE ASS'Y |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
