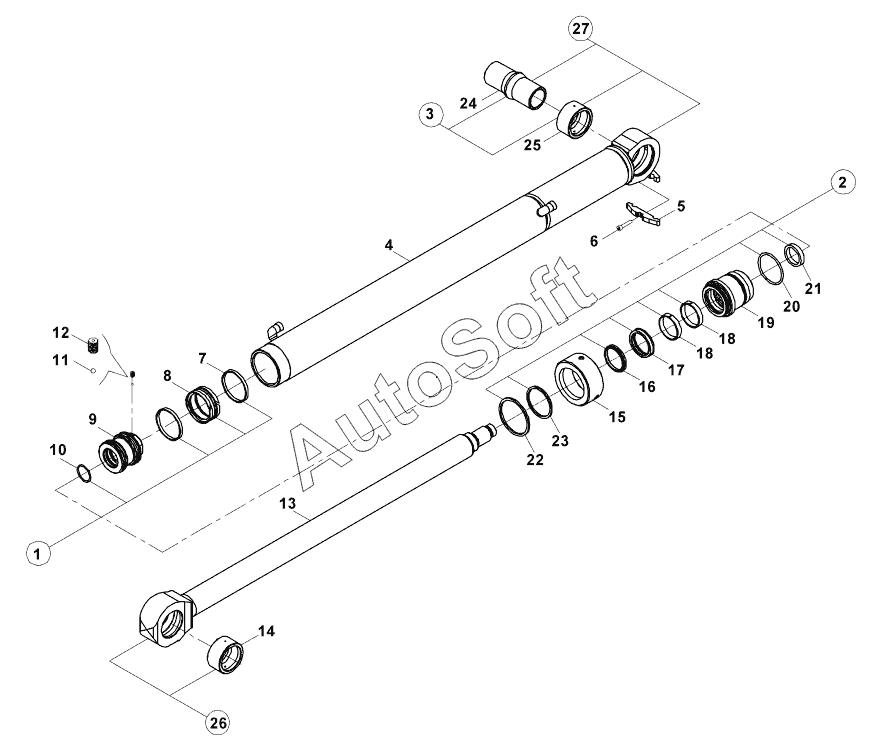

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). STABILIZER CYLINDER, RH B060001 -
15020137
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15020137 | 1***7 | Ram, stabiliser, right | |
| 1 | S***0 | Seal kit, piston | |
| 2 | S***1 | Seal kit, end cap | |
| 3 | 2***0 | Radial spherical plain bearing | |
| 4 | 2***3 | Cylinder | |
| 5 | 8***5 | Clamp cover | |
| 6 | N***6 | Bolt m6x25 | |
| 7 | N***6 | Guide ring, piston | |
| 8 | N***0 | Seal, piston | |
| 9 | 2***0 | Piston | |
| 10 | N***5 | O-ring, piston | |
| 11 | N***0 | Steel ball | |
| 12 | N***6 | Setscrew | |
| 13 | 2***0 | Rod | |
| 14 | 8***3 | Bushing | |
| 15 | 2***5 | Cap | |
| 16 | N***5 | Scraper | |
| 17 | N***3 | U-cap | |
| 18 | N***7 | Guide ring, end cap | |
| 19 | 2***5 | Cap, end | |
| 20 | N***0 | O-ring, end cap | |
| 21 | N***4 | U-cap | |
| 22 | N***0 | O-ring, end cap | |
| 23 | N***2 | O-ring, end cap | |
| 24 | 8***0 | BUSHING | |
| 25 | 8***0 | BUSHING, SPHERICAL | |
| 26 | 2***8 | CYLINDER ROD ASS'Y | |
| 27 | 2***4 | CYLINDER TUBE ASS'Y |
