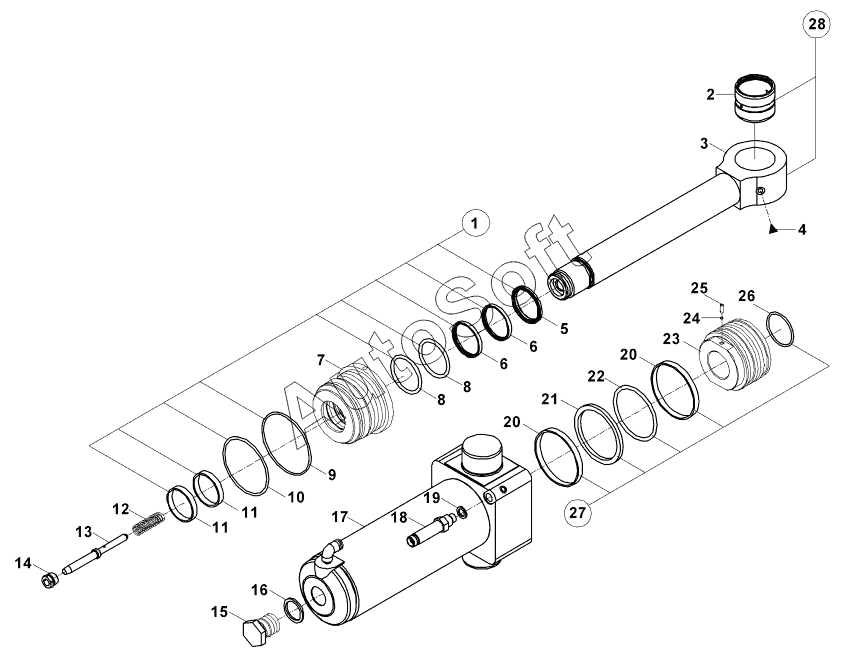

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). SWING CYLINDER B060001 -
14
28
27
27
26
26
25
24
23
22
21
20
20
19
18
17
16
15
15525101
13
12
11
11
10
9
8
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15525101 | 1***1 | RAM, SLEW/ SWING | |
| 1 | S***0 | SEAL KIT, END CAP | |
| 2 | 8***5 | BUSH | |
| 3 | 2***0 | ROD | |
| 4 | N***0 | Grease nipple | |
| 5 | N***6 | SCRAPER | |
| 6 | N***7 | U- CAP | |
| 7 | 2***5 | CAP, END | |
| 8 | N***3 | O-RING | |
| 9 | N***5 | O-RING | |
| 10 | N***0 | O-RING | |
| 11 | N***7 | GUIDE RING, PISTON | |
| 12 | 8***0 | Spring | |
| 13 | 8***1 | PLUNGER, RESTRICTOR | |
| 14 | 8***5 | BOLT, PLUNGER | |
| 15 | 8***7 | PLUG | |
| 16 | N***0 | WASHER | |
| 17 | 2***0 | CYLINDER | |
| 18 | 8***4 | ADAPTER | |
| 19 | N***4 | Washer | |
| 20 | N***9 | GUIDE RING, PISTON | |
| 21 | N***6 | SEAL, PISTON | |
| 22 | N***3 | O-RING | |
| 23 | 2***1 | PISTON | |
| 24 | N***0 | Steel ball | |
| 25 | N***0 | Setscrew | |
| 26 | N***5 | O-RING | |
| 27 | S***0 | SEAL KIT, PISTON | |
| 28 | 2***3 | CYLINDER ROD ASS'Y |
